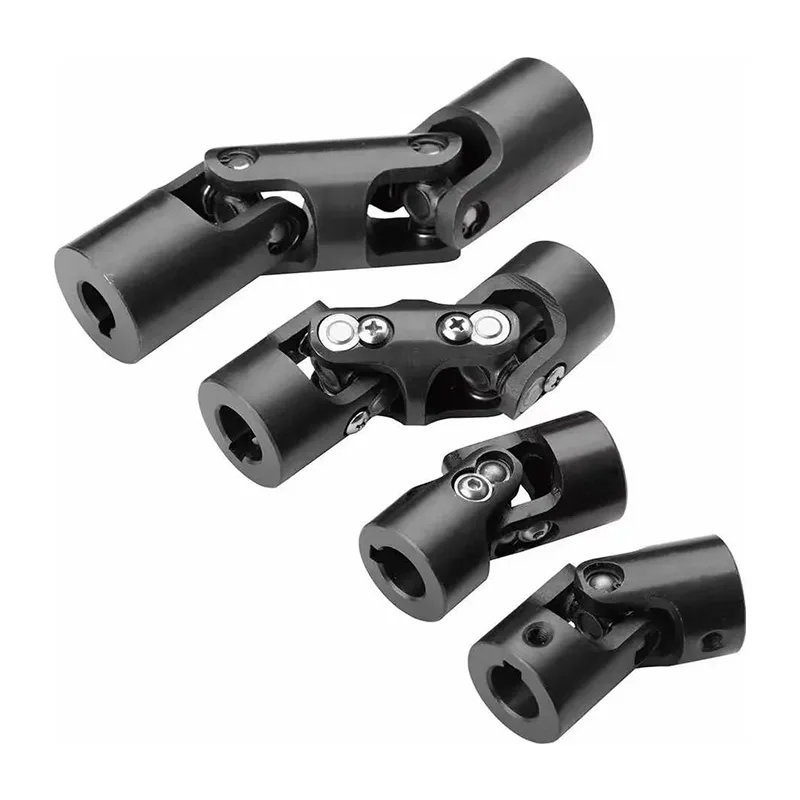

Giunto universale non telescopico

Il giunto universale non telescopico è un componente di trasmissione a compensazione angolare pura che è distinto dai giunti universali telescopici. Non ha funzione di estensione assiale ed è specificatamente progettato per risolvere i problemi di disallineamento di due alberi e trasmissione non coassiale nelle apparecchiature. Essendo un componente di base fondamentale del sistema di trasmissione meccanica, questo prodotto si basa su una precisa struttura a cerniera per ottenere una trasmissione di potenza stabile ed efficiente in apparecchiature con spaziatura di installazione fissa e senza necessità di regolazione dello spostamento assiale.

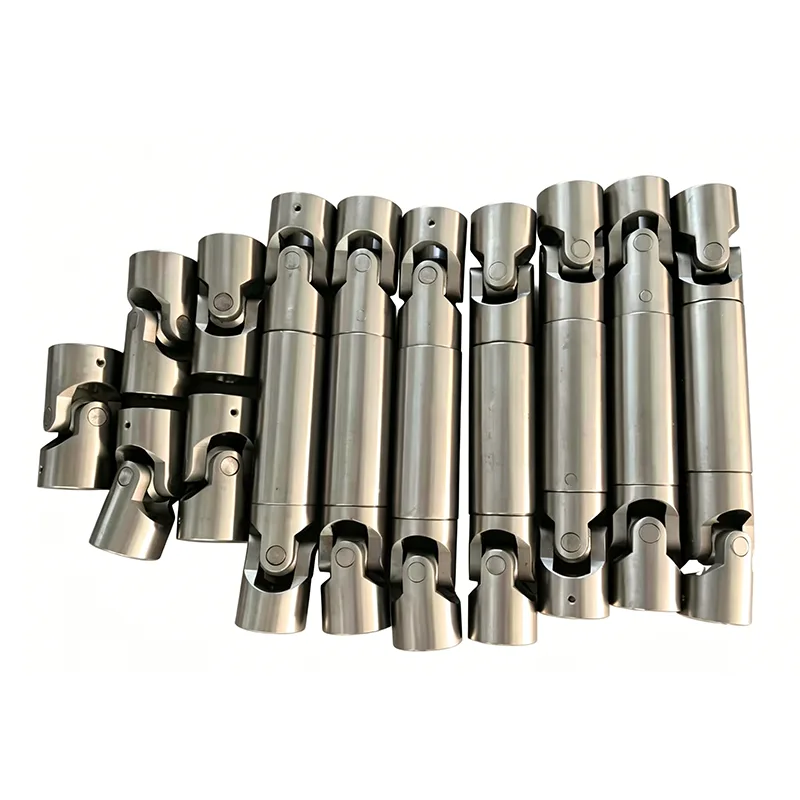

La nostra fabbrica offre una gamma completa di prodotti, che copre strutture a sezione singola, doppia e con bloccaggio a sgancio rapido, nonché due configurazioni di cuscinetti scorrevoli e cuscinetti ad aghi, corrispondenti a diversi limiti di velocità superiori. Può essere adattato ad una velocità massima di 4000 giri/min per operazioni ad alta velocità. Allo stesso tempo, supporta varie personalizzazioni dei fori dell'albero ad alta precisione, rendendolo il componente di trasmissione preferito per le macchine edili generali standardizzate.

1.Adatto per ogni applicazione nel campo dell'ingegneria generale fino ad una velocità massima di 4000 min⁻¹

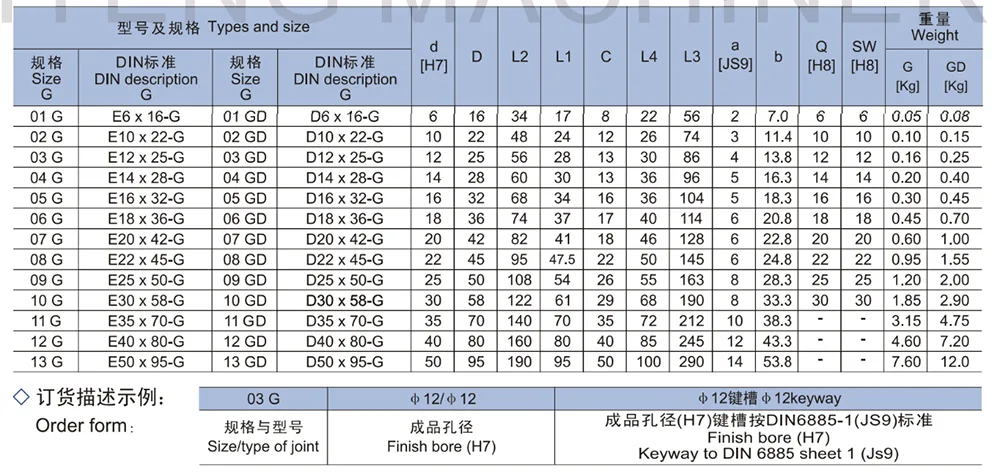

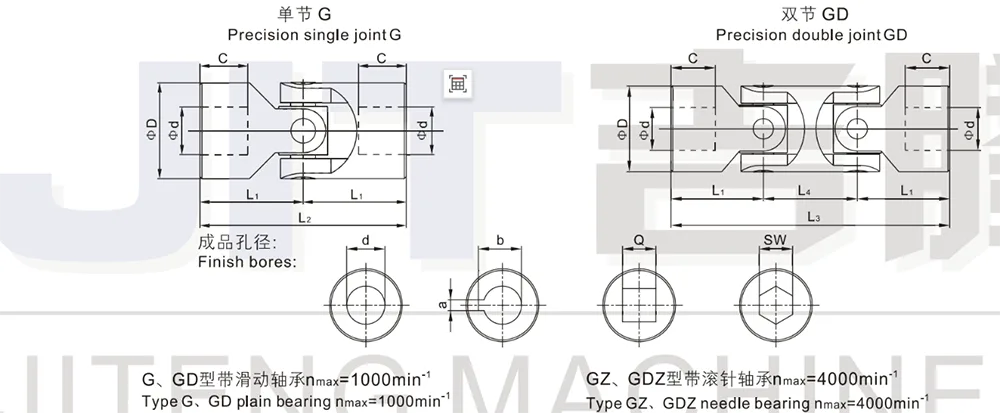

2. Giunto singolo di precisione tipo G Giunto doppio di precisione tipo GD

3.Angolo massimo di articolazione 45° per ogni snodo

4. Disponibile con finitura foro H7 - su richiesta con chiavetta, foro esagonale o foro quadro

5. Tipo G GD (cuscinetto a strisciamento) Cuscinetti progettati nmax= 1000 min⁻¹

6. Tipo GZ、GDZ (cuscinetto ad aghi) Cuscinetti progettati nmax= 4000 min⁻¹

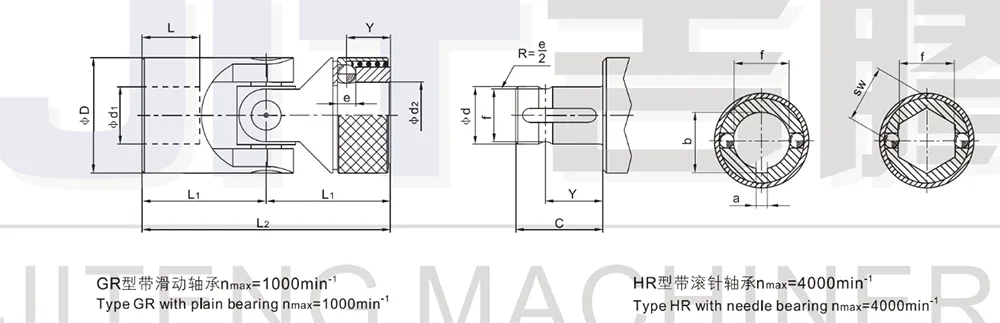

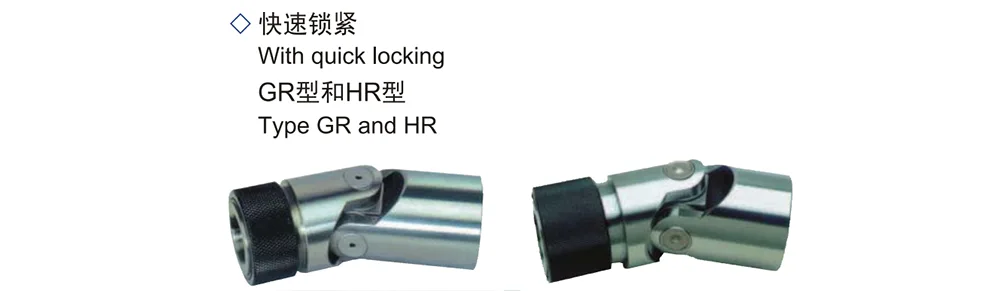

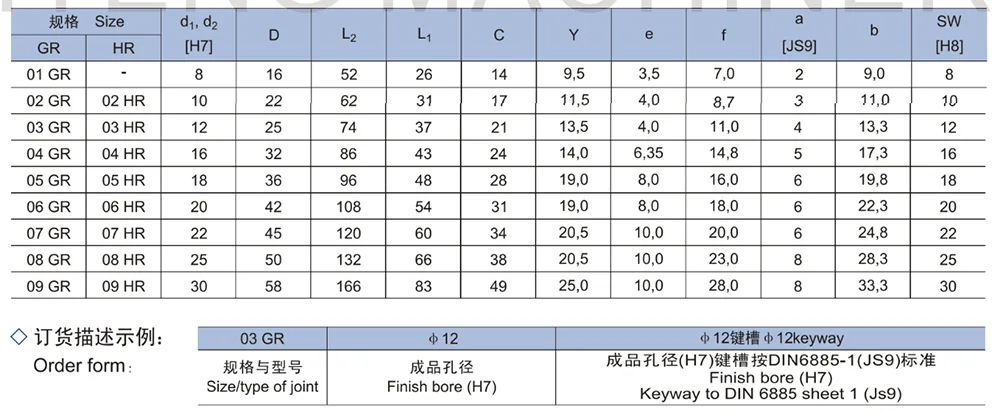

1. Snodo singolo di precisione con bloccaggio rapido (separabile)

2. Tipo GR con cuscinetto a strisciamento nmax= 1000 min⁻¹

3. Tipo HR con cuscinetto a rullini nmax.= 4000 min⁻¹

4.Angolo massimo di articolazione 45°

5. Bloccaggio rapido (d₂) disponibile solo con foro H7 e cava per chiavetta secondo DIN 6885 foglio 1 - JS9 o foro esagonale

Scenario applicativo

- Attrezzatura generale per macchine edili: il giunto universale non telescopico può essere compatibile con vari sistemi di trasmissione convenzionali di macchine edili e funziona stabilmente in condizioni in cui la spaziatura di installazione è fissa e non è richiesta alcuna compensazione dello spostamento assiale.

- Apparecchiature di trasmissione convenzionali a media e bassa velocità: il modello con cuscinetto scorrevole è adatto per apparecchiature con velocità medie e basse entro 1000 giri/min, funziona in modo regolare, durevole e adatto per operazioni convenzionali continue a lungo termine.

- Apparecchiature di trasmissione di precisione ad alta velocità: il modello con cuscinetto a rullini può soddisfare i requisiti per il funzionamento ad alta velocità di 4000 giri/min, adatto a scenari di trasmissione di apparecchiature automatizzate di precisione e ad alta velocità.

- Attrezzature che richiedono smontaggio e montaggio rapidi: la serie di bloccaggio a smontaggio rapido è adatta per linee di produzione e apparecchiature di supporto che richiedono manutenzione e smontaggio frequenti, migliorando efficacemente l'efficienza della manutenzione.

Domande frequenti

Q1: Il giunto universale fisso può compensare lo spostamento assiale?

A1: Il giunto cardanico non telescopico è una struttura fissa non estensibile. Supporta solo la compensazione della deviazione angolare e non ha alcuna funzione di estensione assiale. È applicabile solo alle condizioni di lavoro in cui la distanza tra gli assi dell'attrezzatura è fissa e non vi è alcun movimento assiale.

Q2: Come selezionare il tipo di cuscinetti scorrevoli e cuscinetti a rullini?

A2: Per applicazioni a media e bassa velocità con condizioni di carico normali entro 1000 giri/min, scegliere i tipi di cuscinetti radenti G, GD e GR; per scenari di trasmissione ad alta velocità nell'intervallo 1.000 - 4.000 giri/min, selezionare preferibilmente i tipi di cuscinetti a rullini GZ, GDZ e HR.

Q3: Il giunto universale a rilascio rapido supporta la personalizzazione di qualsiasi tipo di foro?

R3: Non supporta la personalizzazione non standard. La struttura a sgancio rapido è compatibile solo con fori standard H7, slot per chiave piatta standard DIN o fori esagonali, garantendo precisione di bloccaggio e stabilità strutturale.

D4: Come possiamo distinguere tra giunti universali a giunto singolo e a doppio giunto in base ai loro scenari applicativi?

A4: Il design a giunto singolo è compatto e adatto a condizioni di offset ad angolo ridotto; il doppio giunto può accogliere deviazioni angolari complessive maggiori ed è adatto per layout di trasmissione spaziale complessi.

Perché scegliere Jiteng?

Essendo una fabbrica di origine locale in Cina, Jiteng completa in modo indipendente la lavorazione di precisione, l'assemblaggio e l'ispezione di giunti universali non telescopici, seguendo rigorosamente gli standard industriali per garantire la qualità e la stabilità dei prodotti.

- Gamma completa di modelli: la fabbrica ha sempre più serie di modelli in magazzino, inclusi modelli ad alta e bassa velocità, a sezione singola e doppia e modelli a smontaggio rapido. Non è necessario ricorrere ad appalti esterni e tutti i componenti della trasmissione possono essere completamente attrezzati in un unico passaggio.

- Funzionalità di personalizzazione ad alta precisione: supporta fori di precisione H7, sedi per chiavetta standard nazionali e personalizzazione di fori speciali. Le tolleranze di lavorazione sono rigorosamente controllate, rendendo i prodotti altamente intercambiabili e con elevata compatibilità di installazione.

- Verifica rigorosa dei parametri delle condizioni di lavoro: ogni unità viene ispezionata una per una per verificare i limiti di velocità, gli angoli delle cerniere e la precisione di adattamento per garantire un funzionamento stabile sia in condizioni di alta che di bassa velocità, senza jitter o usura anomala.

- Servizi di selezione e consegna professionali: possono abbinare con precisione i modelli in base alla velocità, all'angolazione e al metodo di installazione dell'attrezzatura del cliente. I modelli comuni sono disponibili per la spedizione diretta e le specifiche non standard possono essere personalizzate e consegnate rapidamente.
