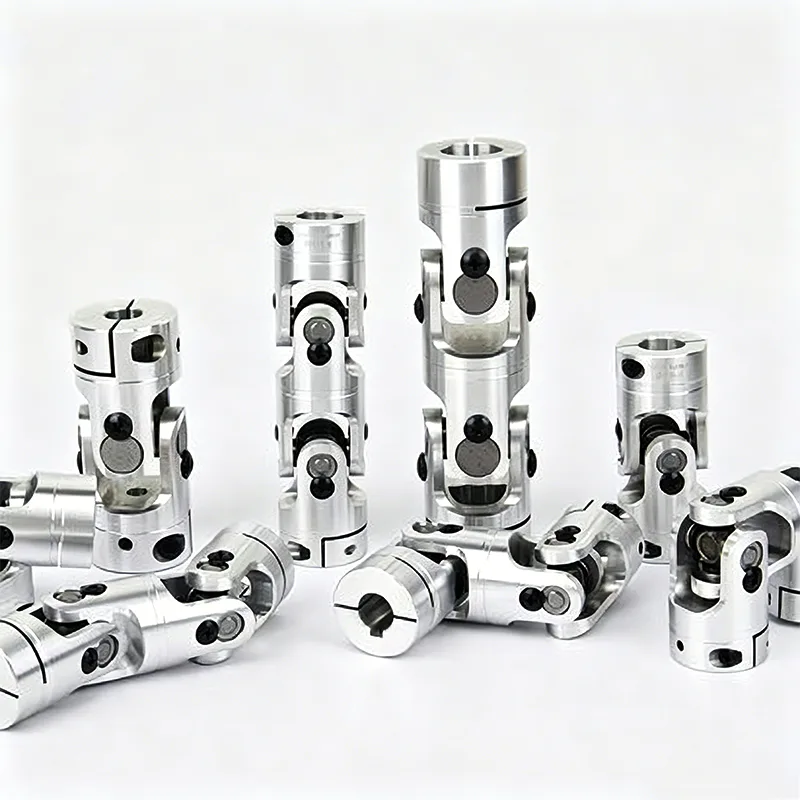

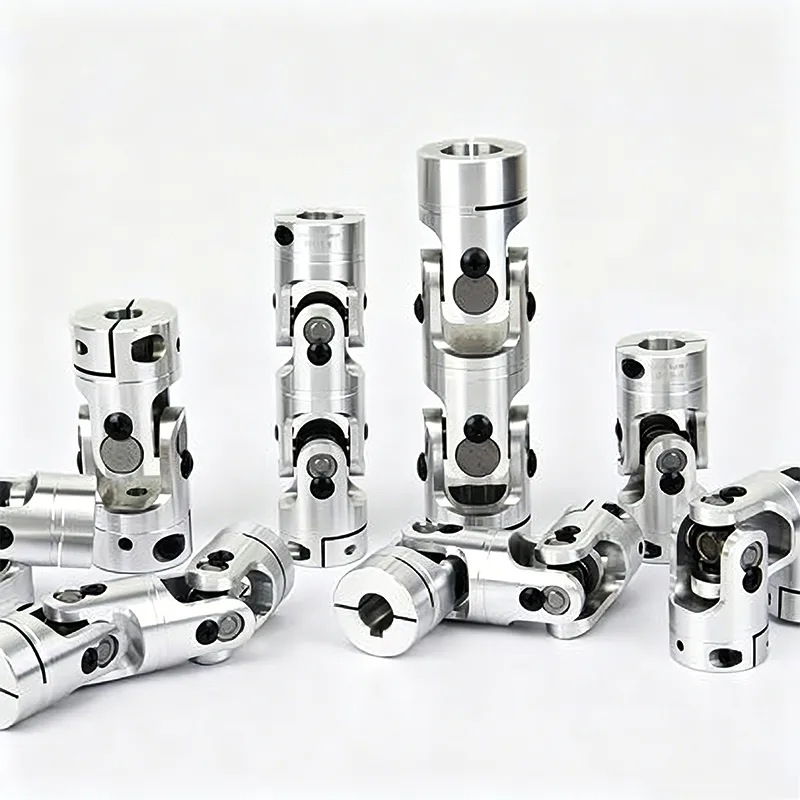

Giunto universale telescopico

Il giunto universale telescopico è un componente di trasmissione multifunzionale aggiornato basato sul giunto universale tradizionale. A differenza del comune giunto cardanico di tipo fisso che può solo compensare gli angoli, questo componente può risolvere un gran numero di problemi nelle apparecchiature industriali causati da errori di installazione, deformazione del telaio e vibrazioni di funzionamento, come cambiamenti nelle distanze degli alberi, spostamento centrale e inceppamenti della trasmissione.

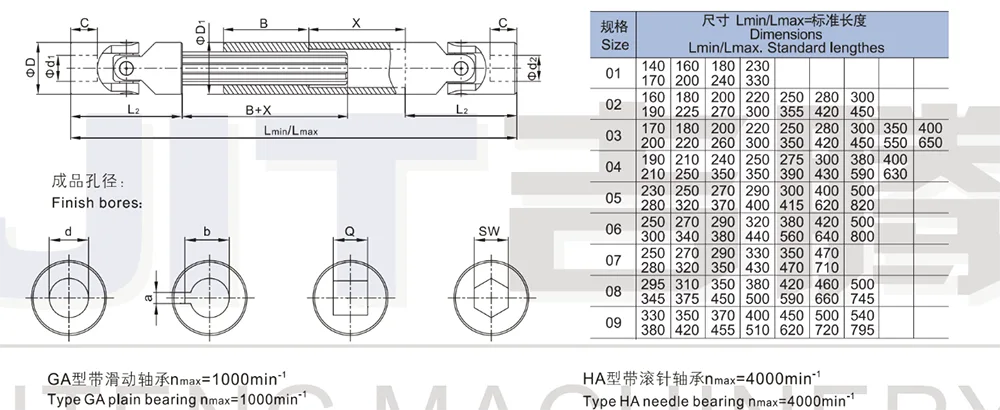

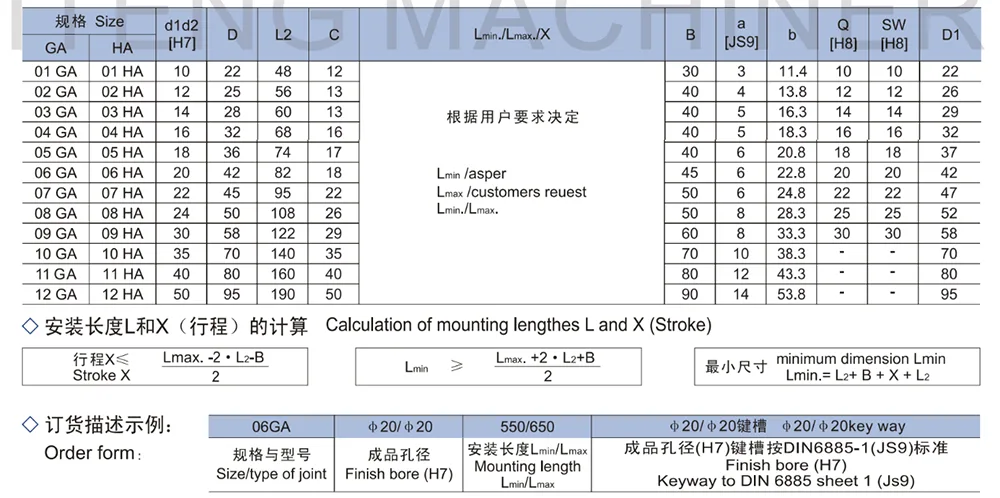

1. Doppio giunto di precisione - estensibile, angolo di articolazione massimo 45 per ciascun giunto

2. Superamento di distanze maggiori tra gli alberi

3.Tipo GA (cuscinetto liscio) nmax.=1000min⁻¹

4. Tipo HA (cuscinetto ad aghi) nmax.=4000min⁻¹

5. Disponibile con finitura foro H7 - su richiesta con chiavetta, foro esagonale o foro quadro

Progettazione della struttura centrale

Il giunto universale telescopico adotta un design a struttura composita integrata, combinando il meccanismo di scorrimento telescopico con il meccanismo di trasmissione universale. La struttura è compatta, la calzata è precisa ed è altamente resistente.

1. Meccanismo telescopico scorrevole incorporato

Internamente è dotato di un esclusivo componente telescopico scorrevole, che si basa su una precisa cooperazione per ottenere il libero scorrimento assiale. Può regolare automaticamente la lunghezza effettiva in base alla distanza effettiva dell'apparecchiatura, senza la necessità di ulteriori smontaggi e regolazioni, ed è adatto a scenari di installazione con distanze variabili.

2. Struttura di trasmissione dello sterzo universale

Mantiene il vantaggio dello sterzo ad ampio angolo del tradizionale giunto universale e supporta la trasmissione con offset angolare a due assi. Supera i limiti della coassialità e dei piccoli angoli, soddisfacendo i requisiti di trasmissione di potenza di layout spaziali complessi.

3. Progettazione dell'integrazione integrata

Le funzioni telescopiche e universali sono integrate come una sola, senza accessori esterni aggiuntivi. La struttura complessiva è semplice e compatta, con risposta di trasmissione diretta, evitando efficacemente problemi come l'allentamento della struttura divisa, spazi eccessivi e ritardi di trasmissione.

Principio di funzionamento

1. Principio di compensazione assiale dell'espansione e della contrazione

Durante il funzionamento, attraverso la struttura scorrevole integrata, si espande e si contrae liberamente, compensando automaticamente lo spostamento assiale causato dall'avvio-arresto dell'attrezzatura, dai cambiamenti di carico e dalla deformazione della cremagliera, eliminando problemi come inceppamenti del sistema di alberi, trazione e accumulo di sollecitazioni.

2. Principio di trasmissione universale ad ampio angolo

Utilizzando le caratteristiche della struttura a cerniera universale, mantiene la rotazione sincrona anche quando i due alberi presentano un'ampia deviazione angolare, non parallelismo e non coassialità. Trasmette stabilmente la coppia nominale.

3. Trasmissione dinamica dell'equilibrio adattivo

La compensazione della lunghezza e la trasmissione dell'angolo vengono eseguite contemporaneamente. Si adatta ai cambiamenti dinamici delle condizioni delle apparecchiature in tempo reale. Che si tratti di una deviazione di installazione o di uno spostamento di funzionamento, può essere automaticamente compatibile, ottenendo una potenza in uscita stabile in ogni momento.

Scenario applicativo

Il giunto universale telescopico, con i suoi vantaggi unici di doppia compensazione, elevata adattabilità e autoadattamento dinamico, è adatto a vari scenari di trasmissione industriale che comportano spostamenti e deviazioni angolari.

- Sistema di trasmissione di macchine edili: si adatta a varie strutture di trasmissione di potenza di apparecchiature di ingegneria, affrontando condizioni di spostamento complesse causate da vibrazioni, deformazioni e variazioni di angolo del funzionamento dell'apparecchiatura.

- Attrezzature per catene di trasporto e assemblaggio: utilizzate per trasportatori e linee di assemblaggio automatizzate, adatte per requisiti di trasmissione stabile di apparecchiature con funzionamento continuo a lungo termine, leggera deformazione e piccole variazioni di spaziatura.

- Macchinari generali e attrezzature pesanti: si adatta alle attrezzature pesanti convenzionali come l'industria metallurgica, mineraria e chimica, compatibile con condizioni di lavoro complesse che comportano polvere, vibrazioni e fluttuazioni significative del carico.

- Attrezzatura personalizzata non standard: per attrezzature non standard con spaziatura di installazione variabile, allineamento difficile dell'albero e frequenti requisiti di smontaggio e debug, la sua adattabilità supera di gran lunga quella dei tradizionali componenti di trasmissione fissi.

Domande frequenti

Q1: Qual è la differenza fondamentale tra giunto universale telescopico e giunto universale ordinario?

A1: I giunti universali ordinari supportano solo la compensazione della deviazione angolare e non possono consentire lo spostamento assiale; i giunti universali telescopici, d'altro canto, hanno sia la compensazione dell'estensione assiale che la capacità di deflessione ad ampio angolo e possono contemporaneamente adattarsi alla deviazione dell'angolo, ai cambiamenti di spaziatura e al runout, rendendoli più adatti alle condizioni dinamiche.

- Q2: Quando l'apparecchiatura è in funzione, si verifica un movimento assiale. Questo prodotto è adatto a tale utilizzo?

A2: Questo prodotto è progettato specificamente per lo spostamento assiale e le modifiche dinamiche della spaziatura. Può estendersi e contrarsi automaticamente per compensare lo spostamento, proteggendo efficacemente il sistema di alberi e i cuscinetti ed evitando che l'attrezzatura venga danneggiata da una trazione eccessiva.

- Q3: Può essere utilizzato se la spaziatura di installazione non è fissa e l'apparecchiatura deve essere frequentemente smontata, sottoposta a debug e regolata?

A3: Ha una funzione di espansione e regolazione automatica. Non è necessaria un'installazione a distanza precisa. Il processo di smontaggio e messa a punto è conveniente, riducendo significativamente la difficoltà di assemblaggio dell'attrezzatura e di successiva manutenzione.

- Q4: La struttura telescopica influisce sulla precisione della trasmissione e sulla stabilità della coppia?

A4: I prodotti della nostra fabbrica adottano una precisa struttura di giunti scorrevoli. Non c'è alcuna lacuna nella trasmissione. Il processo telescopico è fluido e costante, senza perdita di coppia o ritardi nella trasmissione. L'intero processo garantisce una trasmissione di potenza stabile.
