Il giunto elastico di tipo stella è un giunto elastico a tampone di tipo artiglio ampiamente utilizzato nel campo della trasmissione meccanica industriale. A differenza dei componenti di trasmissione rigidi, si concentra sull'ammortizzazione flessibile, sulla riduzione del rumore e sull'assorbimento delle vibrazioni e funge da funzione principale dei dispositivi di protezione.
Sfruttando i vantaggi di corpi elastici di durezza multipla come opzioni, alloggiamenti di vari materiali e diversi metodi di installazione e bloccaggio, può essere adattato a condizioni di lavoro ordinarie, impatti con carichi leggeri, ambienti polverosi e umidi e può sostituire completamente il giunto importato della serie ROTEX. È compatibile con la stragrande maggioranza dei macchinari generali, delle attrezzature ingegneristiche, metallurgiche e chimiche e presenta una versatilità e un'adattabilità estremamente forti.
Questo giunto elastico di tipo stella adotta un design della struttura ad artiglio curvo in stile europeo. La combinazione complessiva è scientificamente ragionevole, con forte stabilità strutturale ed è adatta per il funzionamento continuo a lungo termine.

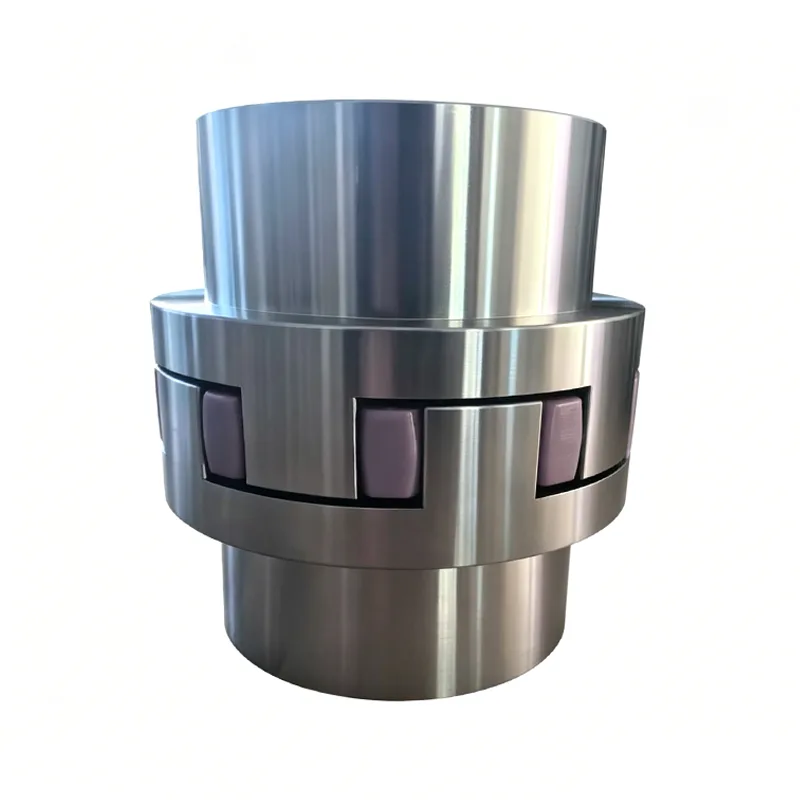

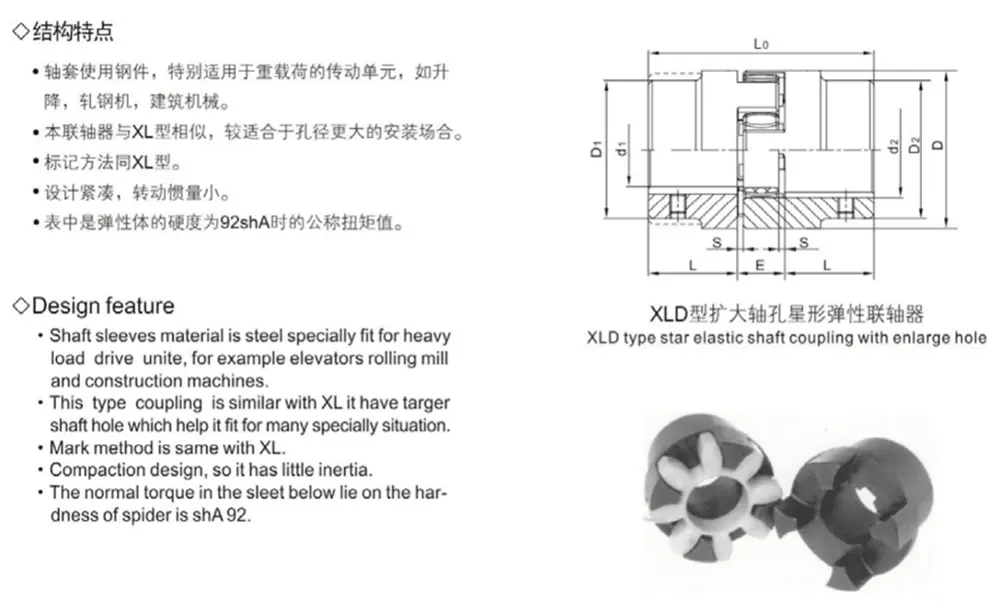

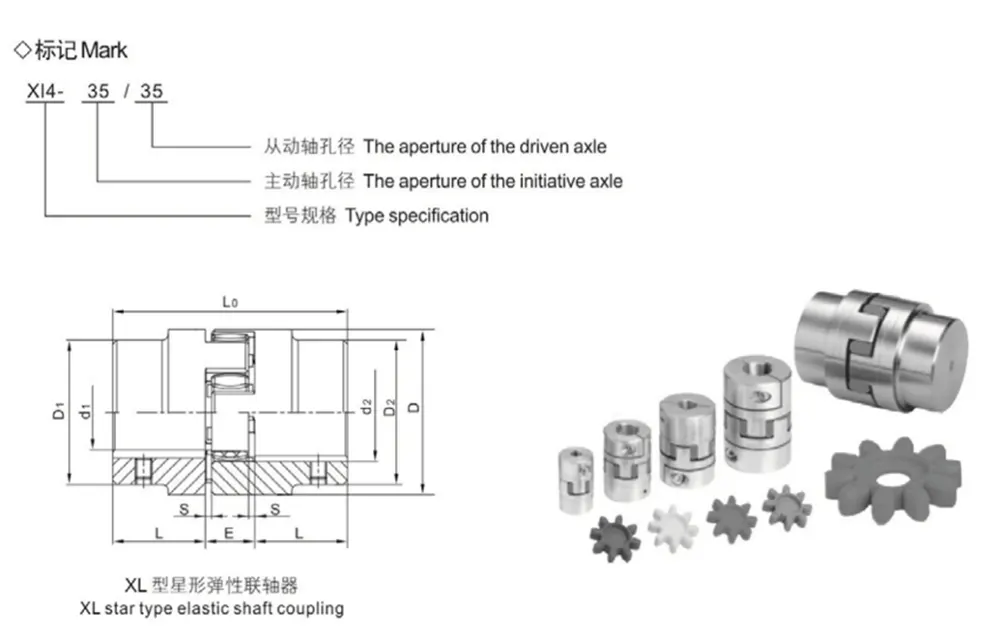

Il prodotto è composto da due semiunità di accoppiamento e da un tampone elastico intermedio a forma di stella. Non ci sono accessori ridondanti o complessi. Lo smontaggio, la manutenzione e la sostituzione degli accessori non richiedono strumenti professionali. La manutenzione quotidiana è semplice e conveniente.
Adotta la struttura ad artiglio standard europea con design della superficie curva degli artigli. L'area di contatto delle scanalature del tampone elastico è più ampia, riducendo efficacemente la pressione superficiale della superficie del dente evolvente. Anche in condizioni di carico pesante, non ci saranno problemi come deformazione, usura o schiacciamento della superficie del dente.
È dotato di una struttura limite di sicurezza. Anche se il corpo elastico si consuma per un lungo periodo, il corpo di accoppiamento può comunque trasmettere potenza in modo stabile e non causerà direttamente l'arresto dell'attrezzatura o danni al sistema di alberi, garantendo la sicurezza del funzionamento dell'attrezzatura.
Il giunto elastico di tipo stella supporta molteplici combinazioni di materiali e durezze. Può adattarsi perfettamente al modello in base al carico, alla velocità e alle condizioni di lavoro del cliente, eliminando lo svantaggio di un'unica specifica adatta a tutte le condizioni di lavoro.
Il corpo principale del giunto può essere realizzato in ghisa in lega di polvere, ghisa ordinaria, ghisa duttile, acciaio, lega di alluminio, ecc., adatto a diverse esigenze di utilizzo come carico leggero, carico medio, carico pesante e attrezzature leggere.
Il cuscinetto elastico intermedio utilizza materiale poliuretanico di alta qualità, offrendo quattro diverse opzioni di durezza di 80A, 92A, 98A e 64D. Corrispondente a diversi parametri di coppia, 92A è il tipo standard del settore, in grado di soddisfare le esigenze della stragrande maggioranza delle condizioni di lavoro di routine.

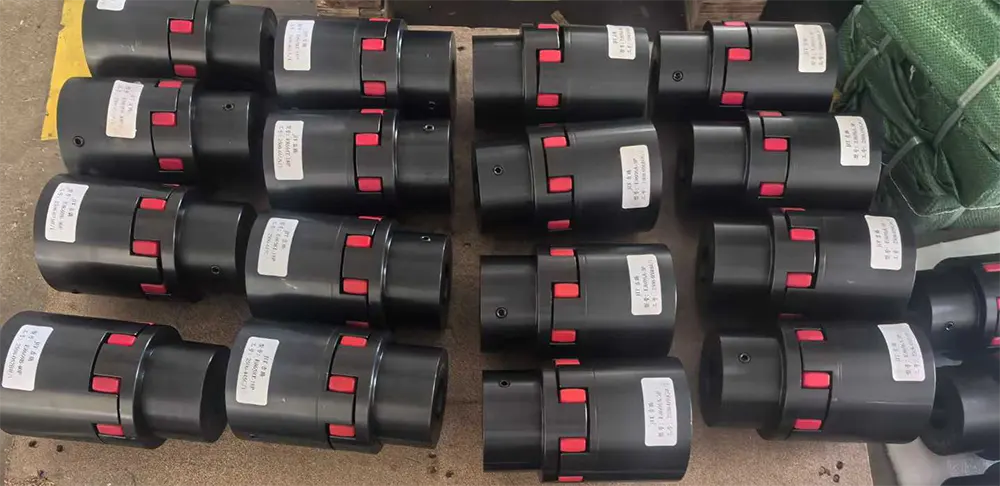

Elastomeri di diversa durezza utilizzano colori differenziati per distinguersi, consentendo ai clienti di identificare rapidamente le specifiche ed evitare installazioni miste e discrepanze tra modelli, facilitando la gestione in loco e la sostituzione dei pezzi di ricambio.
Il giunto elastico di tipo stella vanta un'eccellente tolleranza ambientale e prestazioni operative, in grado di adattarsi a complesse condizioni esterne e difficili in officina. La sua stabilità supera di gran lunga quella dei normali accoppiamenti semplici.
L'intervallo di temperatura di lavoro applicabile va da -20 ℃ a 80 ℃. Non si screpola alle basse temperature, non si ammorbidisce alle alte temperature e può essere utilizzato stabilmente in tutte e quattro le stagioni.
Ha una buona resistenza all'olio, alla polvere, alla sabbia e all'umidità. Può funzionare continuamente in condizioni di officina umide, polverose e leggermente oleose senza invecchiare o guastarsi.
Facendo affidamento sulla caratteristica ammortizzante flessibile dell'elastomero poliuretanico, può assorbire efficacemente le vibrazioni e gli impatti generati dall'avvio, dall'arresto e dalle fluttuazioni del carico dell'apparecchiatura, riducendo il rumore dell'apparecchiatura e proteggendo il motore e l'albero principale.

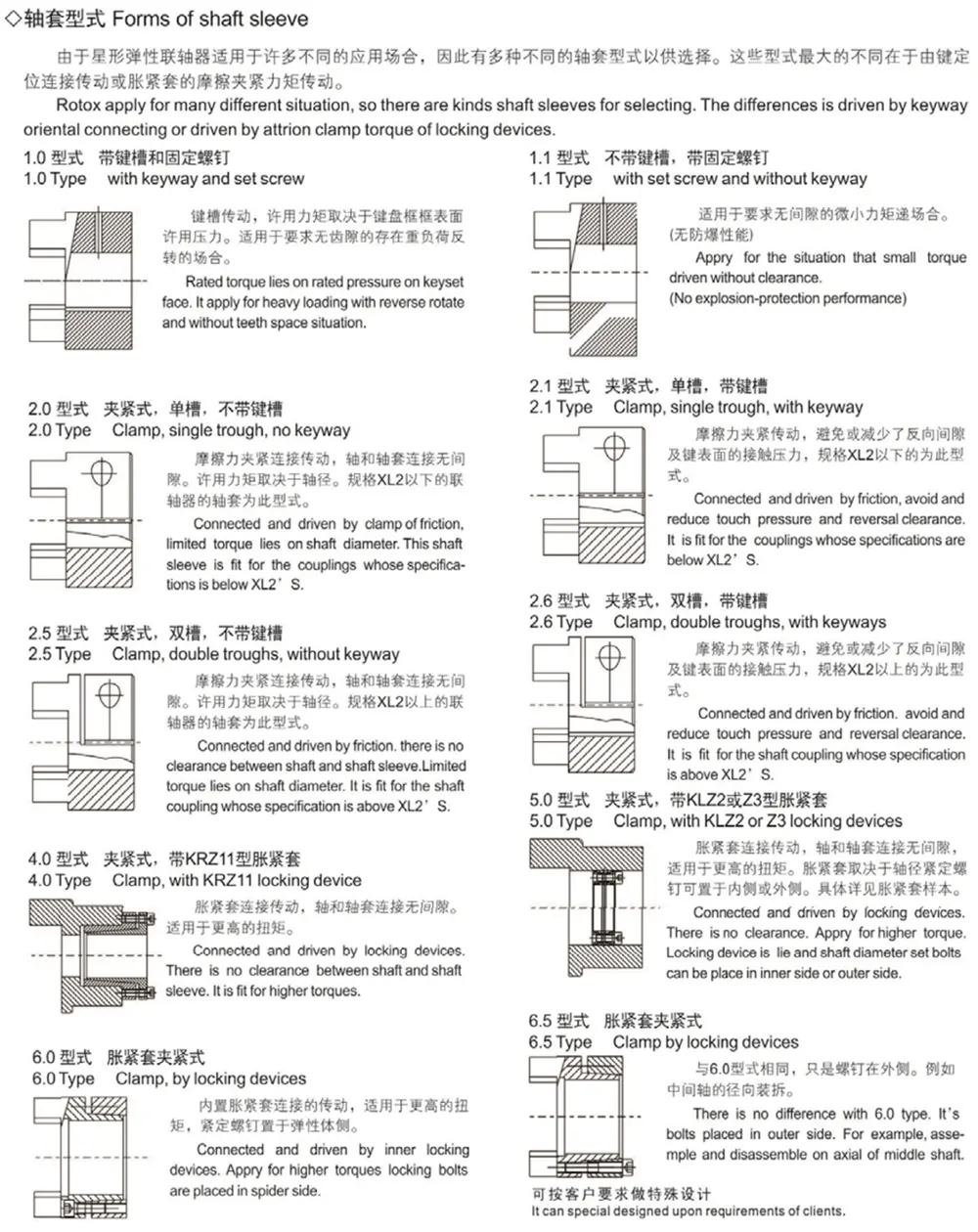

Supporta varie forme di bloccaggio come la connessione a chiave piatta, la connessione spline, il bloccaggio a slot singolo e il bloccaggio per attrito conico. È adatto a diversi diametri di albero e requisiti di installazione della trasmissione, garantendo un fissaggio saldo senza slittamento.
Include il tipo intermedio esteso, il tipo intermedio contratto, il tipo contratto standard, il tipo a flangia, ecc. Può essere adattato a diverse spaziature di installazione e posizioni di installazione di scenari di apparecchiature.

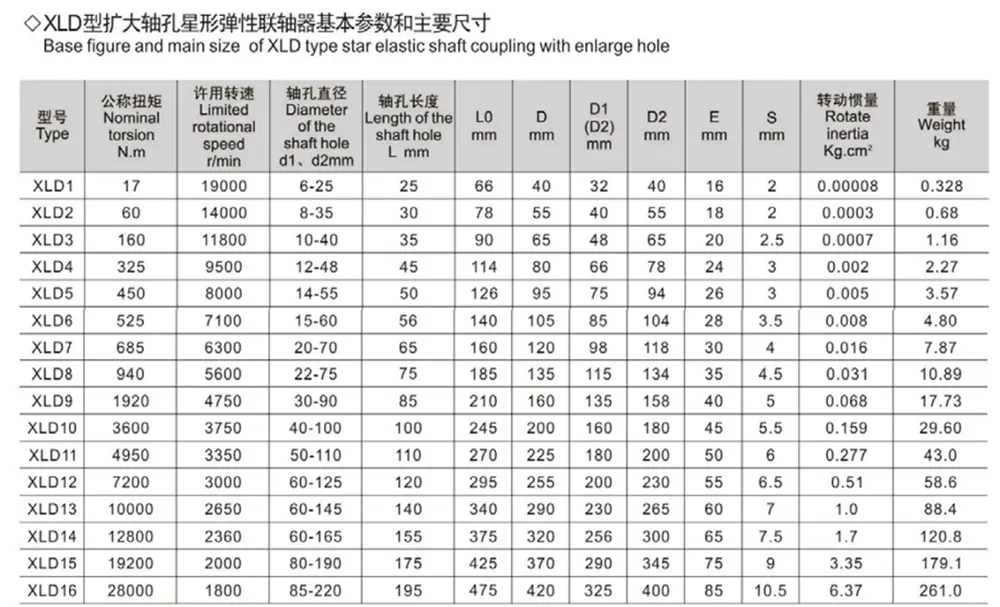

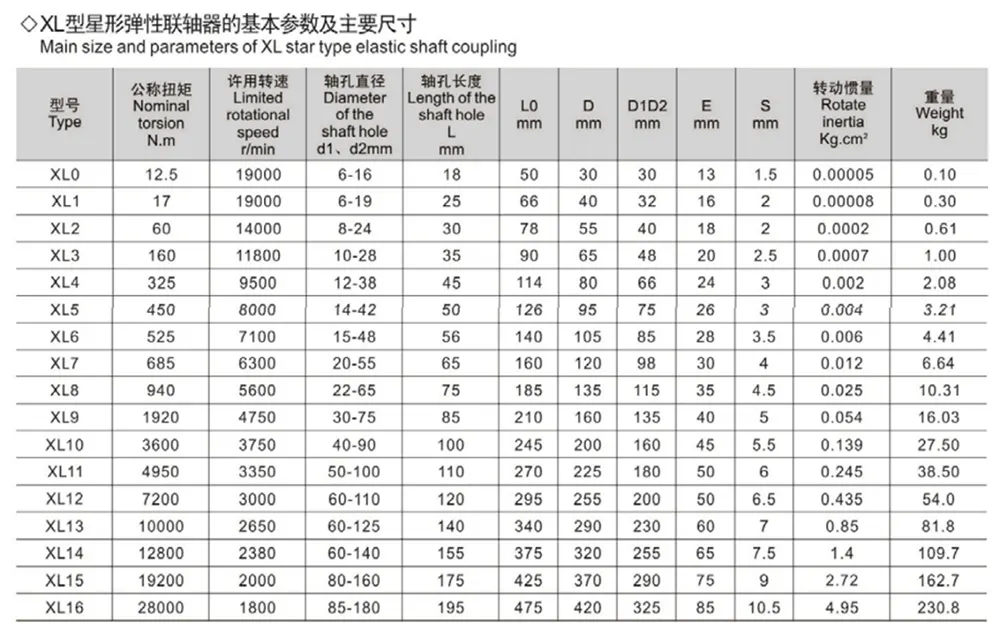

Parametri, dimensioni e prestazioni corrispondono perfettamente al giunto tedesco ROTEX. Può sostituire direttamente i prodotti importati, riducendo significativamente i costi di approvvigionamento dei componenti delle apparecchiature.
Varie apparecchiature di trasmissione convenzionali e dispositivi universali di trasmissione di potenza per il collegamento dell'albero e la trasmissione con buffer.
Sistemi di trasmissione di potenza per apparecchiature di ingegneria per la tutela dell'acqua e macchine edili, adatti per condizioni di lavoro variabili all'aperto e con carichi pesanti.
Il giunto elastico di tipo stella può essere adattato ad apparecchiature metallurgiche, minerarie e chimiche, in grado di resistere ad ambienti di lavoro complessi come polvere, contaminazione da olio e leggera corrosione.
