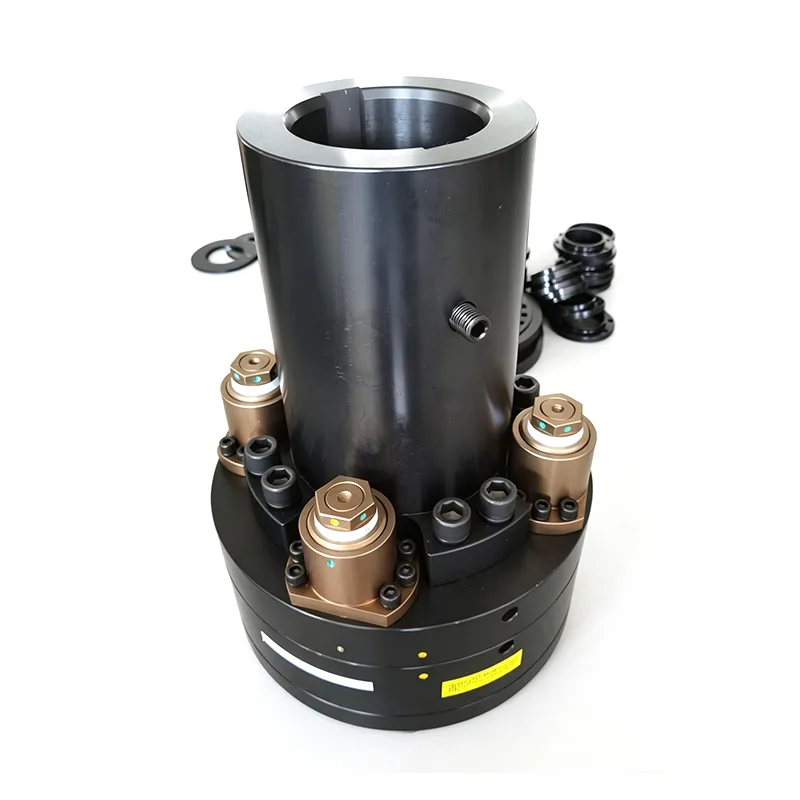

Limitatore di coppia a perno

Il limitatore di coppia a perno è un componente di protezione da sovraccarico puramente meccanico, ad alta rigidità, attualmente uno dei dispositivi di limitazione e sicurezza più versatili utilizzati nei sistemi di trasmissione di potenza industriale. Sfruttando un design strutturale che combina molle a disco con perni di interblocco, ottiene una trasmissione di potenza senza gioco. A differenza dei tradizionali prodotti a sfera o a rulli, questo design offre una rigidità complessiva della trasmissione superiore e un'eccezionale resistenza ai carichi d'urto. Qualora l'apparecchiatura dovesse incontrare condizioni di sovraccarico, come inceppamenti o improvvisi picchi di carico, i perni interni si disimpegnano automaticamente per scaricare la pressione, interrompendo istantaneamente la trasmissione di potenza e prevenendo così guasti critici all'apparecchiatura, come fratture dell'albero di trasmissione o danni agli ingranaggi.

Costi e prospettiva economica

1. Prestazioni in termini di costi complessivi elevati. I componenti principali del limitatore di coppia a perno sono caratterizzati da un'eccellente durata con una bassa frequenza di sostituzione, riducendo le spese di approvvigionamento dei pezzi di ricambio.

2. La struttura semplice consente un facile smontaggio e manutenzione. Non sono necessarie sofisticate apparecchiature professionali, riducendo così i costi di manodopera per la manutenzione.

3. Prevenire efficacemente la rottura dell'albero, la frattura degli ingranaggi e i danni alle apparecchiature, riducendo notevolmente i costi di manutenzione e le perdite di tempi di fermo della produzione.

4. Gamma completa di specifiche per la corrispondenza del modello personalizzato, evitando costi inutili causati da un'eccessiva ridondanza delle prestazioni.

Principio di funzionamento

1.Trasmissione di potenza normale

I ditali vengono premuti nelle scanalature di posizionamento del disco condotto da molle a disco. I dischi conduttore e condotto si adattano saldamente per trasmettere la coppia in modo costante senza gioco.

2. Disinserimento per sovraccarico

Un improvviso aumento o stallo del carico fa sì che la coppia effettiva superi il limite preimpostato. I ditali vengono spinti verso l'alto contro la pressione della molla, separando istantaneamente i due dischi e interrompendo la trasmissione di potenza.

3. Ripristino manuale dopo lo spegnimento

Dopo la risoluzione dei problemi, allineare la posizione di bloccaggio ruotando la flangia mentre l'apparecchiatura smette di funzionare. Premere per ripristinare e riprendere la trasmissione di potenza.

Adattabilità della trasmissione

La struttura a rete offre un'elevata rigidità di trasmissione. Non si verificano giochi o vibrazioni durante l'avvio, l'arresto e il cambio di velocità, ottenendo una potenza erogata costante e uniforme. Il limitatore di coppia a perno funziona in modo affidabile nella rotazione avanti e indietro senza guasti alla trasmissione quando si cambia direzione e supporta le modalità operative a velocità costante, intermittente e a impatto.

Regolazione e funzionamento

Dotato di struttura di regolazione calibrata. Ruotare il dado per regolare linearmente il precarico della molla a disco, con visibili i livelli di coppia distinti. La facile messa in servizio non richiede strumenti sofisticati, consentendo una rapida impostazione in loco dei limiti di protezione per soddisfare i diversi requisiti di protezione del carico.

Resistenza ambientale

La struttura completamente sigillata impedisce a polvere, umidità e olio di penetrare nei componenti interni. Realizzato con materiali metallici, il limitatore di coppia a perno resiste alle temperature estreme e alle vibrazioni meccaniche, garantendo un funzionamento stabile e duraturo in ambienti difficili come miniere, impianti chimici e officine all'aperto.

Domande frequenti

1. D: Qual è il principio di funzionamento di base del limitatore di coppia a perno?

R: Durante il normale funzionamento, le molle a disco premono saldamente i perni nelle scanalature di posizionamento del piatto condotto; il disco conduttore e quello condotto rimangono a stretto contatto, garantendo una trasmissione della coppia stabile e senza gioco. Quando il carico aumenta o l'attrezzatura si blocca, causando il superamento della coppia effettiva del limite preimpostato, i perni superano la pressione della molla e si disinnestano. Ciò fa sì che le piastre conduttrici e condotte si separino rapidamente, interrompendo così la trasmissione di potenza. Una volta eliminato il guasto, è possibile ripristinare l'unità per riprendere la normale trasmissione arrestando l'apparecchiatura, allineando la flangia con le fessure di innesto ed esercitando pressione per ripristinare i perni.

2. D: Il prodotto presenta problemi di gioco della trasmissione o vibrazioni durante il funzionamento?

R: Il limitatore di coppia a perno presenta una struttura a maglie di precisione che fornisce un'elevata rigidità complessiva della trasmissione. Funziona senza alcun gioco di trasmissione durante l'avvio, l'arresto o i cambi di velocità dell'apparecchiatura. L'unità funziona in modo fluido senza vibrazioni evidenti, fornendo una potenza uniforme e stabile, garantendo così il funzionamento continuo e affidabile del sistema di trasmissione.

3. D: Questo prodotto può essere utilizzato efficacemente in apparecchiature che richiedono il passaggio dalla rotazione avanti a quella inversa?

R: Questo limitatore di coppia di tipo pin supporta il funzionamento bidirezionale (sia in avanti che all'indietro). Non si verificano guasti alla trasmissione o problemi di inceppamento quando si cambia direzione. Inoltre, è compatibile con un'ampia gamma di modalità operative, tra cui il funzionamento continuo a velocità costante, il servizio intermittente e le applicazioni che comportano carichi d'urto, rendendolo adatto a un ampio spettro di condizioni di lavoro.

4. D: Questo prodotto può essere utilizzato in ambienti difficili che comportano contaminazione da polvere, umidità o olio?

R: Il prodotto è dotato di una struttura completamente sigillata progettata per impedire a polvere, umidità e oli contaminanti di penetrare e influenzare i componenti interni. Costruita interamente con materiali metallici, l'unità è resistente alle temperature estreme e alle vibrazioni meccaniche, consentendole di funzionare stabilmente per lunghi periodi in ambienti industriali complessi come miniere, impianti chimici e officine all'aperto.

5. D: Quale manutenzione ordinaria è necessaria e il processo di manutenzione complessivo è difficile?

R: Il prodotto presenta una struttura semplice che consente un facile smontaggio e montaggio. Le procedure di manutenzione ordinaria sono semplici e non richiedono operazioni complesse o strumenti specializzati. Grazie al design protettivo completamente sigillato, i componenti interni sono ben protetti da contaminanti esterni; di conseguenza, in condizioni operative normali, i requisiti di manutenzione sono minimi, con conseguente riduzione dei costi operativi e di manutenzione complessivi nel lungo termine.

6. D: Quali tipi di apparecchiature di trasmissione sono più adatte all'uso con questo prodotto?

R: In virtù dell'elevata rigidità della trasmissione, della resistenza agli urti e delle capacità di tenuta e protezione superiori, il limitatore di coppia di tipo a perno è adatto a vari tipi di apparecchiature di trasmissione che operano in ambienti minerari, chimici e esterni. È particolarmente ideale per macchinari che richiedono frequenti cambi di direzione, funzionamento intermittente o capacità di resistere a carichi di impatto transitori, nonché per apparecchiature situate in ambienti di campo caratterizzati da polvere pesante, contaminazione da olio o elevata umidità.
