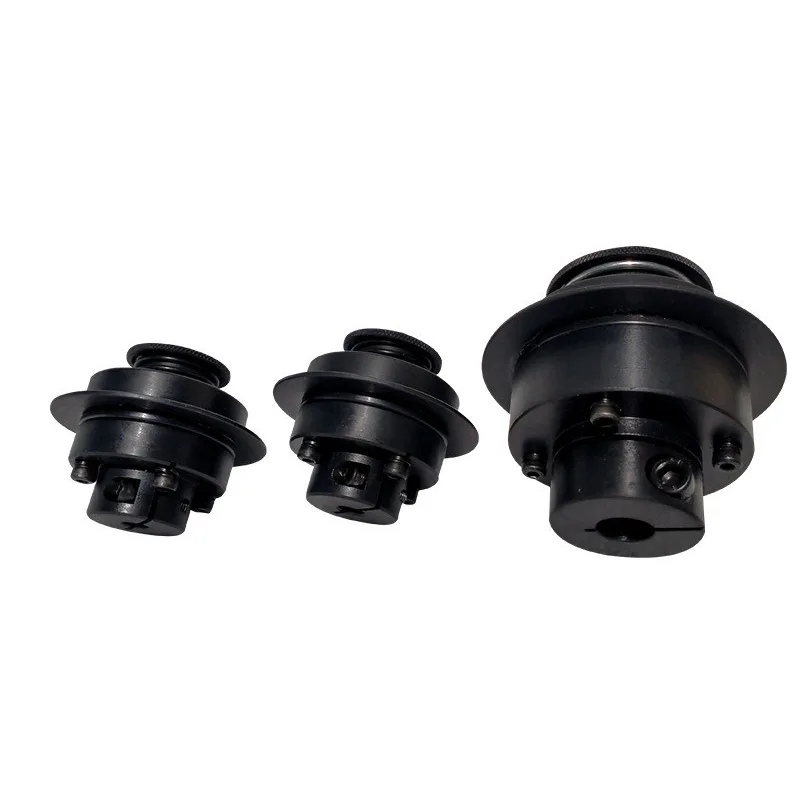

Limitatore di coppia a rullo

Il limitatore di coppia a rulli è un componente di sicurezza meccanico ampiamente utilizzato nei sistemi di trasmissione industriale. Sfruttando una struttura matura di innesto dei rulli, raggiunge un controllo preciso della coppia; a differenza dei dispositivi di sicurezza controllati elettronicamente, si basa interamente su meccanismi meccanici per eseguire azioni di protezione da sovraccarico.

Quando l'apparecchiatura incontra condizioni operative anomale, come inceppamenti, stallo o carico eccessivo, il dispositivo scivola e si disinnesta automaticamente, interrompendo la trasmissione di potenza. Ciò previene i guasti alla fonte, salvaguardando i componenti critici, come motori, riduttori e mandrini, da problemi come la rottura dell'albero o la frattura dei componenti.

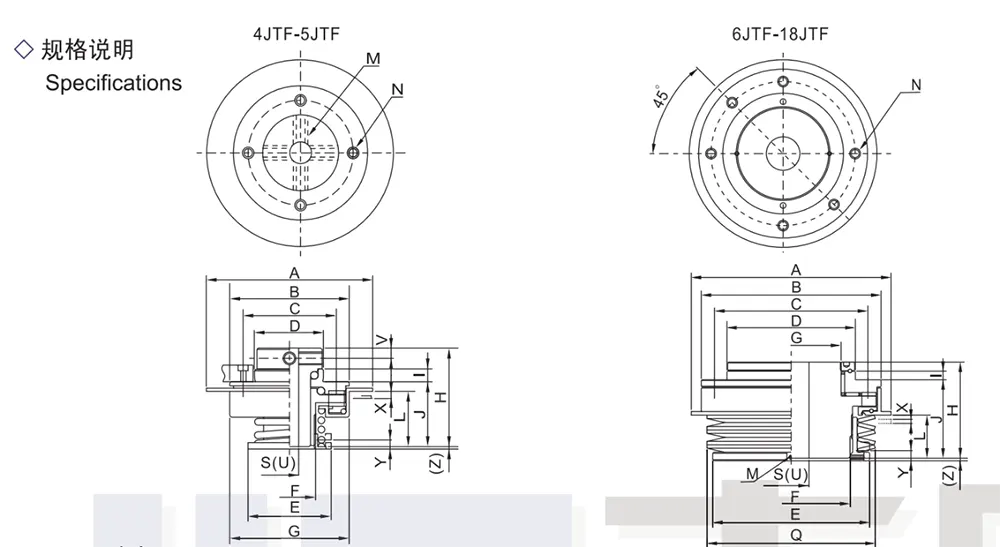

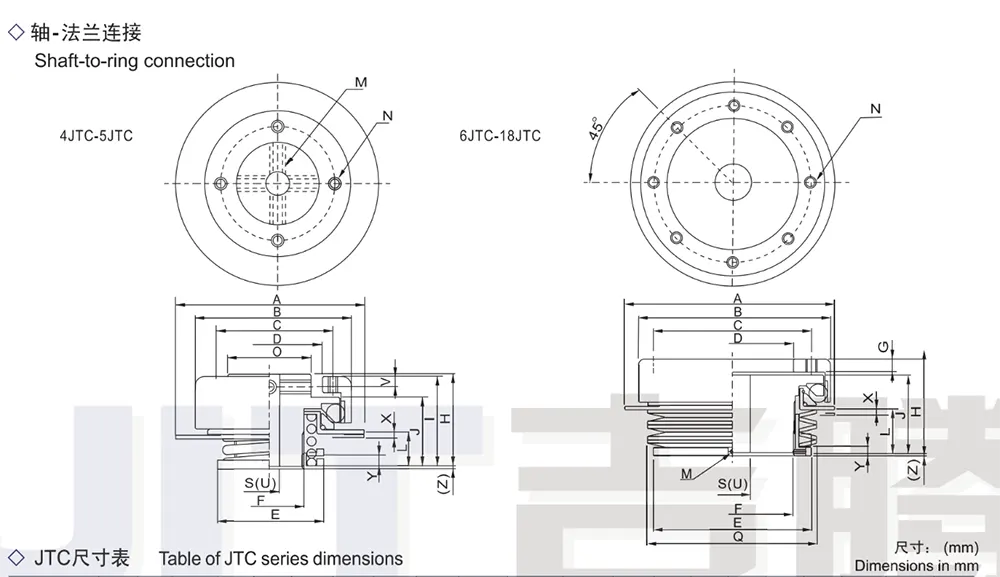

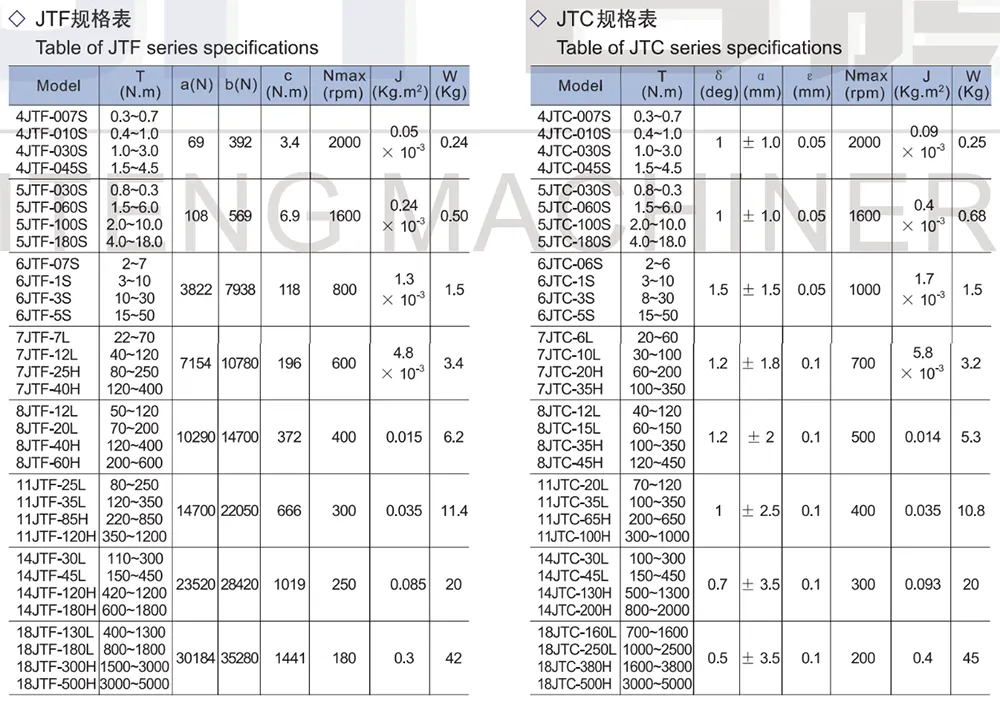

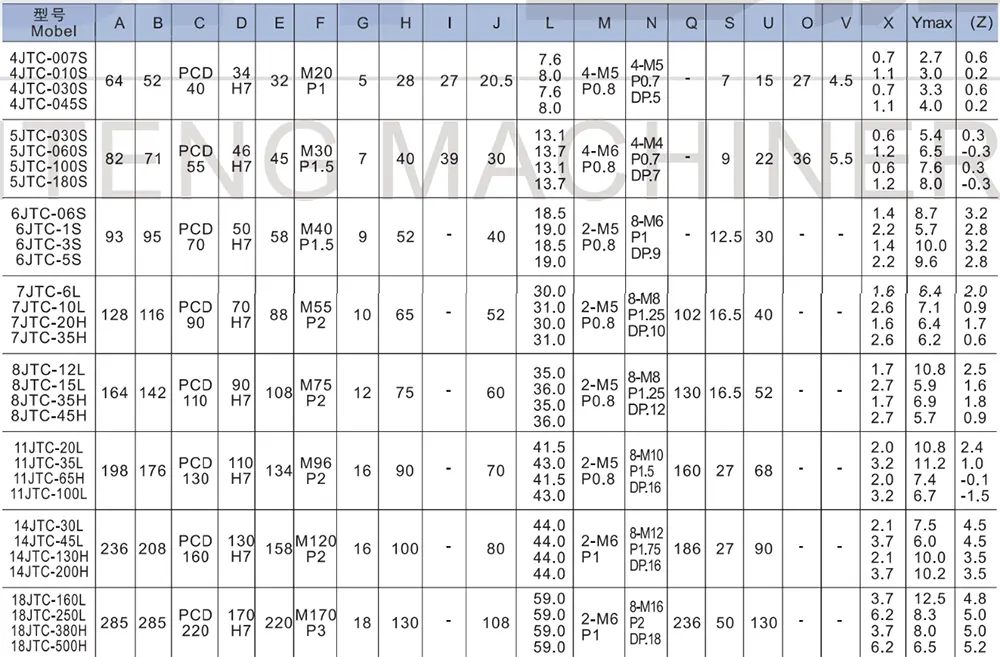

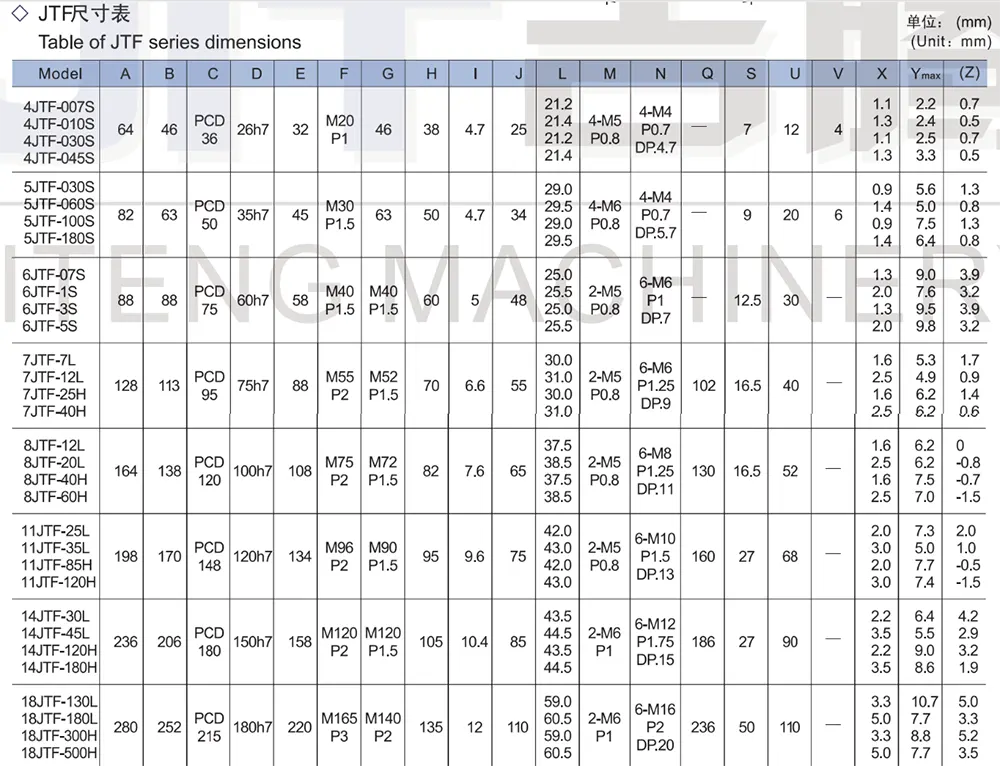

Specifiche

(M): diametro del foro e passo delle viti di fissaggio all'interno del dado di regolazione della coppia.

(N): Profondità dei fori dei bulloni di montaggio.

(S): Dimensione dei fori preforati.

(U): diametro massimo del foro lavorabile.

(X): distanza di rimbalzo della piastra di pressione di rilevamento in caso di sovraccarico.

(Ymax): Lunghezza massima di bloccaggio del dado di regolazione della coppia.

(Z): Altezza del dado di regolazione della coppia con molla scarica.

(T): Campo di regolazione della coppia di intervento. (δ): errore di disallineamento angolare massimo consentito.

(α): Gioco assiale massimo consentito tra i due centri degli alberi collegati.

(ε): Errore massimo consentito di disallineamento parallelo (offset).

(Nmax): velocità di rotazione massima consentita.

(J): Momento d'inerzia del limitatore di coppia.

(W): peso.

Nota 1: L'errore di gioco è determinato in base alla dimensione impostata H, che fornisce la distanza assiale massima consentita dell'albero.

Nota 2: L'errore di disallineamento parallelo (offset) indica la tolleranza massima delle sfere d'acciaio di trasmissione della coppia.

Nota 3: Per il funzionamento a velocità superiori a Nmax (RPM), consultare la nostra azienda.

Struttura del prodotto e principi operativi

Il limitatore di coppia a rullo presenta un design integrato puramente meccanico. Si basa sull'impegno e sul disimpegno fisico per fornire protezione da sovraccarico; la sua logica di funzionamento è semplice e affidabile, garantendo un basso rischio di guasto anche durante l'uso a lungo termine.

- Struttura di innesto del nucleo: l'unità utilizza ovunque un meccanismo di trasmissione con innesto a rulli. I suoi componenti sono lavorati con precisione con giochi di innesto ottimizzati, consentendo una trasmissione stabile della coppia in condizioni normali e garantendo il funzionamento regolare dell'attrezzatura.

- Principio di disinnesto del sovraccarico: quando l'attrezzatura si inceppa, si blocca o il carico supera il limite preimpostato, i rulli interni vengono spostati dalla forza applicata. Il dispositivo scivola e si disinnesta automaticamente, interrompendo rapidamente la trasmissione di potenza e impedendo che i carichi d'urto vengano trasmessi direttamente al mandrino e al motore.

- Logica di ripristino e ripristino: una volta risolto il guasto dell'apparecchiatura e riportato il carico a livelli normali, il dispositivo può reinserirsi rapidamente e ripristinare il normale stato di trasmissione senza richiedere lo smontaggio dell'intera macchina. Ciò riduce significativamente i tempi di inattività necessari per la manutenzione.

Funzioni principali e caratteristiche di regolazione

- Impostazione precisa della coppia: supporta la regolazione continua e flessibile dei valori di coppia, consentendo la definizione precisa della soglia di protezione dell'apparecchiatura. Gli operatori possono configurare liberamente i parametri per adattarli al carico specifico, alla potenza in uscita e al livello di sicurezza richiesto dell'apparecchiatura.

- Risposta rapida al sovraccarico: in caso di condizioni anomale, come stallo, inceppamento del materiale o sovraccarico, il limitatore di coppia a rullo esegue un'azione di disinnesto istantaneo e di interruzione dell'alimentazione. La sua risposta altamente sensibile blocca immediatamente le forze d'urto, proteggendo così i componenti critici dell'intera macchina.

- Design di controllo puramente meccanico: l'unità presenta una struttura interamente meccanica; non contiene controller elettronici, sensori o altri componenti elettrici. Non richiedendo alimentazione esterna o segnali di controllo, elimina sostanzialmente i potenziali rischi di guasto associati all'invecchiamento del circuito o al malfunzionamento del segnale. Adattabilità ambientale e vantaggi di installazione

Ottimizzato per le complesse condizioni operative presenti nelle officine, questo dispositivo è caratterizzato da una forte immunità alle interferenze e da un'ampia versatilità di installazione, che lo rendono compatibile con un'ampia varietà di configurazioni di trasmissione e assemblaggio.

- Tolleranza agli ambienti difficili: possiede un'eccezionale resistenza alle interferenze; mantiene un funzionamento stabile anche in condizioni che comportano un forte accumulo di polvere, contaminazione di olio o vibrazioni continue delle apparecchiature, rendendolo adatto a tutti i tipi di ambienti di produzione difficili.

- Design compatto del corpo: la struttura complessiva è snella e compatta, significativamente più piccola in termini di volume rispetto ai tradizionali limitatori di coppia a frizione, garantendo che non occupi uno spazio di installazione eccessivo e sia adatta per layout compatti di apparecchiature automatizzate.

- Compatibilità di assemblaggio versatile: struttura altamente versatile, si adatta a vari metodi di assemblaggio di trasmissione standard, tra cui il montaggio dell'estremità dell'albero, il montaggio della flangia e le trasmissioni a catena o a cinghia, rendendolo compatibile con la stragrande maggioranza dei sistemi di trasmissione.

Vantaggi prestazionali

- Elevata precisione del controllo della coppia: presenta soglie di protezione chiare e precise; sotto carichi normali, la trasmissione di potenza avviene con perdite pari a zero ed efficienza stabile. In situazioni critiche di sovraccarico, può interrompere la trasmissione di potenza in pochi millisecondi, garantendo una protezione stabile e affidabile.

- Resistenza agli urti e alla fatica: in grado di sopportare i carichi alternati generati da frequenti avvii e arresti delle apparecchiature, nonché i carichi d'urto istantanei causati da inceppamenti del materiale. La sua superiore resistenza alla fatica prolunga efficacemente la durata complessiva del limitatore di coppia a rulli.

- Ripristino senza carico fluido: una volta eliminato un guasto da sovraccarico, il dispositivo si ripristina senza problemi in condizioni di assenza di carico, evitando problemi come inceppamenti o errori di ripristino, aiutando così le linee di produzione a riprendere rapidamente il ritmo operativo.

Campi di applicazione

- Macchinari di trasporto: trasportatori di materiali vari, montacarichi e apparecchiature di alimentazione; specificatamente progettato per risolvere problemi di sovraccarico improvviso causati da accumuli di materiale o inceppamenti durante il processo di trasporto.

- Attrezzature per la lavorazione dell'industria leggera: macchine per l'imballaggio, macchine per la lavorazione del legno e macchine per la stampa; ideale per le condizioni operative tipiche delle apparecchiature industriali leggere, che comportano avviamenti/arresti ad alta frequenza e suscettibilità allo stallo istantaneo.

- Apparecchiature chimiche e di automazione: sistemi di trasmissione chimica, linee di assemblaggio automatizzate e apparecchiature di elaborazione intelligenti; fornisce una protezione di sicurezza da sovraccarico 24 ore su 24, 7 giorni su 7, per le linee di produzione industriale che richiedono un funzionamento continuo e ininterrotto.

Domande frequenti

- D1: Qual è la differenza tra un limitatore di coppia a rulli e un limitatore di coppia a frizione?

A1: Il meccanismo a rulli utilizza rulli in acciaio legato per la trasmissione ad innesto positivo, facendo affidamento su una struttura meccanica precisa per il disinnesto; ciò si traduce in una precisione di coppia superiore e un'eccellente ripetibilità. Al contrario, il meccanismo di tipo ad attrito si basa sullo slittamento delle piastre di attrito per la protezione da sovraccarico, che in genere produce una precisione inferiore ed è soggetto a usura. Il modello a rulli è quindi più adatto per apparecchiature automatizzate soggette a frequenti inceppamenti, cicli di avvio-arresto ad alta frequenza o applicazioni che richiedono un elevato grado di precisione di protezione.

- Q2: È necessario un sensore per il funzionamento?

A2: Questo prodotto è un dispositivo di protezione da sovraccarico puramente meccanico; non richiede sensori, moduli di controllo elettronico o fonti di alimentazione esterne. Si basa esclusivamente sulla struttura interna del rullo per gestire sia la trasmissione di potenza che il disinnesto del sovraccarico. Questo design offre una resistenza superiore alle interferenze, rendendolo particolarmente adatto per ambienti operativi difficili, come quelli che coinvolgono polvere, contaminazione di olio o elevata umidità, dove i componenti di controllo elettronico non sarebbero adatti.

- D3: In quali condizioni operative è sconsigliato il limitatore di coppia a rulli?

R3: Non è adatto per applicazioni che comportano uno slittamento prolungato e continuo. Se l'attrezzatura richiede un'ammortizzazione prolungata delle condizioni di sovraccarico, piuttosto che un'interruzione istantanea della forza, consigliamo invece di optare per un meccanismo di tipo a frizione. Il meccanismo a rulli è particolarmente adatto per scenari che comportano stallo istantaneo, inceppamento del materiale o requisiti di protezione da sovraccarico improvvisi e improvvisi.

- D4: Qual è la durata approssimativa e quale manutenzione ordinaria è necessaria?

A4: I rulli in acciaio legato sono altamente resistenti sia all'usura che alla compressione; in condizioni operative normali, la loro durata supera notevolmente quella dei prodotti standard del tipo ad attrito. La manutenzione ordinaria non richiede lubrificazione frequente; gli utenti devono semplicemente pulire periodicamente la polvere superficiale e i residui di olio e verificare il valore di impostazione della coppia. Di conseguenza, i costi di manutenzione sono estremamente bassi.
