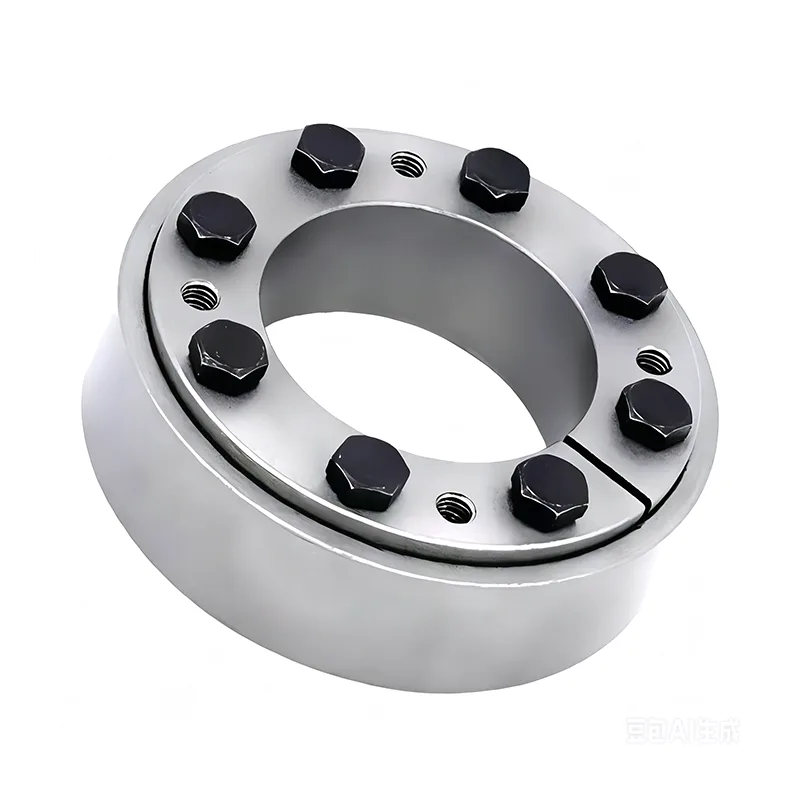

Gruppo di bloccaggio tipo Z10

Adottando una struttura di bloccaggio a frizione a doppia conicità, offre un centraggio preciso e una trasmissione salda della potenza, eliminando gli inconvenienti della tradizionale connessione a chiave piatta. Con un'installazione semplice e uno smontaggio rapido, il gruppo di bloccaggio tipo Z10 è ampiamente applicabile a diverse condizioni di lavoro. Come componente di collegamento generale tradizionale per macchinari pesanti e apparecchiature di trasmissione di grandi dimensioni, è ampiamente utilizzato in macchinari minerari, apparecchiature metallurgiche, trasportatori di grandi dimensioni, macchinari per lo stampaggio a iniezione, riduttori di grandi dimensioni, ventilatori per carichi pesanti e altri campi.

Caratteristiche principali

Forgiato in acciaio legato di alta qualità e lavorato mediante trattamento termico di tempra e rinvenimento profondi, il gruppo di bloccaggio tipo Z10 possiede elevata durezza, forte tenacità ed eccellente resistenza a compressione, torsione e deformazione. Le superfici coniche interne ed esterne lavorate con precisione garantiscono un'ampia area di contatto e una forza di serraggio uniforme e duratura, prevenendo scivolamenti e spostamenti per una trasmissione stabile della potenza.

Il design senza chiavetta non richiede la fresatura della sede della chiavetta e mantiene la resistenza meccanica originale degli alberi, evitando sostanzialmente la rottura dell'albero, l'usura e i problemi di adattamento allentato e prolungando la durata di servizio dei componenti della trasmissione.

Non è necessario alcun assemblaggio a caldo. Può essere bloccato saldamente serrando uniformemente i bulloni ad alta resistenza con posizione assiale liberamente regolabile per una regolazione flessibile. Non è facile da afferrare dopo un servizio a lungo termine ed è facile da smontare per la manutenzione. Può essere utilizzato da solo o in serie per migliorare la capacità di carico complessiva.

Vantaggi prestazionali

Con un'elevata rigidità strutturale, ha un'eccezionale resistenza agli urti e alla fatica, in grado di sopportare carichi pesanti, carichi alternati e frequenti rotazioni avanti e indietro stabilmente durante il funzionamento a pieno carico a lungo termine. L'elevata precisione di posizionamento coassiale garantisce un funzionamento regolare con vibrazioni e rumore ridotti, riducendo l'usura delle parti e migliorando la stabilità complessiva dell'apparecchiatura.

Adattabilità alle condizioni di lavoro

Il gruppo di bloccaggio tipo Z10 ha una forte universalità con dimensioni universali standard, che possono essere sostituite e installate direttamente su attrezzature pesanti nuove e vecchie senza modificare le strutture principali. È ampiamente applicabile a unità di trasporto per carichi pesanti, attrezzature minerarie, attrezzature di laminazione metallurgica, grandi ventilatori industriali, macchinari per gomma e plastica e altre occasioni di trasmissione ad alto carico con una facile selezione del modello.

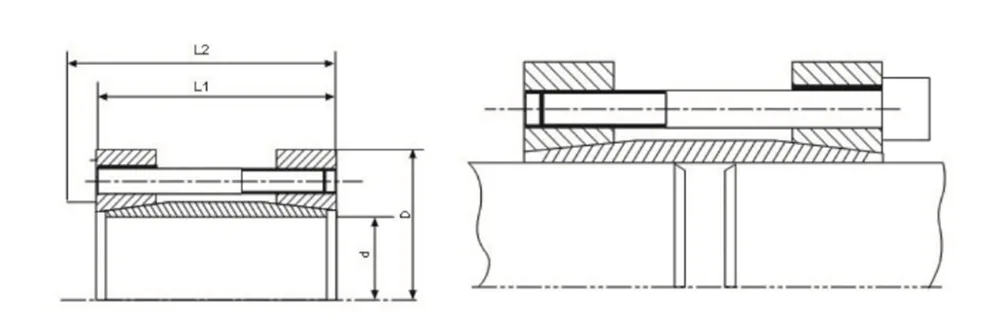

Dimensioni e parametri di base dei dispositivi di bloccaggio di tipo Z10

Domande frequenti

Q1: Quali sono i vantaggi di trasmissione della struttura a doppio cono rispetto al design a cono singolo?

R1: Il gruppo di bloccaggio tipo Z10 utilizza un'esclusiva struttura di bloccaggio ad attrito a doppia conicità. Questo design presenta un'area di contatto più ampia sulle superfici coniche, garantisce una distribuzione uniforme delle sollecitazioni nell'intero gruppo e offre una precisione di centraggio superiore. Rispetto ai gruppi di bloccaggio a cono singolo standard, fornisce una forza di bloccaggio più duratura ed equilibrata. In condizioni operative di carico pesante, previene efficacemente problemi comuni come sovraccarico di stress localizzato e piccolo disallineamento dell'albero, con conseguente trasmissione di potenza più robusta. Di conseguenza, è diventata la scelta strutturale principale per applicazioni generiche in apparecchiature pesanti e di grandi dimensioni.

D2: Il gruppo di bloccaggio Z10 subirà un decadimento della coppia durante un funzionamento prolungato che comporta l'alternanza di rotazione avanti e indietro a pieno carico?

A2: Il prodotto è fabbricato utilizzando acciaio legato forgiato combinato con un processo di trattamento termico di tempra e rinvenimento a strato profondo. Ciò si traduce in un’elevata rigidità strutturale e un’eccezionale resistenza alla fatica e agli urti. È specificamente progettato per eccellere in applicazioni che comportano un funzionamento prolungato a pieno carico, frequenti inversioni di direzione e condizioni di carico alternate. Durante il funzionamento continuo e gravoso, non presenta alcun degrado significativo legato alla fatica; la coppia di bloccaggio rimane stabile e non diminuisce.

D3: In che modo lo Z10 migliora la capacità di carico complessiva quando le attrezzature per carichi pesanti devono affrontare carichi che superano i limiti standard?

R3: Lo Z10 può essere utilizzato come unità singola e indipendente oppure, per soddisfare specifici requisiti di carico pesante, è possibile installare più unità in serie. Ciò consente un aumento significativo della capacità di carico torsionale complessiva senza la necessità di sostituire i componenti esistenti con parti di dimensioni maggiori. È facilmente adattabile a scenari di trasmissione a carico ultra elevato, come quelli presenti nei sistemi di trasporto su larga scala e nei cambi per carichi pesanti, offrendo un'eccezionale flessibilità nell'applicazione.

D4: Quali problemi cronici delle apparecchiature possono essere fondamentalmente risolti eliminando la necessità di lavorazione delle sedi per chiavetta?

R4: Le tradizionali connessioni a chiavetta piatta sono soggette a frequenti guasti, tra cui usura della chiavetta, allentamento, frattura dell'albero e gioco eccessivo all'interno dell'accoppiamento. Il design senza chiavetta dello Z10 preserva completamente la resistenza meccanica originale dell'albero ed elimina completamente il problema della concentrazione delle sollecitazioni. Ciò risolve efficacemente i comuni disturbi del settore associati alle apparecchiature per impieghi gravosi, come vibrazioni, trasmissione instabile, usura degli alberi e frequenti tempi di fermo macchina per la manutenzione.

D5: In quali modi specifici lo Z10 contribuisce alla riduzione del rumore e allo smorzamento delle vibrazioni durante il funzionamento gravoso?

R5: In virtù delle sue capacità di posizionamento coassiale ad alta precisione, il gruppo di bloccaggio Tipo Z10 corregge efficacemente le deviazioni del gruppo all'interno dell'apparecchiatura, riducendo così al minimo l'attrito eccentrico durante la trasmissione di potenza. L'apparecchiatura funziona con vibrazioni minime e bassa rumorosità, riducendo significativamente l'usura anomala dei componenti della trasmissione; ciò consente ai macchinari pesanti di grandi dimensioni di funzionare più agevolmente a pieno carico, migliorando così efficacemente la stabilità operativa complessiva dell'intera unità.
