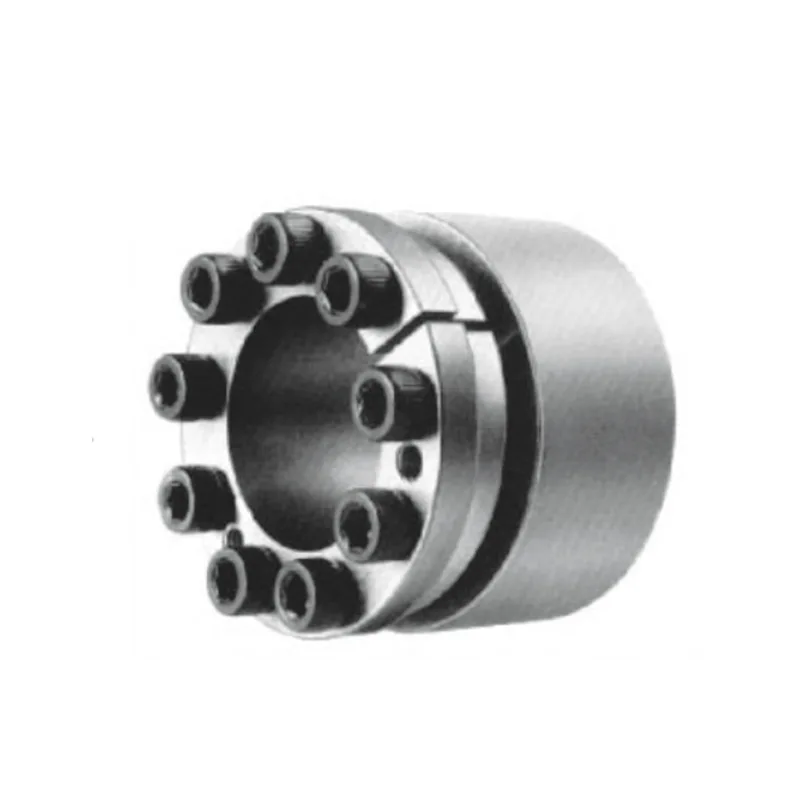

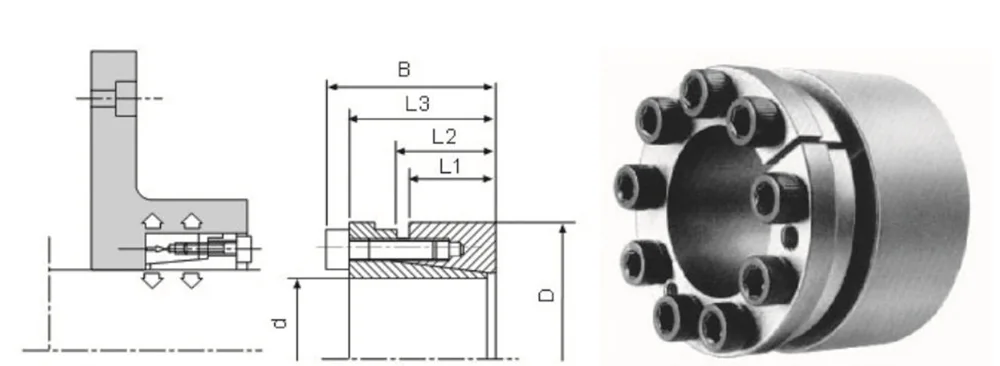

Il gruppo di bloccaggio tipo Z4 si distingue dai gruppi di bloccaggio convenzionali di piccole e medie dimensioni in quanto componente di accoppiamento di grande diametro e per carichi pesanti. È specificamente progettato per affrontare le sfide critiche del settore associate alle grandi apparecchiature industriali, come le difficoltà nella trasmissione di coppie ultra elevate, l'instabilità di bloccaggio e la suscettibilità ai danni delle tradizionali connessioni a chiave. Sfruttando la sua struttura allargata, ispessita e integrata, combinata con processi di trattamento termico di precisione, il gruppo raggiunge un equilibrio ottimale tra elevata capacità di carico, protezione della struttura di base dell'apparecchiatura host e manutenzione economicamente vantaggiosa. Di conseguenza, funge da componente di connessione senza chiave essenziale e indispensabile sia per l'installazione iniziale di nuovi macchinari industriali pesanti che per l'ammodernamento e l'aggiornamento di apparecchiature obsolete.
1. Struttura integrata con foro largo, ispessita: adottando un design leader del settore che viene ingrandito, allargato e ispessito in un'unica unità integrata, questo gruppo presenta ampi margini di materiale sia per il diametro interno che per quello esterno: un netto allontanamento dalle strutture a pareti sottili tipiche dei piccoli gruppi di bloccaggio convenzionali. La struttura complessiva presenta una rigidità superiore, mentre l'area di contatto delle superfici coniche è notevolmente ampliata. Ciò fornisce una solida base strutturale per la trasmissione di una coppia ultraelevata, garantendo che l'assemblaggio sia strutturalmente ottimizzato per soddisfare le esigenze pesanti dei macchinari su larga scala.
2. Bloccaggio bidirezionale uniforme (assiale e radiale): dopo la compressione, il prodotto genera una forza di bloccaggio assiale uniforme insieme a una forza di bloccaggio radiale stabile e potente, garantendo una distribuzione della forza priva di "zone morte" (aree scariche). Ciò elimina problemi come la sovracompressione localizzata o l'allentamento irregolare, consentendo al gruppo di resistere agli immensi carichi d'urto statici e dinamici caratteristici dei macchinari di grandi dimensioni per periodi prolungati. È perfettamente adatto per ambienti di produzione continua ad alta intensità operativi 24 ore al giorno.
3. Espansione della capacità tramite impilamento in serie: mentre una singola unità è sufficiente per soddisfare i requisiti standard di trasmissione a coppia elevata, il gruppo di bloccaggio tipo Z4 supporta l'impilamento di più unità in serie per gestire condizioni operative estreme e con coppia ultra elevata. Ciò consente l'espansione flessibile del soffitto portante complessivo, soddisfacendo efficacemente le diverse e specializzate esigenze di trasmissione di vari tipi di macchinari industriali pesanti.
- Preserva la resistenza originale dell'albero; Elimina la frattura e la deformazione dell'albero: le connessioni con chiavetta tradizionali richiedono la fresatura di asole o la perforazione di fori nell'albero, un processo che indebolisce intrinsecamente l'integrità strutturale dell'albero e crea punti di concentrazione delle sollecitazioni. Il design senza chiave del gruppo di bloccaggio Tipo Z4 aggira queste modifiche invasive, preservando così la resistenza strutturale originale dell'albero ed eliminando completamente i rischi di frattura o deformazione dell'albero. Il gruppo di bloccaggio tipo Z4 utilizza un metodo di montaggio puramente senza chiavetta, eliminando la necessità di lavorazioni secondarie su alberi o componenti del mozzo. Ciò preserva completamente l'integrità strutturale originale della base dell'apparecchiatura, prevenendo così sostanzialmente problemi come la rottura o la deformazione dell'albero in condizioni operative di carico pesante.
- Elimina l'usura della sede della chiavetta e previene l'allentamento/slittamento della trasmissione: la trasmissione della coppia si basa sullo stretto contatto di attrito tra le superfici coniche; senza sedi per chiavetta soggette a usura e senza spazi vuoti nell'accoppiamento, il gruppo rimane esente da guasti, come connessioni allentate, slittamento della trasmissione o degrado di potenza, anche durante il funzionamento prolungato con carichi pesanti. Ciò migliora significativamente la stabilità operativa delle apparecchiature e riduce il rischio di tempi di fermo improvvisi e inattesi.
- Retrofitting versatile per apparecchiature nuove ed esistenti: non richiedendo alcuna modifica al corpo strutturale principale dell'apparecchiatura, questo gruppo funge altrettanto bene come componente standard per nuovi macchinari pesanti o come sostituto diretto di sistemi di connessione a chiave obsoleti e guasti. Consente aggiornamenti rapidi ai sistemi di trasmissione delle apparecchiature, offrendo bassi costi di retrofit e vantaggi operativi immediati.
Realizzati in acciaio legato ad alta resistenza accuratamente selezionato e modellati tramite lavorazione CNC di precisione, i componenti presentano un'elevata densità del materiale e un'eccezionale resistenza alle sollecitazioni di compressione e torsione. Rispetto ai gruppi di bloccaggio standard in acciaio al carbonio, questo design offre una resistenza alla fatica notevolmente migliorata sotto carichi pesanti, rendendolo ideale per il funzionamento prolungato in condizioni di carico estremamente elevato.
Sottoposto a un doppio processo di trattamento termico che prevede rinvenimento e tempra professionale, il prodotto raggiunge un equilibrio ottimale tra elevata durezza ed elevata tenacità. Resiste alla deformazione sotto carichi pesanti senza soccombere a fratture fragili; la sua struttura metallografica interna rimane stabile, garantendo un'elevata resistenza ai danni da fatica anche in condizioni prolungate di carico alternato.
Caratterizzato da un trattamento superficiale avanzato per una maggiore resistenza alla ruggine e alla corrosione, il gruppo offre protezione multifunzionale contro olio, umidità e polvere. Funziona in modo affidabile in ambienti complessi e difficili, come officine dell'industria pesante, installazioni all'aperto e ambienti polverosi o umidi, prolungando così efficacemente la durata di servizio del prodotto.
Il gruppo di bloccaggio tipo Z4 non richiede riscaldamento, inserimento a pressione o attrezzature specializzate. Il bloccaggio e il posizionamento preciso si ottengono semplicemente stringendo i bulloni di fissaggio. Questo processo di assemblaggio è semplice ed estremamente efficiente e riduce significativamente il tempo complessivo richiesto per l'assemblaggio delle apparecchiature.
Le posizioni di installazione possono essere regolate con precisione secondo necessità, adattandosi a piccole deviazioni di montaggio nell'apparecchiatura. Ciò semplifica l'allineamento e la messa in servizio in loco, garantendo al tempo stesso un facile smontaggio e rimontaggio, risparmiando tempo e fatica durante la futura manutenzione delle apparecchiature e la sostituzione dei componenti.
Elimina completamente le operazioni di lavorazione secondaria, come la fresatura di sedi per chiavetta o la perforazione di fori su alberi e mozzi, semplificando così il processo di produzione dei componenti. Ciò riduce il ciclo complessivo di produzione e assemblaggio delle apparecchiature, riducendo direttamente i costi aziendali per la lavorazione dei materiali di consumo e della manodopera.
1. Adattabilità a doppio scenario, elevata flessibilità: ugualmente adatto per installazioni di apparecchiature originali standard in nuovi macchinari industriali su larga scala e per l'adeguamento strutturale dei sistemi di trasmissione in apparecchiature obsolete. Risolve perfettamente le sfide associate alle connessioni di trasmissione a coppia elevata nei macchinari pesanti, offrendo applicabilità illimitata in vari scenari.

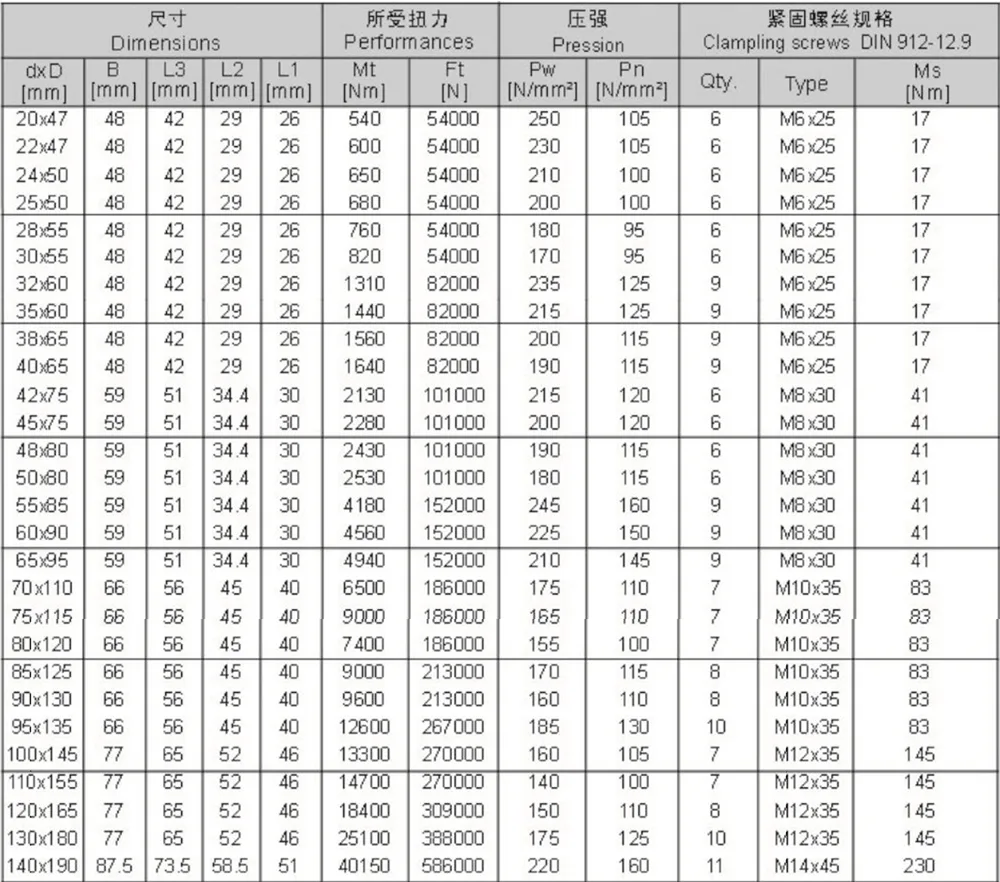

2. Specifiche complete, facile selezione e stoccaggio: la linea di prodotti presenta una gamma completa di specifiche, con modelli standard costantemente tenuti in stock. Ciò semplifica il processo di approvvigionamento e selezione, facilita un comodo stoccaggio di grandi quantità e consente una risposta rapida alle richieste di approvvigionamento per l'integrazione di nuove apparecchiature, la manutenzione dei progetti e la sostituzione di grandi quantità.
3. Economia a lungo termine, elevato rapporto costo-efficacia: una volta assemblato, garantisce un funzionamento stabile a lungo termine con un basso tasso di guasto, costi di manutenzione minimi e cicli di sostituzione estesi. Rispetto alle tradizionali connessioni a chiave e ai dischi termoretraibili standard, offre un costo totale di proprietà significativamente inferiore, rendendolo l'accessorio economico preferito per attrezzature pesanti e di grandi dimensioni.
- D1: Qual è la differenza principale tra il gruppo di bloccaggio tipo Z4 e i dischi ritraenti della serie Z1/Z2/Z3?
R1: Le serie Z1 e Z2 sono modelli standard per uso generale progettati per applicazioni con coppia da piccola a media, mentre la serie Z3 è un modello standard per carichi pesanti. Al contrario, il Tipo Z4 è un modello specializzato per carichi pesanti progettato esclusivamente per diametri di grandi dimensioni e applicazioni a coppia ultraelevata. È dotato di una struttura integrale ispessita e allargata, progettata specificamente per interfacciarsi con alberi di trasmissione di grandi dimensioni e gruppi ruota/disco per carichi pesanti. La sua capacità di carico e resistenza strutturale superano di gran lunga quelle di altri modelli, rendendolo la soluzione ideale per le condizioni operative impegnative dei macchinari industriali pesanti di grandi dimensioni.
- D2: Se le apparecchiature di grandi dimensioni funzionano continuamente con carichi pesanti per periodi prolungati, esiste il rischio che il disco termoretraibile Z4 scivoli o si allenti?
A2: La Z4 presenta un'area di contatto conica eccezionalmente ampia e una forza di bloccaggio radiale uniforme. In combinazione con la sua struttura rinforzata trattata termicamente, mostra una resistenza superiore agli urti e alla fatica. Utilizzando un meccanismo di trasmissione basato sull'attrito senza chiavetta, garantisce gioco zero; rimane saldamente bloccato, senza scivolare o allentarsi, anche durante il funzionamento continuo prolungato e ad alta intensità o in condizioni di carico fluttuante.
- D3: In che modo l'utilizzo dei dispositivi di bloccaggio di tipo Z4 può aiutare le aziende a ridurre i costi di produzione?
A3: Elimina completamente i costi di lavorazione secondaria associati alla fresatura di sedi per chiavetta e alla perforazione di fori in alberi e mozzi, risparmiando così sulle spese di manodopera e materiali di consumo per le operazioni di lavorazione. Inoltre, previene guasti quali la rottura dell'albero, l'usura delle chiavette e l'allentamento della trasmissione, minimizzando così le perdite dovute ai tempi di fermo delle apparecchiature e riducendo la frequenza di sostituzione dei componenti. Ciò si traduce in una significativa riduzione dei costi operativi e di manutenzione complessivi a lungo termine.
- D4: Il gruppo di bloccaggio Z4 è adatto per il retrofit di apparecchiature industriali più vecchie e di grandi dimensioni?
R4: Il gruppo di bloccaggio tipo Z4 offre un'elevata versatilità e un'installazione regolabile, senza richiedere modifiche alla struttura principale dell'apparecchiatura. Può fungere da sostituto diretto di connessioni a chiave obsolete o di gruppi di bloccaggio standard guasti, consentendo il rapido aggiornamento dei sistemi di trasmissione in macchinari su larga scala. Ciò garantisce tempi di retrofitting brevi e offre prestazioni stabili e affidabili.
