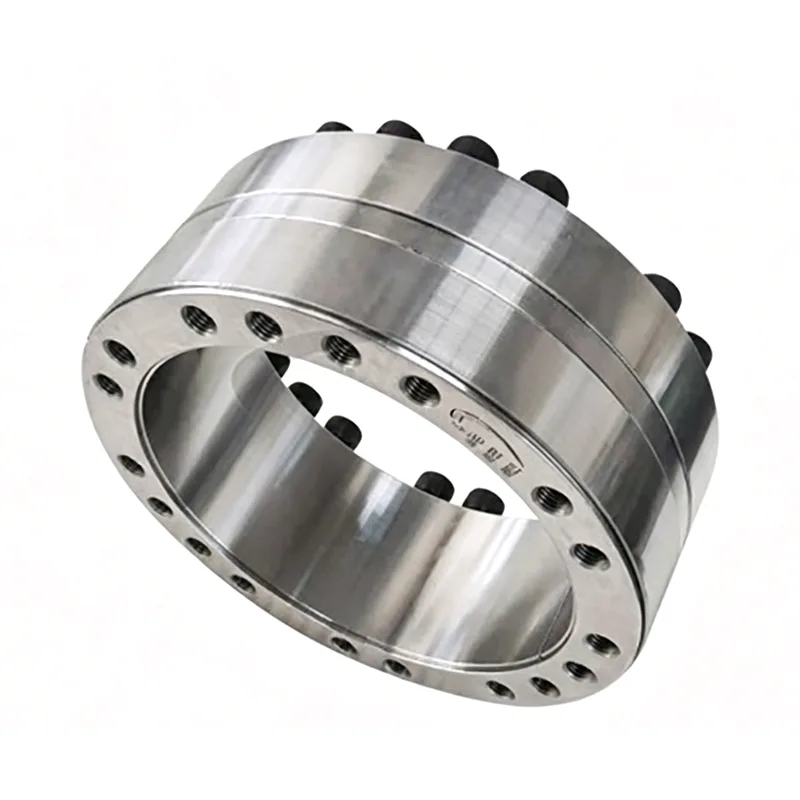

Gruppo di bloccaggio tipo Z5

Il gruppo di bloccaggio tipo Z5 è un componente di collegamento specializzato progettato per attrezzature per carichi pesanti con alberi di grande diametro. Elimina le complesse procedure di assemblaggio, che non richiedono né raccordi termici né strumenti specializzati, e vanta una barriera all'installazione eccezionalmente bassa. Supporta la connessione seriale di più unità per soddisfare diversi requisiti di coppia, è compatibile con macchinari industriali pesanti sia nuovi che preesistenti, funge da sostituto diretto per componenti importati ed è progettato per resistere a condizioni operative estreme, facilitando così aggiornamenti economicamente vantaggiosi ai sistemi di trasmissione delle apparecchiature.

1.Il gruppo di bloccaggio tipo Z5 viene utilizzato per il collegamento tra un albero e i componenti montati sull'albero, per trasmettere coppia, forza assiale o un carico combinato di entrambi.

2.La zona di tolleranza per l'albero accoppiato al gruppo di bloccaggio è h8, mentre la zona di tolleranza per il foro è H8.

Esempio di marcatura:

Gruppo di chiusura tipo Z5 con diametro interno d=300mm e diametro esterno D=375mm:

Gruppo di bloccaggio: Z5-300×375

GB5867-86

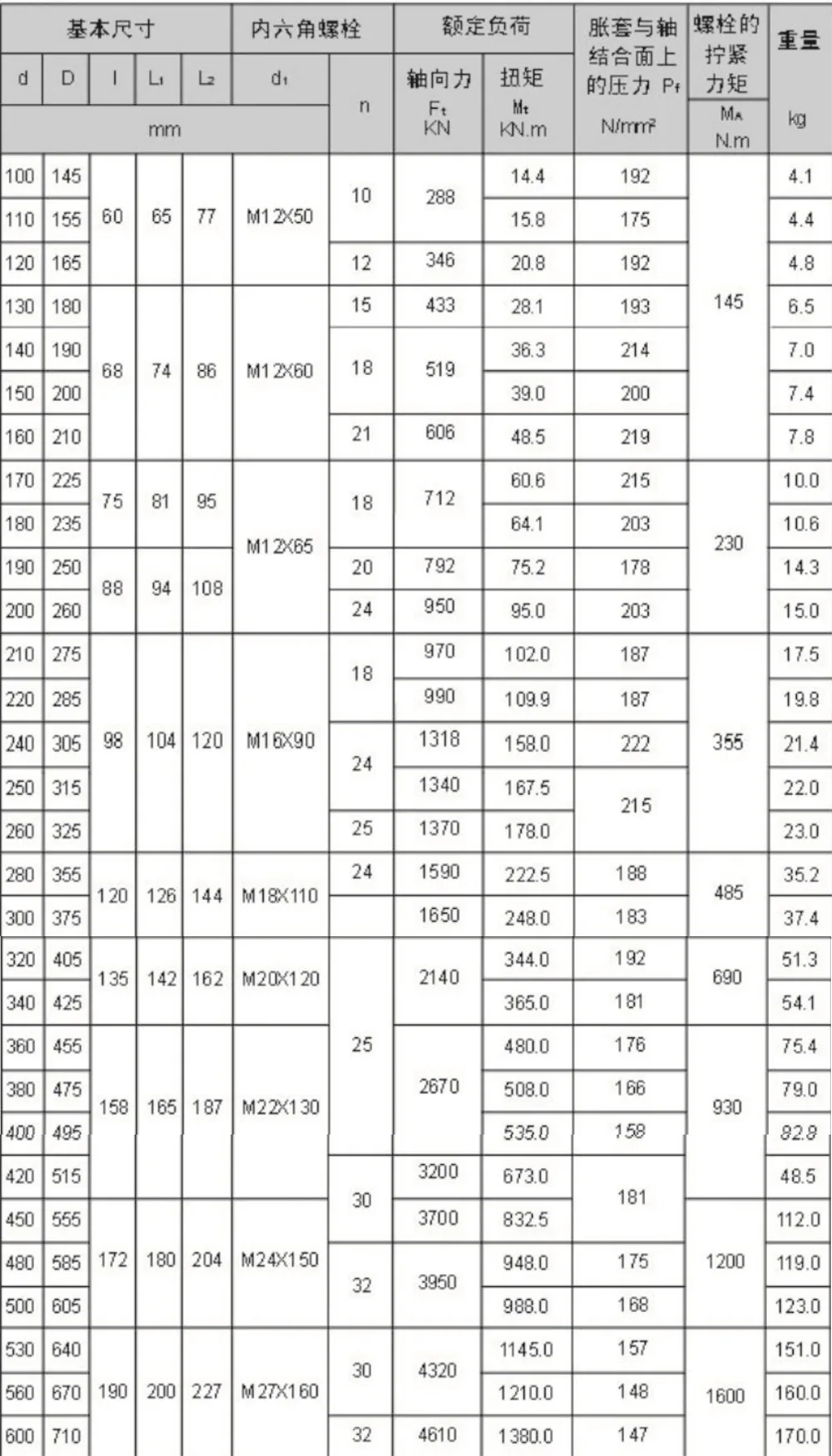

Dimensioni e parametri di base dei dispositivi di chiusura tipo Z5 (GB 5867-86)

Vantaggi di installazione e applicazione

Il gruppo di bloccaggio tipo Z5 è specificamente ottimizzato per risolvere i punti critici comuni associati all'installazione, alla messa in servizio e alla manutenzione in loco di macchinari industriali pesanti su larga scala. Semplifica l'intero flusso di lavoro operativo, riduce la difficoltà di costruzione in loco, abbassa i costi di manodopera e si adatta perfettamente alle diverse e variabili condizioni di installazione incontrate nei vari cantieri.

1. Processo di assemblaggio semplificato, barriera tecnica zero: il prodotto elimina completamente le complesse procedure di assemblaggio tipiche dei tradizionali componenti di collegamento per carichi pesanti. Non richiede né processi di adattamento termico ad alta temperatura né attrezzature specializzate su misura; il bloccaggio e il fissaggio possono essere ottenuti utilizzando solo elementi di fissaggio standard. L'installazione in loco non presenta barriere tecniche, consentendo anche agli operatori senza esperienza tecnica precedente di completare le attività di assemblaggio in modo efficiente, rendendolo adatto a un'ampia gamma di scenari di cantiere.

2. Microregolazione assiale precisa, elevata efficienza di allineamento: durante l'assemblaggio, il prodotto consente una regolazione precisa e libera della posizione assiale. Allineare il centro dell'albero dell'apparecchiatura ed eseguire la calibrazione di precisione sono operazioni semplici e rapide. Ciò risolve efficacemente le sfide associate al difficile allineamento e alla noiosa calibrazione nei macchinari di grandi dimensioni, riducendo significativamente il ciclo complessivo di installazione e messa in servizio della macchina completa.

3. Smontaggio fluido e senza inceppamenti, perdite di tempo di inattività ridotte: durante la successiva manutenzione ordinaria, la sostituzione dei componenti o gli aggiornamenti operativi, il prodotto può essere facilmente allentato e rimosso. Il processo rimane completamente esente da inceppamenti o guasti, riducendo così drasticamente i tempi di fermo delle apparecchiature necessari per la manutenzione e garantendo il funzionamento continuo e stabile della linea di produzione.

4. Connessione in serie modulare, adattabilità al carico flessibile: il sistema supporta la combinazione flessibile e la connessione seriale di più gruppi di bloccaggio di tipo Z5. Ciò consente agli utenti di regolare dinamicamente la capacità di carico complessiva in base ai reali requisiti di coppia operativa dell'apparecchiatura. Consente l'adattamento a un'ampia varietà di condizioni di carico senza la necessità di sostituire componenti con specifiche diverse, riducendo così in modo significativo la complessità e i costi di manodopera associati alla messa in servizio in loco.

Prestazioni di compatibilità delle apparecchiature

Essendo un componente di collegamento specializzato progettato esclusivamente per applicazioni pesanti che coinvolgono alberi di grande diametro, il gruppo di bloccaggio tipo Z5 vanta un'eccezionale compatibilità con le apparecchiature. Copre l'intero spettro di scenari applicativi, compresa l'integrazione in nuovi macchinari, il retrofit di apparecchiature esistenti e la sostituzione diretta di componenti importati, ed è progettato per resistere alle condizioni operative più estreme incontrate nell'industria pesante.

1. Sostituzione senza soluzione di continuità per le parti importate; Produzione localizzata per la riduzione dei costi: compatibili con un'ampia gamma di macchinari host per carichi pesanti e su larga scala, questi componenti offrono un'elevata intercambiabilità e fungono da sostituti diretti per numerosi gruppi di bloccaggio importati di fascia alta. Le loro prestazioni di trasmissione e la precisione di bloccaggio competono con quelle dei prodotti importati, consentendo agli utenti di ottenere risultati operativi equivalenti a costi di approvvigionamento significativamente inferiori.

2. Retrofitting non distruttivo per migliorare le prestazioni delle apparecchiature: progettati per aggiornare i sistemi di trasmissione di macchinari industriali pesanti obsoleti, questi componenti non richiedono alcuna modifica al corpo strutturale principale dell'apparecchiatura. La sostituzione e l'installazione dirette aumentano efficacemente la stabilità della trasmissione e aumentano la capacità di carico complessiva dell'apparecchiatura: un processo di retrofitting caratterizzato dalla semplicità, dai bassi costi di investimento e dai notevoli miglioramenti delle prestazioni.

3. Progettazione semplificata della nuova macchina; Cicli di ricerca e sviluppo accelerati: se integrati in macchinari industriali pesanti nuovi di zecca, questi componenti consentono di razionalizzare la disposizione dei sistemi di trasmissione e di eliminare gli elementi strutturali ridondanti. Ciò riduce di fatto i cicli complessivi di ricerca e sviluppo, ottimizzazione strutturale e produzione di massa della macchina completa, migliorando così l’efficienza con cui i produttori di apparecchiature immettono nuovi prodotti sul mercato.

4. Adattabilità a condizioni estreme; Elevata qualità delle apparecchiature: in grado di resistere a una vasta gamma di ambienti operativi industriali complessi ed estremi, questi componenti forniscono una soluzione unica per l'aggiornamento delle connessioni di trasmissione a coppia elevata di macchinari su larga scala. Migliorano efficacemente la precisione operativa complessiva, la stabilità e la qualità complessiva dell'apparecchiatura, rafforzandone così le prestazioni e la durata a lungo termine.
