Gruppo di bloccaggio tipo Z7B

Il gruppo di bloccaggio tipo Z7B è un componente specializzato di bloccaggio ad attrito senza chiavetta caratterizzato da un design a doppia conicità, progettato specificamente per applicazioni pesanti che coinvolgono alberi di diametro medio-grande:

1.  Configurazione strutturale: è costituita da un anello interno accoppiato con due anelli esterni. Il design utilizza un meccanismo di forza di bloccaggio interno, che comprime verso l'interno senza espandersi verso l'esterno, che garantisce un'ampia superficie di contatto e fornisce un'eccezionale precisione di centraggio.

2.  Maggiore resistenza: sia lo spessore complessivo delle pareti che la rigidità strutturale sono stati completamente rinforzati; di conseguenza, la sua coppia di carico nominale supera quella del modello Z7A standard e leggero.

3.  Applicazioni primarie: progettato principalmente per bloccare alberi cavi nei riduttori e fissare componenti per carichi pesanti in sistemi di trasmissione su larga scala, è ampiamente utilizzato in set completi di apparecchiature industriali pesanti in settori quali metallurgia, estrazione mineraria, operazioni portuali e produzione di energia eolica.

Resistenza alla fatica e agli urti

Il gruppo di bloccaggio tipo Z7B utilizza una struttura di trasmissione ad attrito completamente rigida. In base alla progettazione, evita intrinsecamente le insidie ​​comuni associate ai componenti elastici, in particolare il rischio di invecchiamento e conseguente guasto, rendendolo ideale per le condizioni operative a impatto alternato tipiche di acciaierie, miniere e strutture portuali.

1.  Eliminazione delle debolezze elastiche: supera le carenze intrinseche dei normali componenti di accoppiamento elastico, come la suscettibilità all'invecchiamento e al cedimento per fatica, facendo affidamento su superfici rigide coniche per trasmettere la coppia. Di conseguenza è immune al degrado prestazionale spesso causato dal decadimento elastico.

2.  Adattabilità a condizioni impegnative: è progettato per resistere a frequenti cicli di avvio-arresto, carichi di impatto derivanti da inversioni avanti-indietro e funzionamento continuo e gravoso 24 ore su 24, dimostrando un'eccezionale tolleranza per i carichi alternati.

3.  Durabilità eccezionale: anche in caso di carichi di impatto prolungati e ripetitivi, il gruppo rimane esente da allentamenti, slittamenti o degrado della coppia. Capace di un funzionamento ininterrotto e continuo durante tutto l'anno, la sua durata supera di gran lunga quella dei componenti di accoppiamento convenzionali.

Adattabilità al campo

L'assemblaggio offre un'ampia tolleranza agli errori di installazione, imponendo requisiti meno stringenti sulla precisione di lavorazione dei pezzi. Questa funzionalità affronta e risolve in modo specifico i difficili problemi di assemblaggio spesso riscontrati quando si lavora con apparecchiature più vecchie in cui le superfici dell'albero potrebbero aver subito usura o danni.

1.  Elevata tolleranza per le variazioni di adattamento: presenta una forte capacità di adattarsi alle variazioni nelle tolleranze di adattamento tra l'albero e il mozzo. Questa capacità consente standard di precisione inferiori durante la lavorazione iniziale dei pezzi, riducendo così i costi complessivi associati alla finitura di precisione dei componenti.

2. Il gruppo di bloccaggio tipo Z7B compensa i difetti delle apparecchiature obsolete, come usura della superficie dell'albero, leggera deformazione ovale e gioco di accoppiamento eccessivo, eliminando così il gioco della trasmissione senza la necessità di sostituire l'intero gruppo albero e mozzo, consentendo un retrofit economicamente vantaggioso.

3. La posizione di montaggio è liberamente regolabile e non richiede un posizionamento preciso dei riferimenti, riducendo di fatto la complessità dell'adeguamento in loco per le apparecchiature più vecchie.

Prestazioni di sicurezza strutturale

Sfruttando una struttura di bloccaggio integrale e chiusa, il gruppo di bloccaggio tipo Z7B risolve numerosi rischi per la sicurezza associati alle tradizionali connessioni a chiave parallela, garantendo prestazioni di bloccaggio stabili e affidabili anche in condizioni operative difficili.

1. Elimina i comuni rischi di guasto associati alle chiavi parallele tradizionali, come usura, frattura, spostamento assiale e grippaggio della trasmissione, migliorando così la ridondanza di sicurezza delle operazioni delle apparecchiature.

2. La struttura integrale distribuisce i carichi in modo uniforme, evitando concentrazioni localizzate di tensioni; di conseguenza, il gruppo è altamente resistente al disallineamento, al distacco o alla rottura dei componenti durante il funzionamento.

3. Mantiene un blocco sicuro in condizioni severe, inclusi carichi d'urto pesanti, temperature elevate, ambienti polverosi e vibrazioni intense, prevenendo così danni alle apparecchiature e incidenti di sicurezza della produzione causati da improvvisi guasti alla trasmissione e, in definitiva, aumentando il fattore di sicurezza complessivo del macchinario.

Specifiche di base

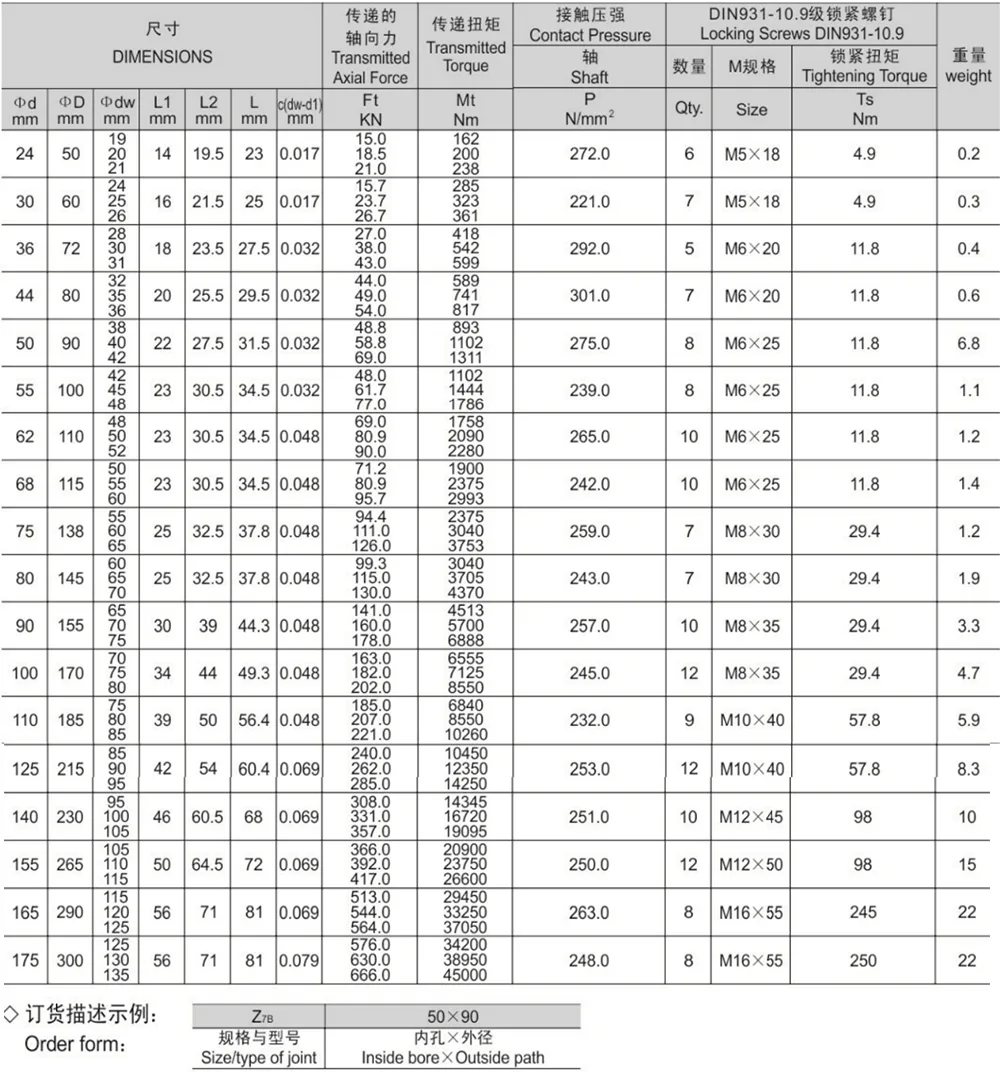

Il gruppo di bloccaggio tipo Z7B è disponibile in una serie completa di dimensioni e parametri di base. Per la selezione del prodotto, fare riferimento alla tabella delle dimensioni e dei parametri di base del gruppo di bloccaggio Z7B per determinare il modello appropriato in base al diametro dell'albero, alla coppia nominale e allo spazio di installazione disponibile.
