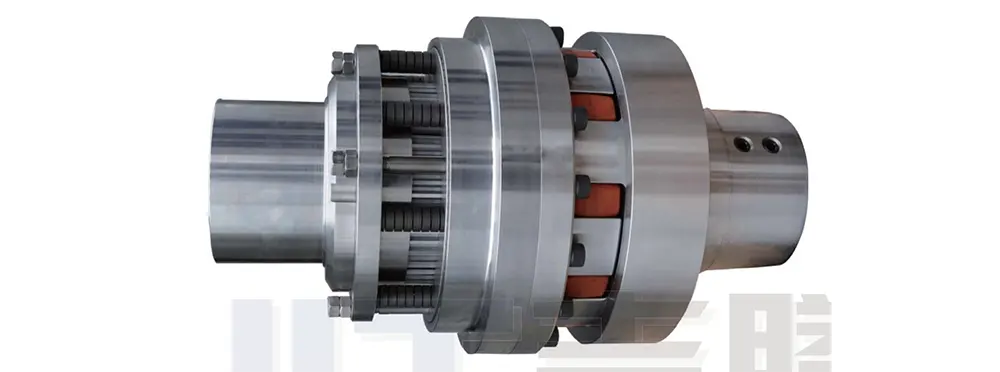

Limitatore di coppia a frizione multipiastra

Il limitatore di coppia ad attrito multipiastra è un componente composito di protezione da sovraccarico di tipo slittante sviluppato appositamente per coppie medio-alte e condizioni operative gravose. A differenza dei limitatori di attrito convenzionali a piastra singola o multi-piastra standard, il nostro design utilizza una struttura a dischi di attrito sovrapposti e multistrato. Questa configurazione massimizza la superficie di attrito effettiva all'interno di un ingombro di installazione estremamente compatto, consentendogli di gestire carichi di coppia sostanziali che raggiungono migliaia di Newton-metri.

Oltre a offrire un'ampia gamma di impostazioni di coppia regolabili con precisione e idoneità per il funzionamento continuo a velocità medio-alte, l'unità è dotata di piastre di attrito a secco prive di amianto. Queste piastre possiedono intrinsecamente proprietà antiruggine, resistenti all'usura e antideflagranti, consentendo al dispositivo di essere utilizzato direttamente in ambienti operativi pericolosi e complessi senza richiedere ulteriori modifiche.

Inoltre, l'unità può essere accoppiata con giunti flessibili per compensare le varie deviazioni di allineamento che si verificano durante l'installazione dell'apparecchiatura. Ciò lo rende ideale per applicazioni industriali a carico elevato, come operazioni minerarie e sistemi di trasporto su larga scala, fungendo da componente indispensabile e flessibile di protezione di sicurezza all'interno dei sistemi di trasmissione per carichi pesanti.

I dischi di attrito sono elementi di attrito a secco del tipo a secco, privi di amianto e antiruggine, adatti per applicazioni antideflagranti con eccellente resistenza all'usura e lunga durata.

Esempi di applicazioni internazionali:

Limitatore di coppia multidisco

Utilizzato in qualsiasi applicazione che richieda protezione antiscivolo contro il sovraccarico (coppia eccessiva), prevenendo danni alle apparecchiature ed evitando perdite di tempo di inattività.

- Impianti industriali/controllo scarichi centrali elettriche (Siemens, GE)

- Linee di assemblaggio (Niles-Simmons)

- Industria dei macchinari per l'estrazione del carbone (ThyssenKrupp, Grabe)

- Produzione di energia eolica (Samsung, Siemens, Bard, GE)

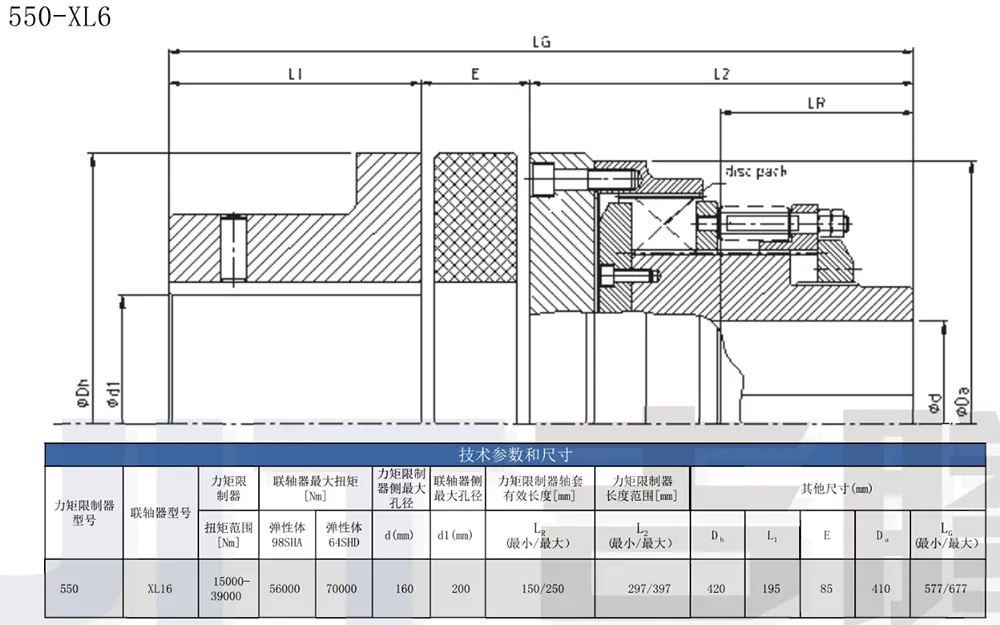

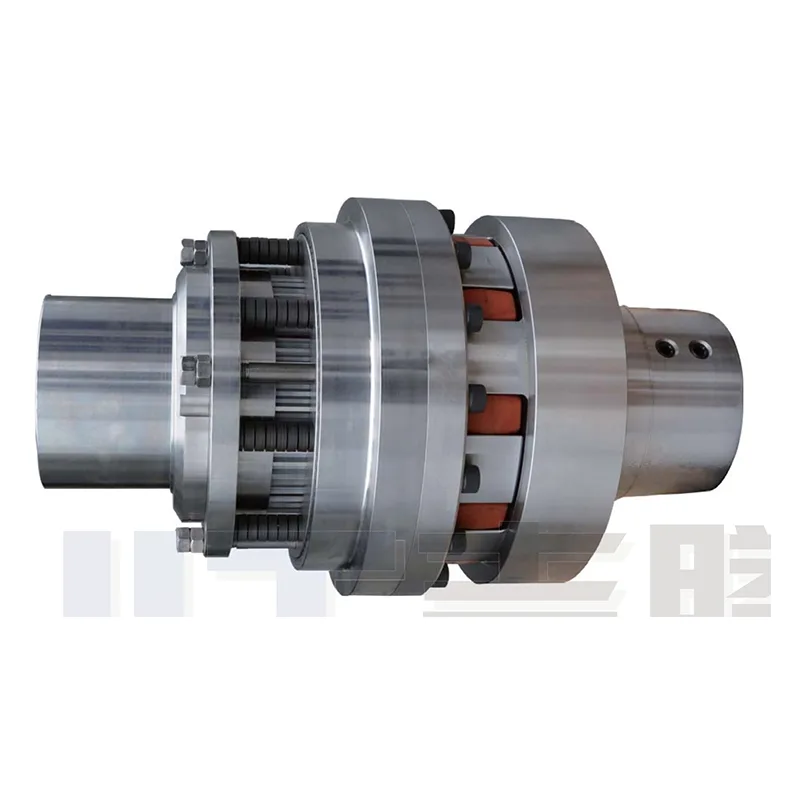

Combinazione di limitatore di coppia multidisco e giunto flessibile a ganascia (Spider) (1)

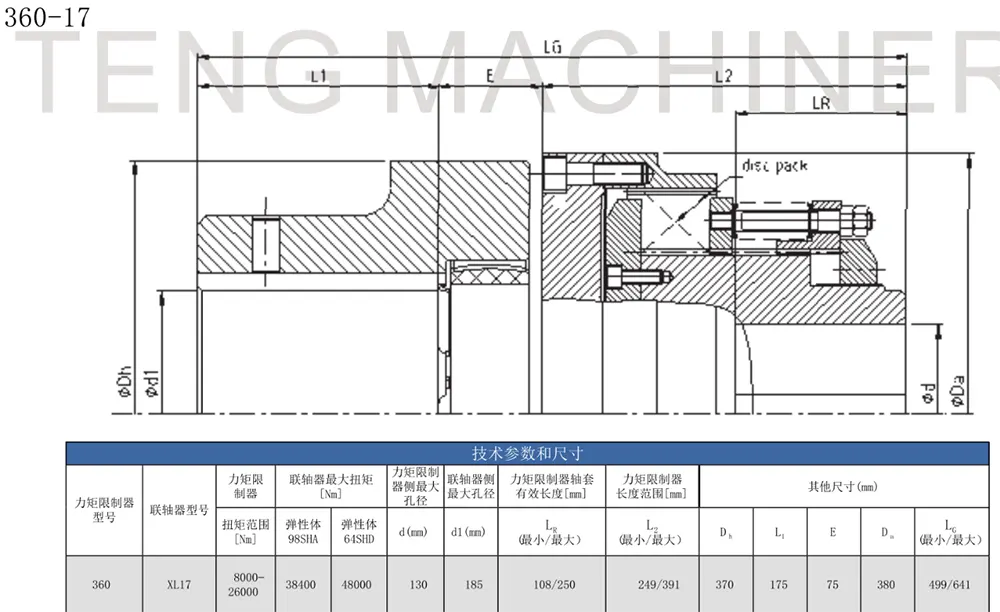

Combinazione di limitatore di coppia multidisco e giunto flessibile a ganascia (Spider) (2)

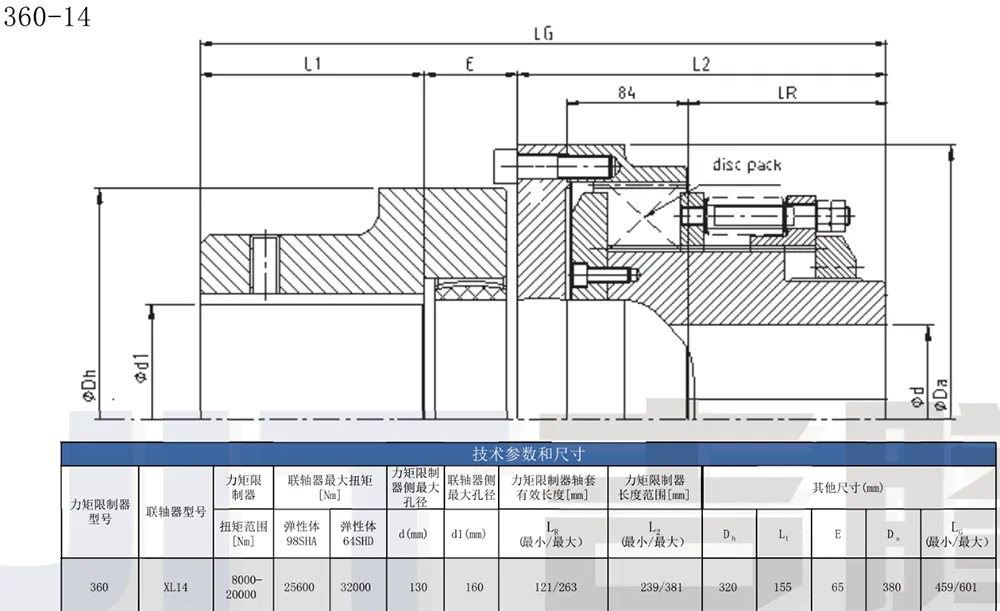

Combinazione di limitatore di coppia multidisco e giunto flessibile a ganascia (Spider) (3)

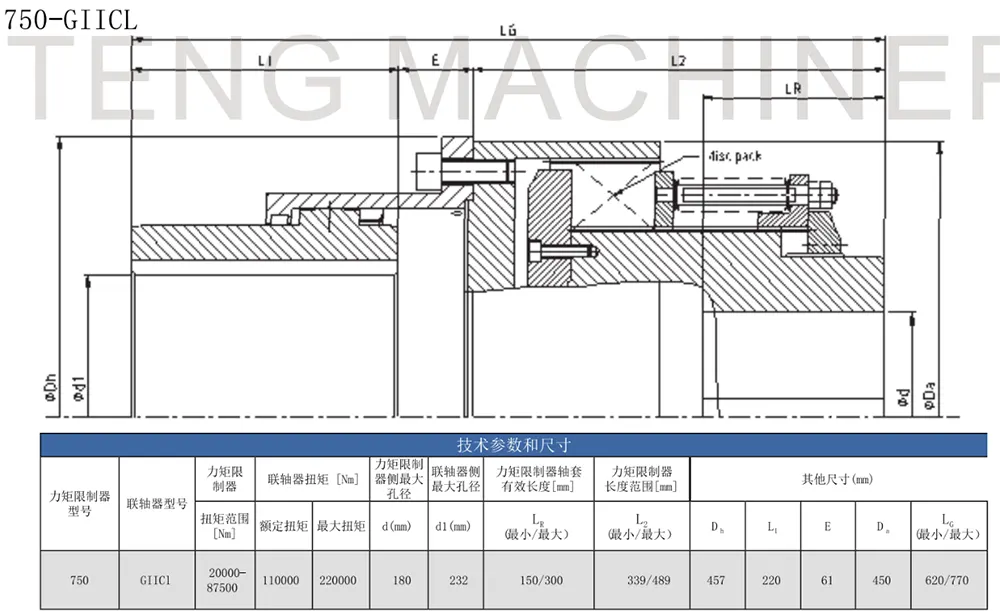

Combinazione di limitatore di coppia multidisco e giunto a ingranaggi interamente in acciaio (4)

Esempi tipici di applicazione del limitatore di coppia a frizione multipiastra

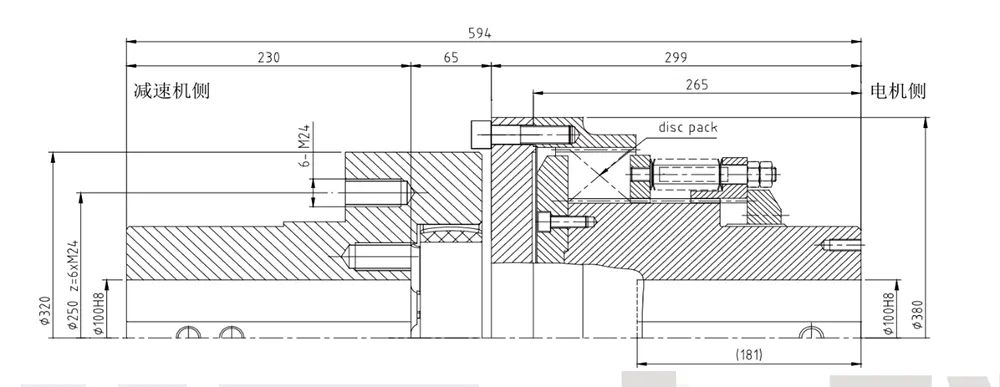

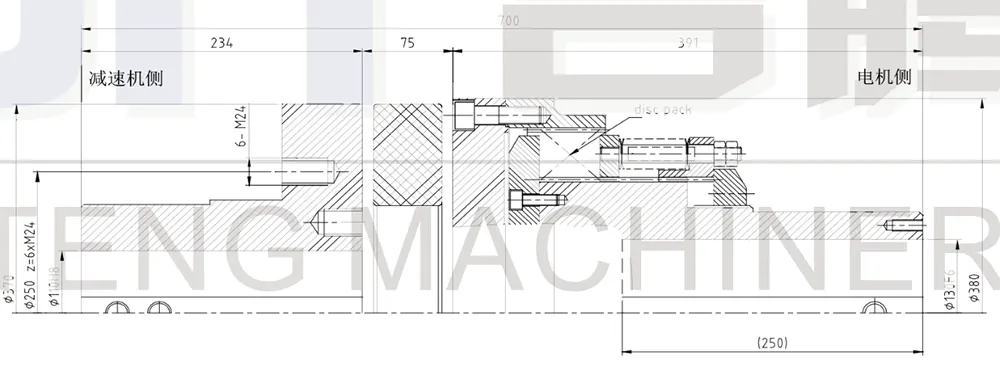

Utilizzato per l'azionamento di un trasportatore da 525 kW, installato tra il motore e il riduttore.

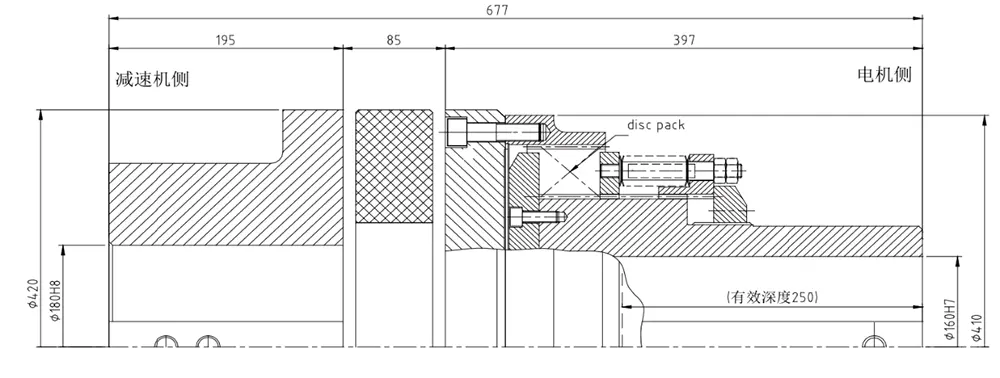

Utilizzato per l'azionamento di un trasportatore da 800 kW, installato tra il motore e il riduttore.

Utilizzato per l'azionamento di trasportatori da 1000 kW-1200 kW, installato tra il motore e il riduttore.

Specifiche tecniche e adattabilità

Il limitatore di coppia ad attrito multipiastra dimostra un'eccezionale adattabilità in termini di parametri, metodi di connessione, velocità di rotazione e compatibilità generale. È in grado di soddisfare i requisiti operativi e di installazione della stragrande maggioranza delle apparecchiature per carichi pesanti, supportando sia opzioni di selezione standardizzate che personalizzazioni personalizzate e non standard.

- Intervallo di carico di coppia: i modelli standard coprono lo spettro di coppia medio-alto, destinati principalmente ad applicazioni per apparecchiature pesanti. Per scenari specializzati e con carichi estremamente elevati, offriamo servizi di personalizzazione su misura basati sui parametri di coppia effettivi del cliente e sulle curve di carico delle apparecchiature, garantendo una compatibilità completa con tutti i tipi di ambienti operativi pesanti.

- Metodi di connessione dell'estremità dell'albero: compatibile con i due schemi di assemblaggio più diffusi sul mercato: può utilizzare una connessione con foro con chiavetta standard, adatta per alberi di trasmissione convenzionali, oppure essere accoppiata con un gruppo di bloccaggio senza chiavetta (boccola di espansione) per ottenere una connessione senza chiavetta, ideale per apparecchiature di trasmissione ad alta precisione e senza gioco e adatta a un'ampia gamma di diametri di albero.

- Adattabilità della velocità di rotazione: i modelli standard sono in grado di soddisfare direttamente le esigenze operative continue e ininterrotte delle apparecchiature a velocità medio-alta. Qualora la velocità nominale dell'attrezzatura superi il limite superiore del modello standard, possiamo ottimizzare in modo specifico i materiali di attrito e la struttura della molla interna per creare una soluzione personalizzata ad alta velocità, risolvendo efficacemente le sfide associate alla protezione da sovraccarico nelle applicazioni ad alta velocità.

- Compensazione del disallineamento di installazione: il prodotto può essere integrato con vari tipi di giunti flessibili per assorbire e compensare efficacemente gli offset assiali, le deviazioni radiali e i disallineamenti angolari che si verificano durante il processo di assemblaggio. Ciò riduce i severi requisiti di coassialità durante l'assemblaggio delle apparecchiature e aiuta a ridurre al minimo i costi di installazione e messa in servizio.

Vantaggi fondamentali

Rispetto ai tradizionali limitatori di coppia a frizione a piastra singola e a ritenuta tradizionali, il limitatore di coppia a frizione multipiastra dimostra vantaggi eccezionali in tre dimensioni chiave: capacità di carico, precisione di regolazione e resistenza ambientale. È progettato specificatamente per affrontare i punti critici del settore associati alle apparecchiature pesanti, come la difficoltà di protezione da sovraccarico, la suscettibilità all'usura e le limitazioni operative imposte da condizioni di lavoro difficili.

1. Elevata densità di coppia: gestione di carichi pesanti in spazi ristretti

Utilizzando una struttura a dischi di attrito sovrapposti multistrato, l'unità aumenta significativamente l'area di contatto di attrito complessiva. Senza aumentare le dimensioni esterne del prodotto o richiedere spazio di installazione aggiuntivo, può trasmettere in modo affidabile carichi di coppia massicci, raggiungendo livelli di diverse migliaia di Newton metri (N·m). Ciò lo rende ideale per macchinari industriali pesanti, come sistemi di trasporto su larga scala e attrezzature minerarie, risolvendo efficacemente la sfida dello spazio di installazione limitato spesso incontrato con macchinari pesanti.

2. Regolazione precisa della coppia ed elevata ripetibilità delle soglie di protezione

Gli operatori possono ottimizzare la coppia di slittamento su un ampio intervallo semplicemente regolando la pressione di precarico della molla interna. I parametri impostati presentano un'elevata ripetibilità e margini di errore estremamente bassi, garantendo una trasmissione di potenza efficiente e stabile in condizioni di carico operativo normali. In caso di sovraccarico improvviso, le superfici di attrito scivolano istantaneamente per dissipare la forza, fornendo protezione immediata alla soglia critica di sovraccarico e bilanciando contemporaneamente l'efficienza della trasmissione con la sicurezza dell'apparecchiatura.

3. Prestazioni superiori dei materiali: adattato per ambienti difficili e a rischio di esplosione

L'unità viene fornita di serie con dischi di attrito a secco di tipo industriale, privi di amianto. Evitando i tradizionali materiali di attrito inferiori, le superfici del disco presentano proprietà intrinseche antiruggine e resistenti all'usura, con una durata di servizio di gran lunga superiore a quella dei componenti di attrito standard. La struttura complessiva del prodotto è stata ottimizzata per ambienti operativi esigenti; Non richiedendo accessori di tenuta aggiuntivi o modifiche strutturali, può essere utilizzato direttamente in zone di lavoro speciali caratterizzate da un forte accumulo di polvere, contaminazione da olio o severi requisiti antideflagranti.

Domande frequenti

- D1: Qual è la differenza fondamentale tra il limitatore di coppia a frizione multipiastra e un limitatore di coppia di tipo a frizione standard?

R1: I limitatori di tipo a frizione standard utilizzano generalmente una struttura a piastra singola, che li rende adatti solo per carichi da leggeri a medi e per apparecchiature di piccole e medie dimensioni. Al contrario, il modello multidisco per carichi pesanti utilizza una struttura di attrito multistrato impilata, con conseguente densità di coppia significativamente più elevata. A un volume fisico equivalente, la sua capacità di carico è aumentata di parecchie volte, essendo in grado di sopportare carichi di coppia massicci che raggiungono migliaia di N·m, ed è specificamente progettato per applicazioni pesanti come macchinari minerari e sistemi di trasporto su larga scala.

- Q2: Questa unità può compensare i disallineamenti di installazione? È necessario acquistare anche un giunto separato?

A2: Il prodotto in sé non presenta una funzione di compensazione autocentrante intrinseca; pertanto, deve essere abbinato a un giunto flessibile per il funzionamento collaborativo. Se installata in combinazione, questa configurazione compensa efficacemente tre tipi di errori di installazione: assiale, radiale e angolare, semplificando così il processo di assemblaggio. È ideale per macchinari pesanti e di grandi dimensioni in cui è difficile ottenere un controllo preciso sulla coassialità dell'albero.

- D3: È necessario modificare la struttura di tenuta per l'utilizzo in ambienti pericolosi (a prova di esplosione)?

A3: non è richiesta alcuna modifica secondaria. L'unità viene fornita dotata in fabbrica di rivestimenti di attrito a secco privi di amianto, le cui proprietà dei materiali soddisfano pienamente i severi requisiti delle condizioni operative a prova di esplosione. Di conseguenza, la configurazione standard di fabbrica dell'unità può essere implementata direttamente in ambienti industriali difficili, compresi quelli caratterizzati da polvere, rischi di infiammabilità/esplosività, contaminazione da olio o elevata umidità, risparmiando così sia sui costi che sui tempi tipicamente associati al retrofit strutturale.

- Q4: Offrite la personalizzazione per le specifiche di coppia? È possibile produrre unità sulla base di disegni di apparecchiature specifiche?

R4: Sì, la personalizzazione è completamente supportata. Oltre alle nostre specifiche di coppia standard, il nostro team tecnico può progettare e ingegnerizzare modelli specializzati a coppia elevata adattati esattamente ai requisiti specifici dell'apparecchiatura del cliente, tenendo conto di fattori quali la coppia nominale, la capacità di carico di picco e la velocità di rotazione massima. Inoltre, offriamo servizi di lavorazione personalizzati per adattarsi a diametri di albero non standard e strutture di connessione uniche.
