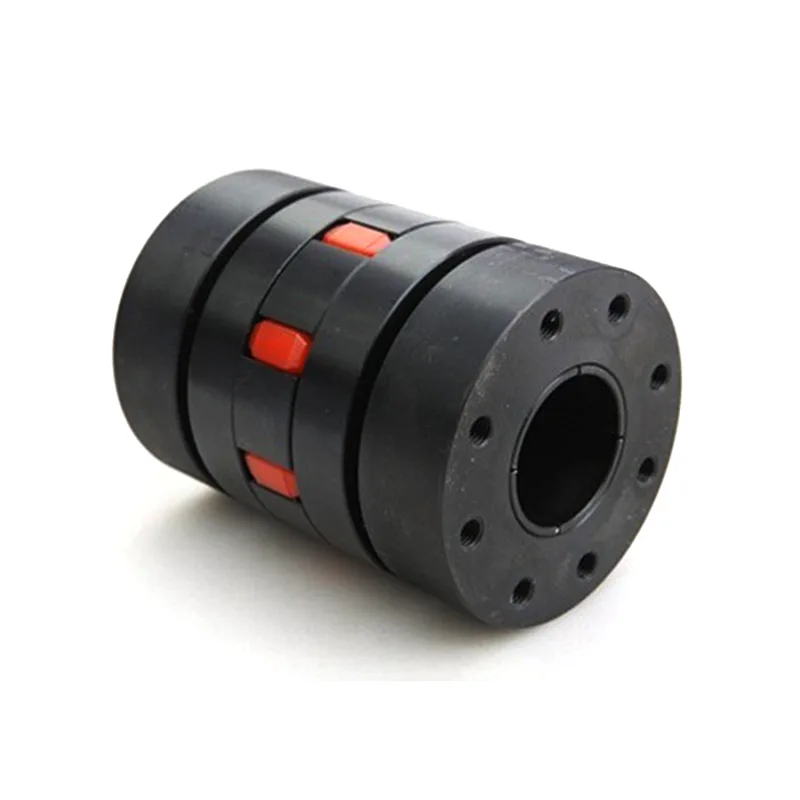

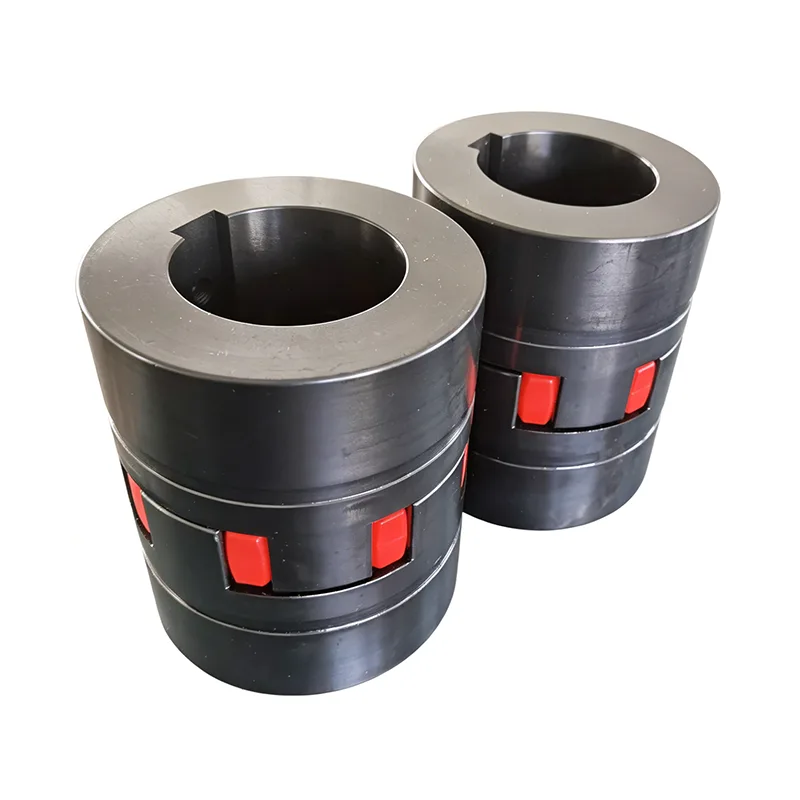

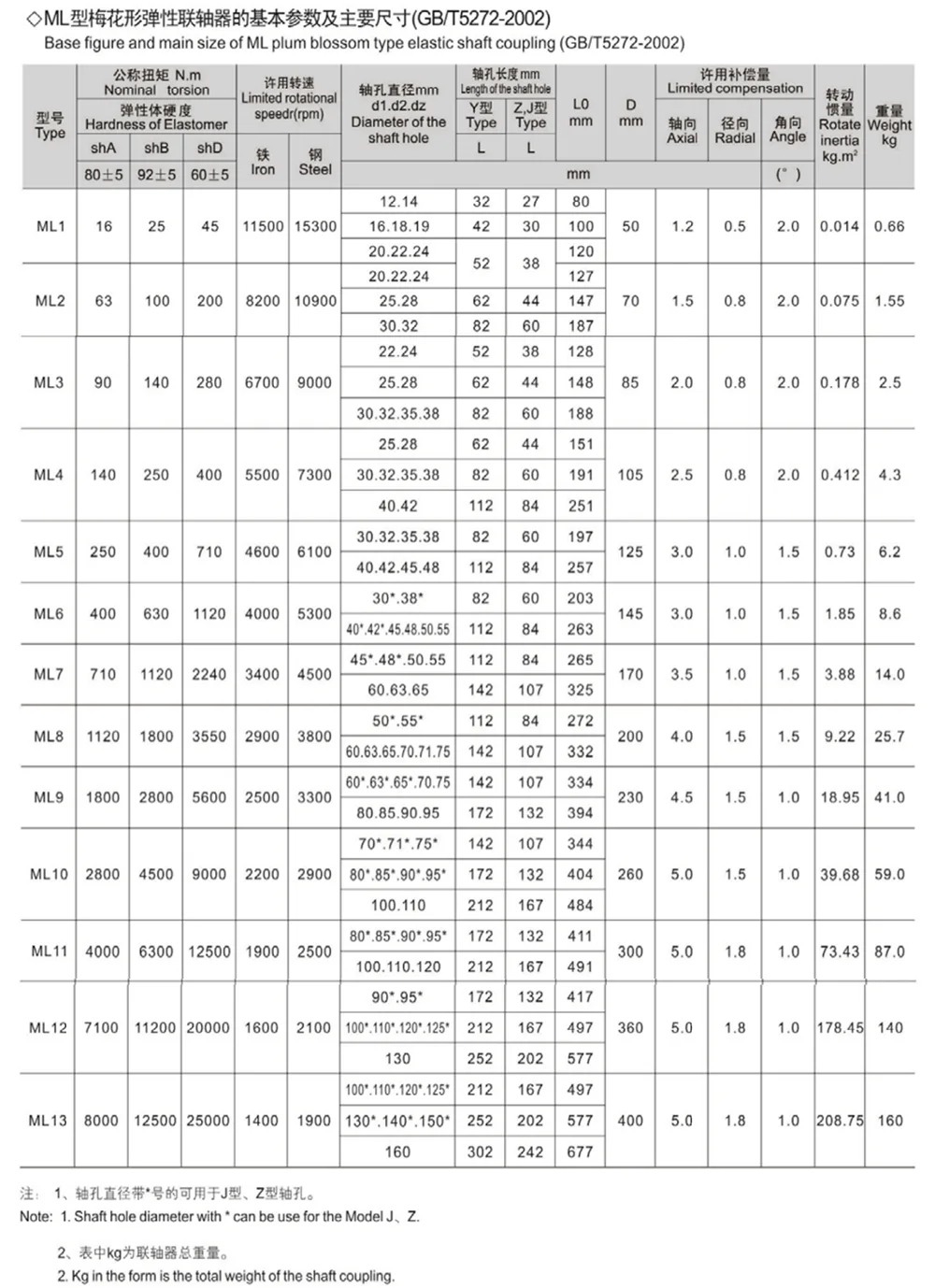

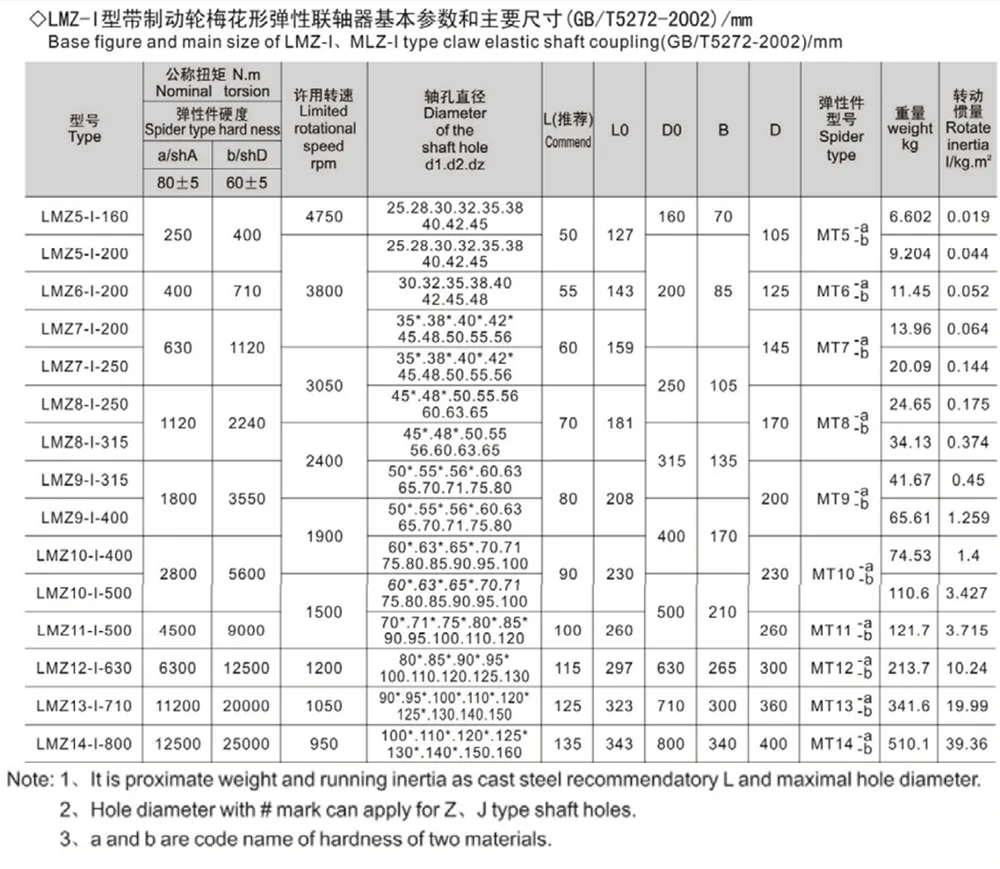

Giunto elastico a mascella

Comunemente indicato anche come giunti elastici di tipo Plum, il giunto elastico a ganascia è un componente di smorzamento flessibile ampiamente utilizzato nella trasmissione di potenza industriale, trovando ampia applicazione in vari sistemi di trasmissione ad albero di potenza medio-bassa.

Giunti elastici a ganascia rispetto ai giunti rigidi tradizionali

A differenza dei tradizionali giunti rigidi, il giunto elastico a ganascia utilizza un elemento elastico centrale a forma di prugna per collegare in modo flessibile le due metà del giunto (ciascuna dotata di "ganasce" sporgenti). Questo design consente al giunto di compensare automaticamente il disallineamento relativo dell'albero tra le apparecchiature collegate, smorzando efficacemente le vibrazioni operative.

Grazie a una serie completa di vantaggi, tra cui semplicità strutturale, assenza di requisiti di lubrificazione, facilità di manutenzione ed elevata capacità di carico, è diventato il componente preferito per applicazioni che comportano frequenti arresti-avvii e rapidi cambi di marcia avanti-indietro.

Tuttavia, il prodotto presenta limitazioni operative specifiche; generalmente non è adatto per applicazioni pesanti o scenari specializzati in cui lo spazio assiale è fortemente limitato. Si consiglia agli acquirenti di selezionare il modello specifico in base alle condizioni operative effettive dell'apparecchiatura per garantire compatibilità ottimale e prestazioni stabili.

Composizione strutturale

Il giunto elastico a mascella presenta un design aerodinamico e scientificamente progettato. Con una componentistica minimale e una logica di assemblaggio semplice, si pone come un componente di trasmissione flessibile altamente pratico e leggero.

1. Struttura dell'assemblaggio principale:

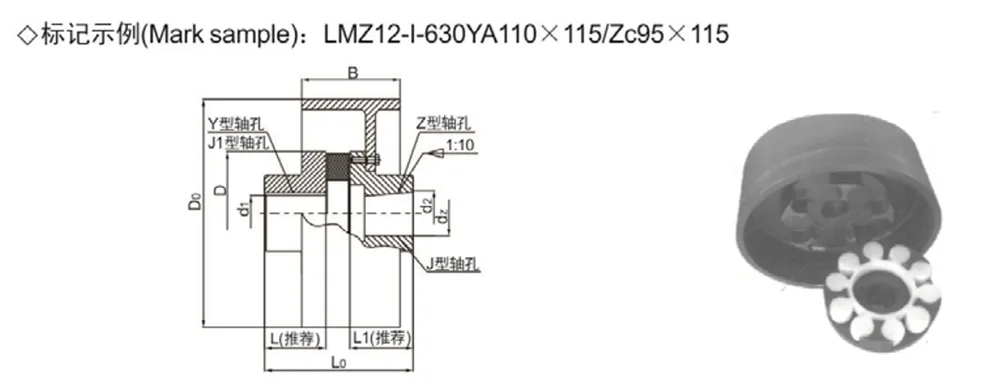

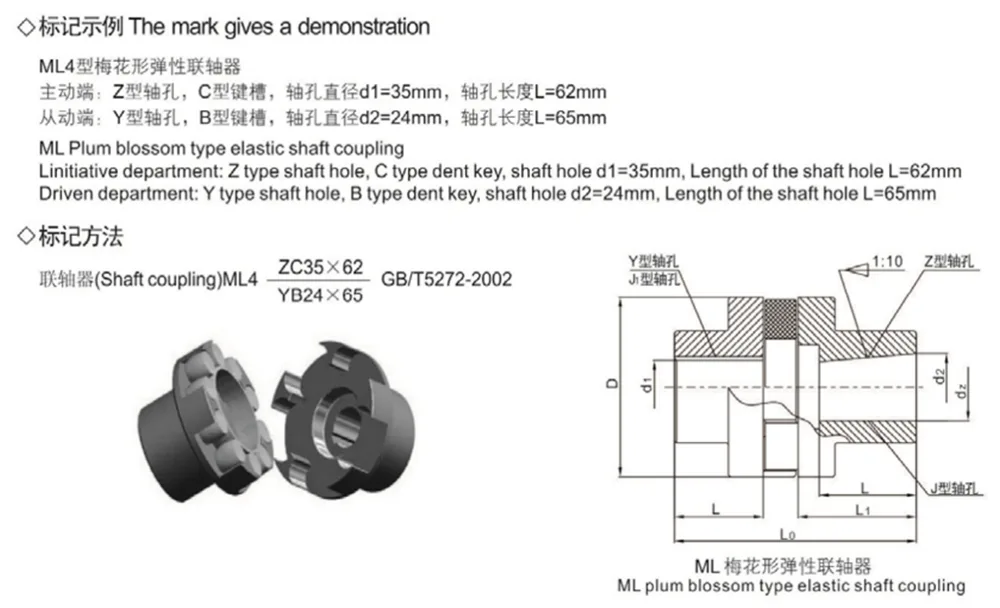

L'assemblaggio completo è costituito da due metà di accoppiamento identiche, ciascuna dotata di "ganasce" o alette sporgenti, e di un inserto elastico centrale a forma di prugna. La potenza viene trasmessa stabilmente attraverso il meccanismo poiché le ganasce afferrano saldamente e si impegnano con l'elemento elastico.

2. Meccanismo di trasmissione flessibile:

L'inserto elastico a forma di prugna funge da mezzo di smorzamento centrale, inserito tra le ganasce delle due metà del giunto. Eliminando il contatto diretto metallo-metallo, questo design riduce sostanzialmente l'usura della trasmissione e attenua gli shock meccanici sull'apparecchiatura.

3. Design leggero e compatto:

Con un diametro esterno complessivo ridotto e un ingombro minimo di installazione, il giunto è ideale per layout di apparecchiature compatti, garantendo che non imponga alcun carico strutturale al macchinario host.

Vantaggi del prodotto

Il giunto elastico a mascella è progettato specificamente per scenari standard di trasmissione di potenza medio-bassa. I suoi vantaggi principali (stabilità, durata, funzionamento esente da manutenzione ed elevata adattabilità) lo rendono un componente altamente adatto per la maggior parte delle applicazioni di apparecchiature industriali generali.

1. Compensazione del disallineamento dell'albero incorporata

Compensa automaticamente gli errori di offset relativi tra gli alberi di trasmissione, mitigando le balbettature della trasmissione e i problemi di usura causati da deviazioni di installazione e deformazioni operative, migliorando così la stabilità della trasmissione.

2. Smorzamento e buffering delle vibrazioni superiori

Sfruttando le caratteristiche di trasmissione flessibile del suo elemento in elastomero, smorza efficacemente le vibrazioni operative e assorbe gli shock di avvio/spegnimento, riduce il rumore operativo e protegge componenti critici come motori e mandrini.

3. Esente da lubrificazione e di facile manutenzione

La struttura complessiva non richiede lubrificazione, eliminando il rischio di perdite o infiltrazioni di olio. Non richiede alcuna manutenzione quotidiana complessa, riducendo significativamente la manutenzione delle apparecchiature e i costi di manodopera.

4. Elevata capacità di carico e comoda manutenzione

Offre eccellenti prestazioni di carico rispetto alle sue dimensioni, rendendolo adatto per applicazioni a funzionamento continuo con potenze da piccole a medie. Sostituire successivamente l'elemento in elastomero è un processo semplice; può essere realizzato semplicemente spostando assialmente uno dei semigiunti, garantendo un'elevata efficienza di manutenzione.

Scenari applicabili

In base al design strutturale e alle caratteristiche prestazionali, il giunto elastico a ganascia è specificamente progettato per applicazioni di trasmissione stabili, comprese quelle che comportano commutazioni frequenti, offrendo un ambito di applicazione chiaramente definito e consentendo una selezione precisa del prodotto.

- Apparecchiature di trasmissione di avvio/arresto ad alta frequenza: progettate specificatamente per sistemi di azionamento di potenza da piccola a media che richiedono frequenti avviamenti, arresti e commutazioni avanti/indietro; ammortizza efficacemente i carichi d'urto generati durante queste transizioni.

- Velocità da media a bassa: attrezzatura operativa stabile: adatta per i sistemi di azionamento di macchinari industriali che funzionano a velocità da basse a medie, rendendola ideale per ambienti di produzione in cui sono poste elevate esigenze di stabilità della trasmissione e affidabilità operativa.

- Apparecchiature di piccola/media potenza per uso generale: ampiamente utilizzate in vari sistemi di trasmissione meccanica di piccola e media potenza; funge da componente di trasmissione standard per linee di assemblaggio industriali convenzionali e macchinari di lavorazione generici.

Domande frequenti

- Q1: Richiede lubrificazione o manutenzione periodica?

R1: Il giunto elastico a ganascia presenta una struttura di trasmissione in elastomero flessibile che non richiede lubrificazione durante il funzionamento, eliminando i problemi di contaminazione dell'olio. Non richiede manutenzione nell'uso quotidiano; gli unici requisiti richiesti sono controlli periodici per garantire che l'elastomero sia esente da invecchiamento o usura eccessiva, con conseguenti costi operativi e di manutenzione estremamente bassi.

- Q2: Questo giunto è adatto per apparecchiature ad alta velocità o con carichi pesanti?

R2: Questo prodotto è progettato principalmente per applicazioni di trasmissione di potenza a velocità medio-bassa e di potenza medio-piccola, specificatamente adattato per condizioni che comportano frequenti avviamenti/arresti e commutazioni avanti/indietro. Non è progettato per sopportare carichi pesanti prolungati o operazioni ad altissima velocità; per scenari con carichi pesanti, consigliamo di passare a un giunto specializzato per carichi pesanti.

- D3: È necessario smontare l'intero gruppo per sostituire l'elastomero dello spider?

A3: Non è necessario smontare l'intero assieme; l'elastomero può essere sostituito semplicemente spostando assialmente i due semigiunti. Questa procedura è rapida e semplice e non influisce sulla struttura principale dell'apparecchiatura. Tuttavia, ciò presuppone che sia stato fornito un gioco assiale sufficiente all'interno della configurazione dell'apparecchiatura.
