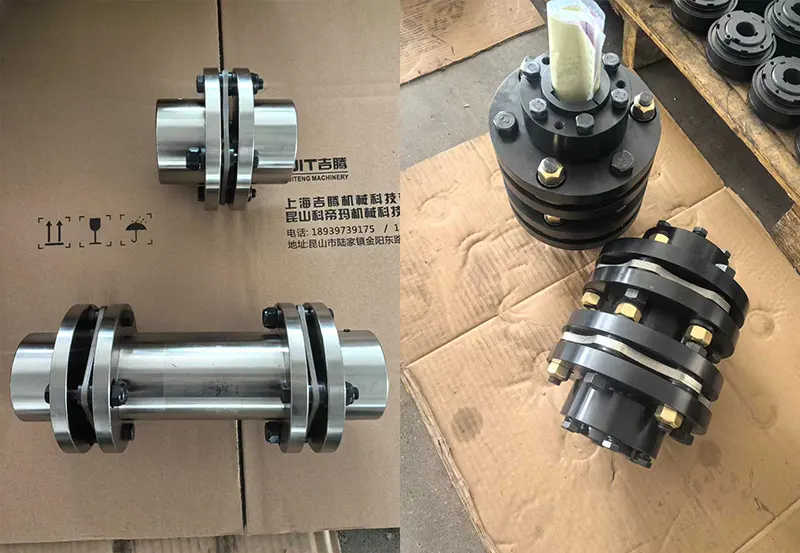

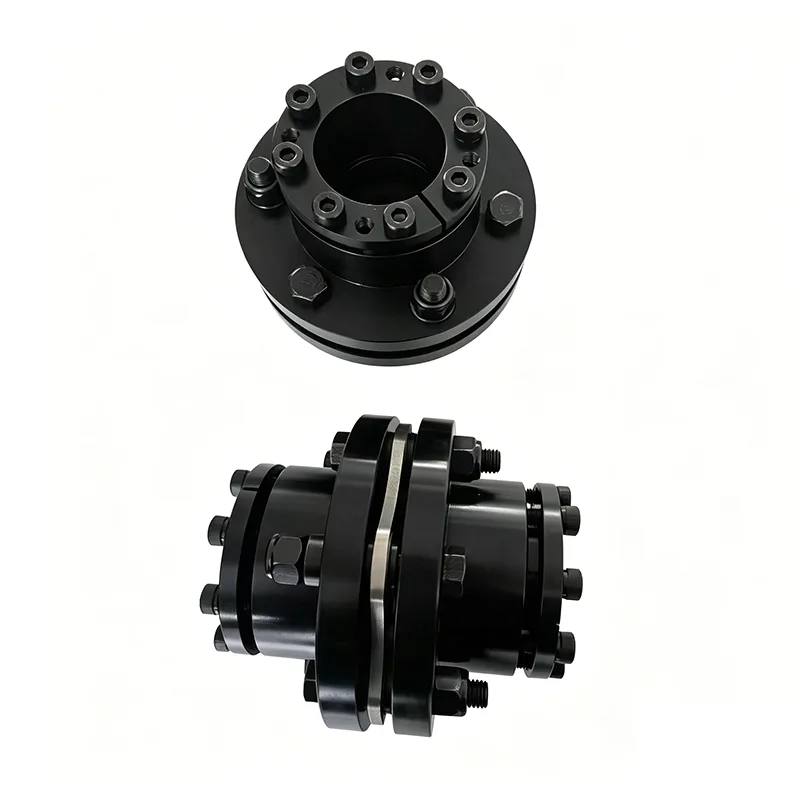

Accoppiamento a membrana

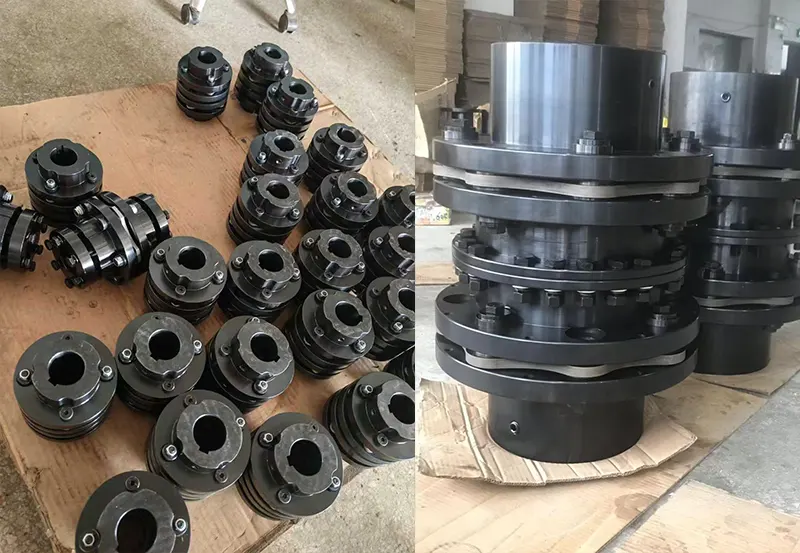

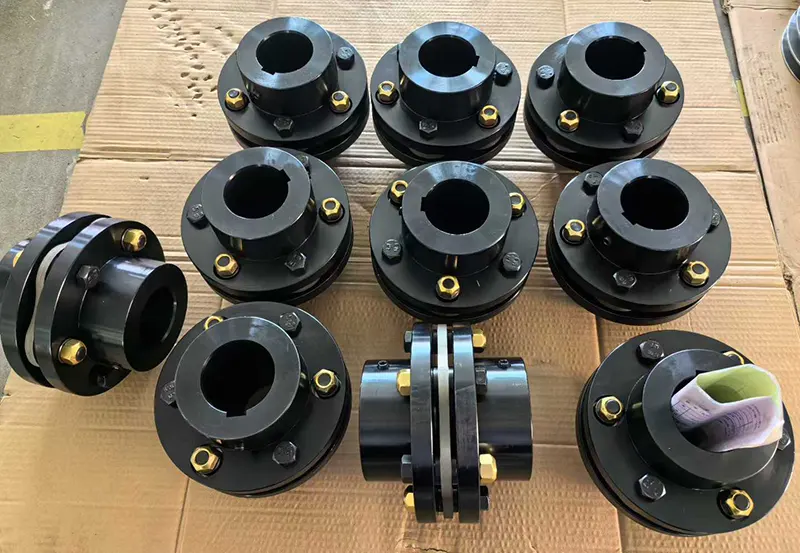

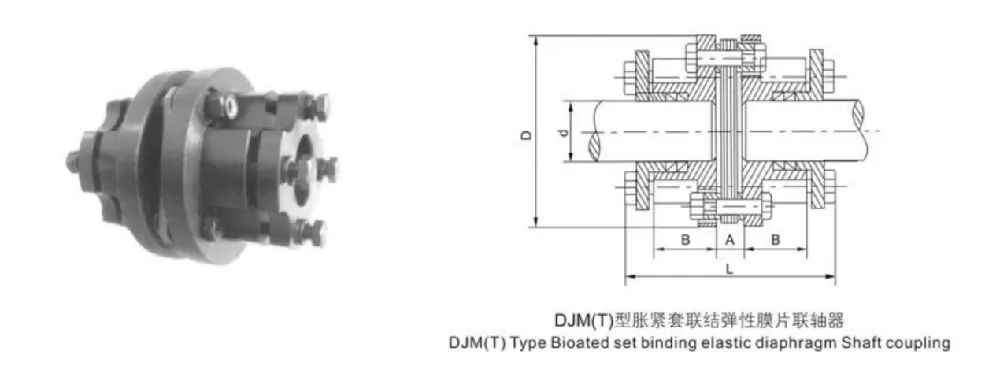

I nostri giunti a membrana sono costituiti da diversi set di sottili diaframmi in acciaio inossidabile (impilati insieme, disponibili in configurazioni a collegamento e a pezzo singolo) imbullonati alternativamente ai due mozzi di accoppiamento. Compensano lo spostamento relativo tra due alberi attraverso la deformazione elastica delle membrane. Caratterizzati da un design esente da lubrificazione, struttura compatta, elevata robustezza e resistenza alla corrosione, questi giunti sono adatti per un'ampia gamma di condizioni operative difficili; inoltre, sono di più facile manutenzione rispetto ai giunti a ingranaggi e godono di un'applicazione molto diffusa.

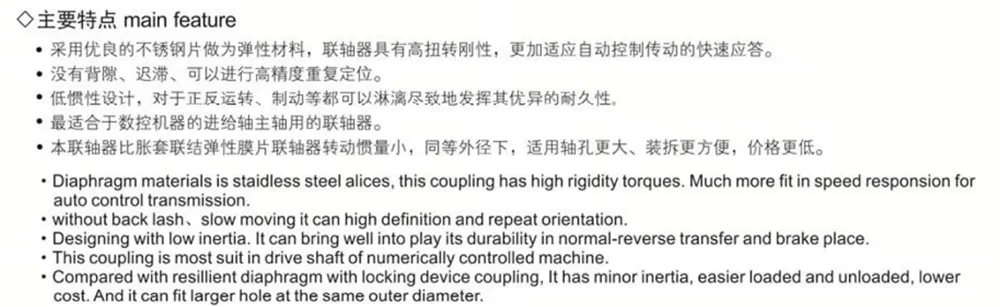

Caratteristiche del prodotto

Il giunto a membrana compensa lo spostamento relativo tra due alberi collegati attraverso la deformazione elastica dei suoi diaframmi. È un giunto flessibile ad alte prestazioni che utilizza elementi elastici metallici. Le caratteristiche principali includono: nessuna necessità di lubrificazione; una struttura compatta; alta resistenza; una lunga durata; gioco rotazionale nullo; e immunità agli effetti delle fluttuazioni di temperatura e della contaminazione dell'olio. Inoltre, mostra un'eccellente resistenza agli acidi, agli alcali e alla corrosione in generale, rendendolo ideale per i sistemi di trasmissione ad albero che operano in ambienti caratterizzati da alte temperature, elevate velocità di rotazione o presenza di mezzi corrosivi.

Scenari applicativi

L'accoppiamento a membrana è ampiamente applicabile ai sistemi di trasmissione ad albero in una vasta gamma di apparecchiature meccaniche. Questi includono pompe dell'acqua (in particolare pompe chimiche e ad alta potenza), ventilatori (in particolare modelli ad alta velocità), compressori, macchinari idraulici, macchinari petroliferi, macchinari per la stampa, macchinari tessili, macchinari chimici, macchinari minerari, macchinari metallurgici e applicazioni aerospaziali (come gli elicotteri). Viene utilizzato anche nei sistemi di trasmissione di potenza ad alta velocità per navi marine, turbine a vapore, macchinari elettrici a pistoni, veicoli cingolati e sistemi di trasmissione meccanica ad alta velocità e alta potenza per gruppi elettrogeni. Dopo il bilanciamento dinamico, la sua applicazione nei sistemi di alberi di trasmissione ad alta velocità è diventata una pratica comune e consolidata.

Vantaggi del prodotto

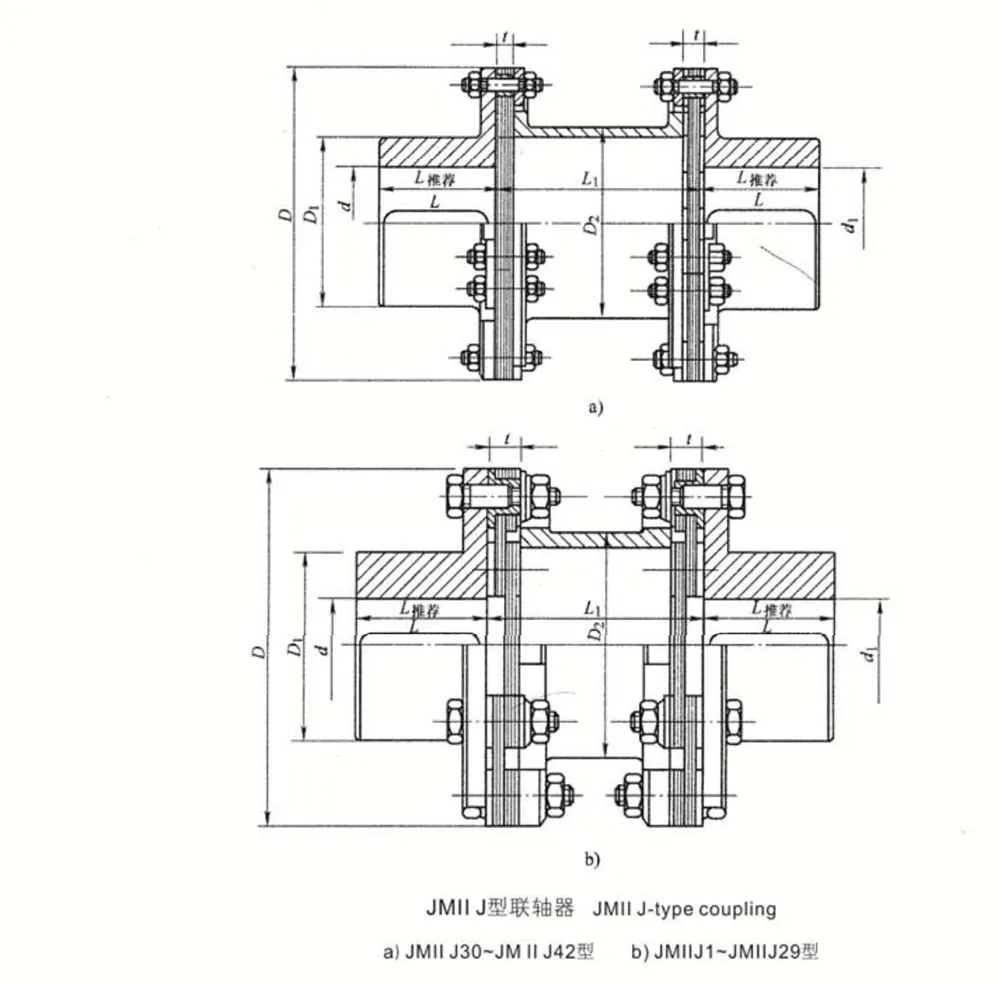

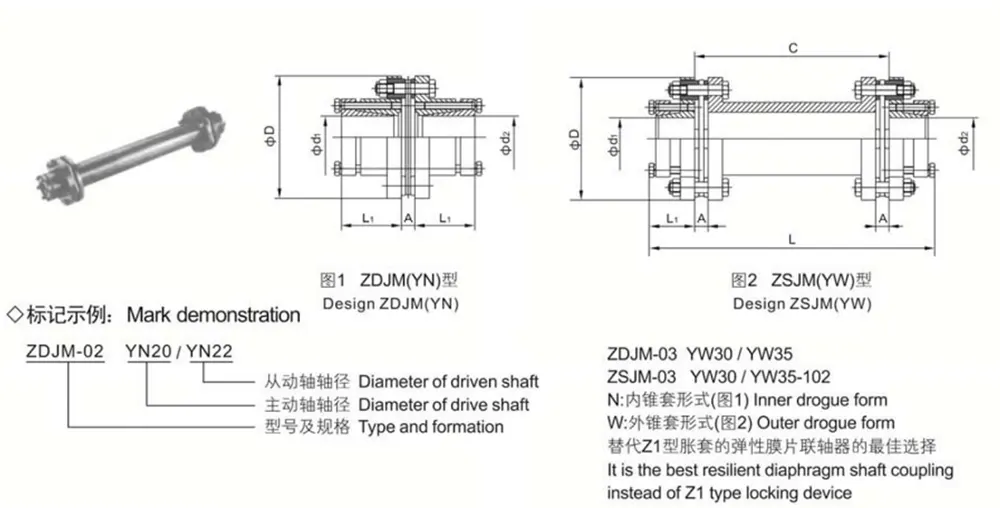

Rispetto ai tradizionali giunti a ingranaggi, il giunto a membrana elimina lo scorrimento relativo tra i componenti. Di conseguenza, non richiede lubrificazione o sigillatura, funziona silenziosamente, non richiede praticamente alcuna manutenzione ed è relativamente semplice da produrre; può effettivamente servire come sostituto dei giunti a ingranaggi in molte applicazioni. Nelle applicazioni pratiche di ingegneria, il design che incorpora un albero intermedio è generalmente preferito, poiché questa configurazione migliora significativamente la capacità del giunto di compensare i disallineamenti assiali e radiali tra i due alberi collegati.

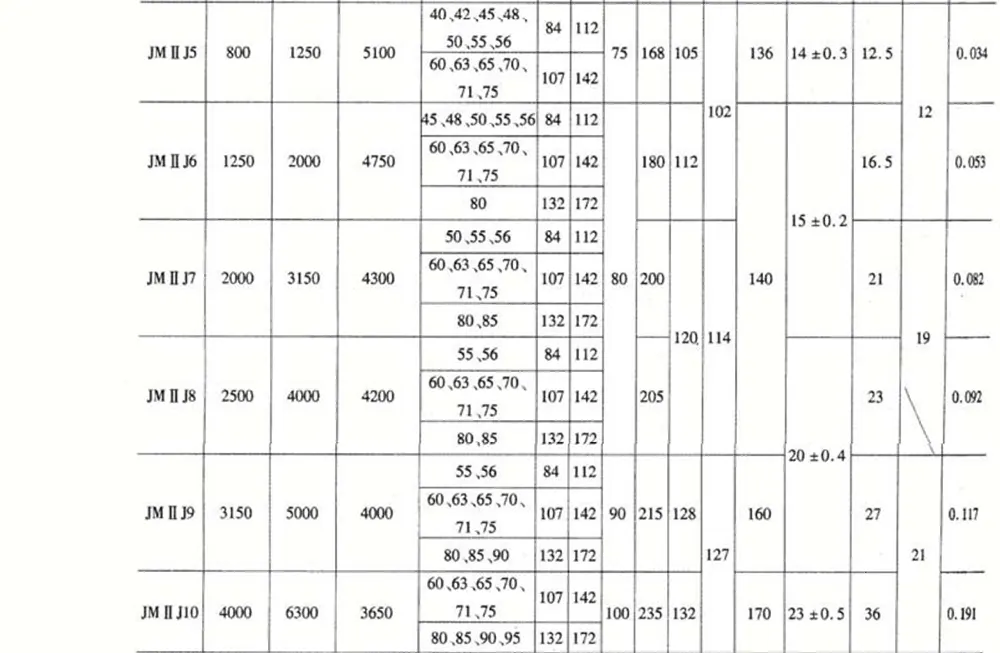

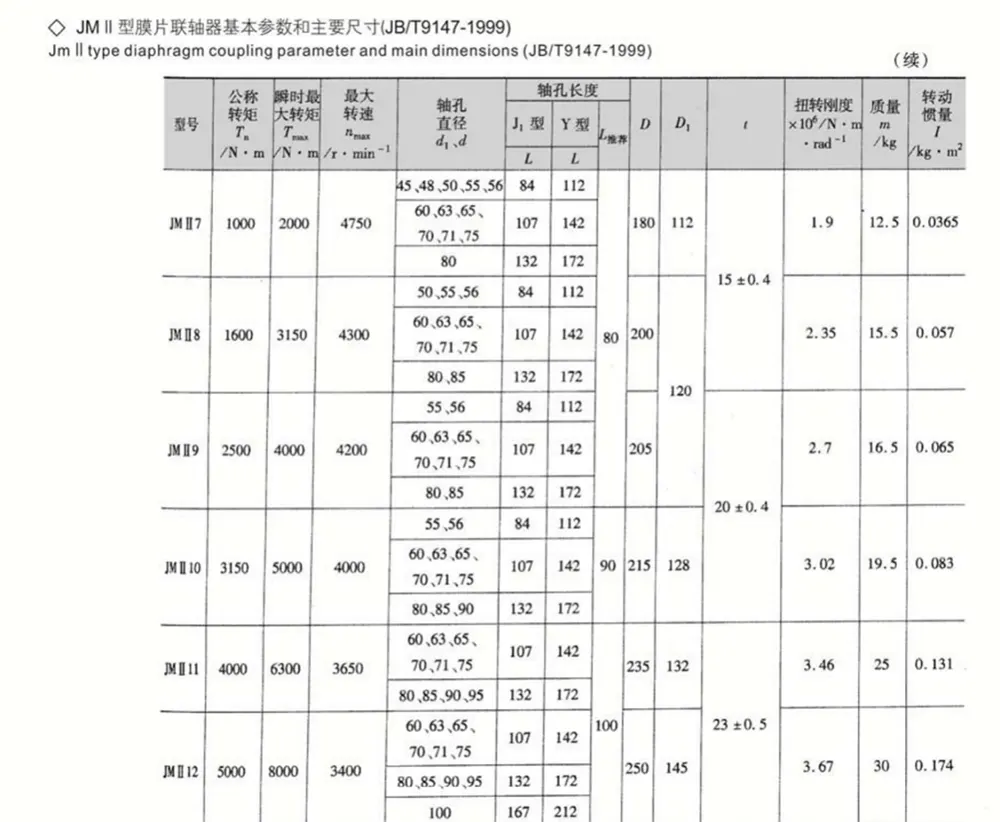

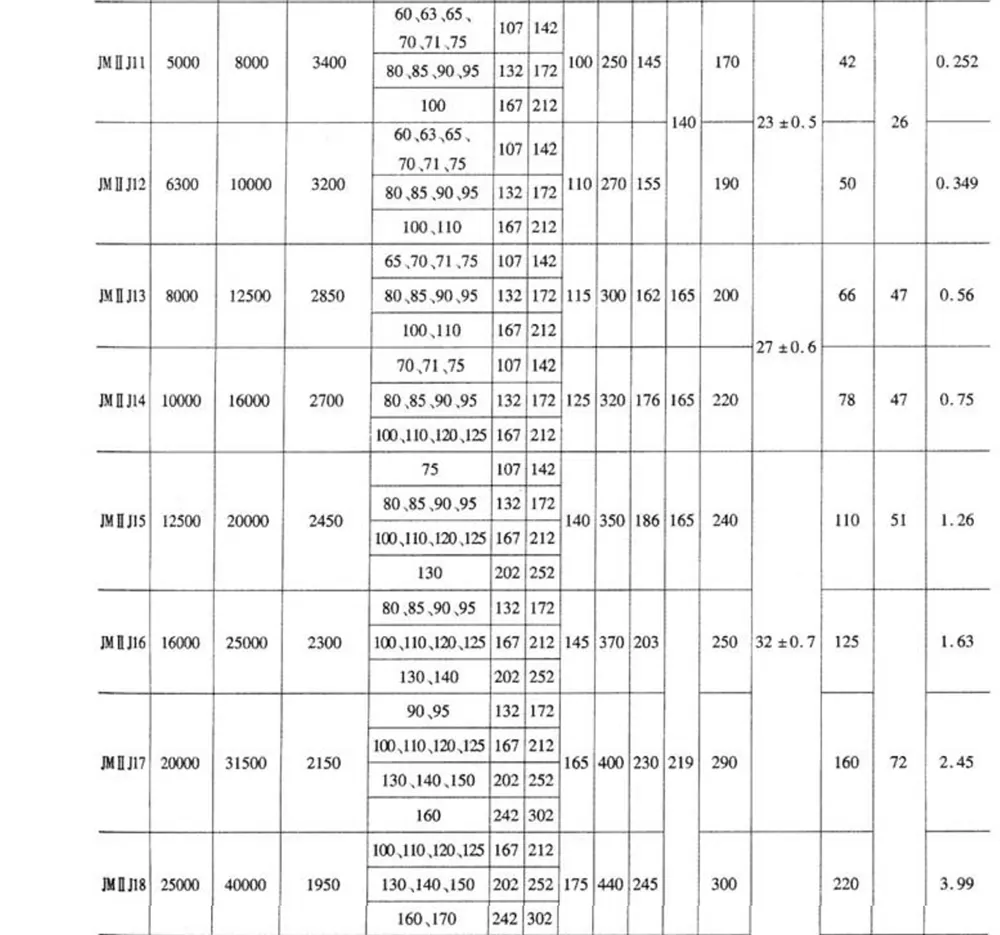

Note:

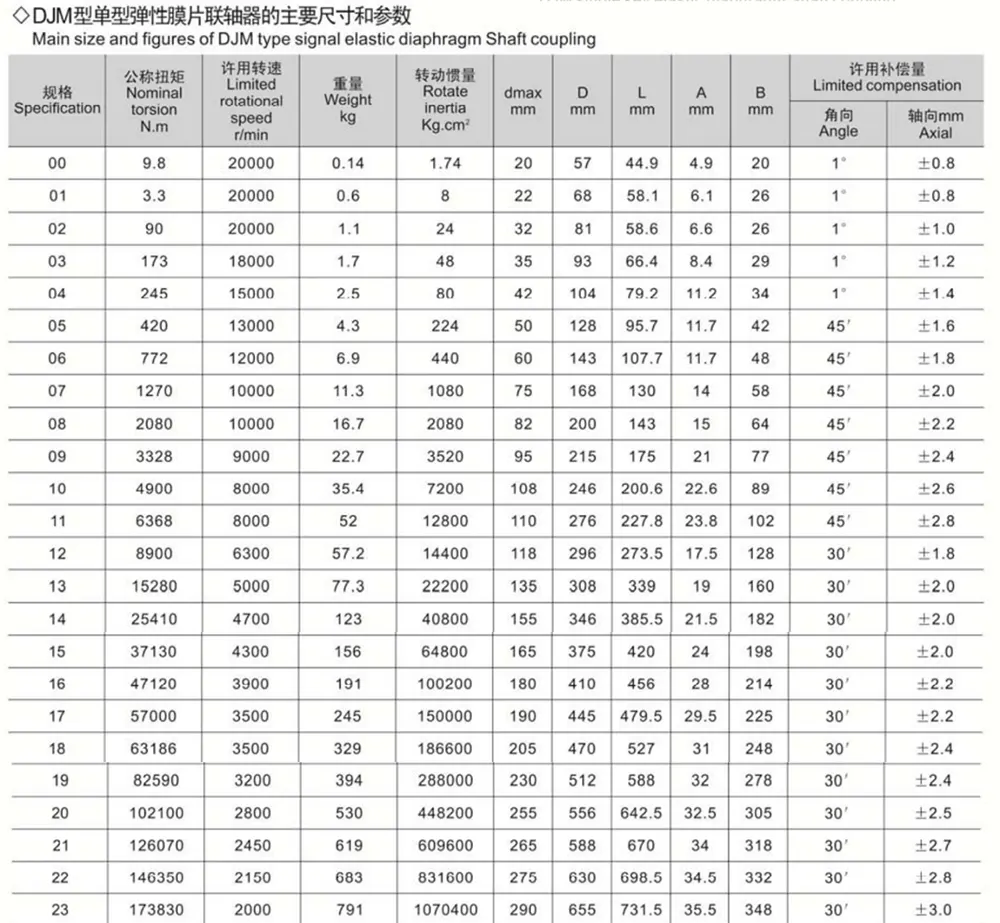

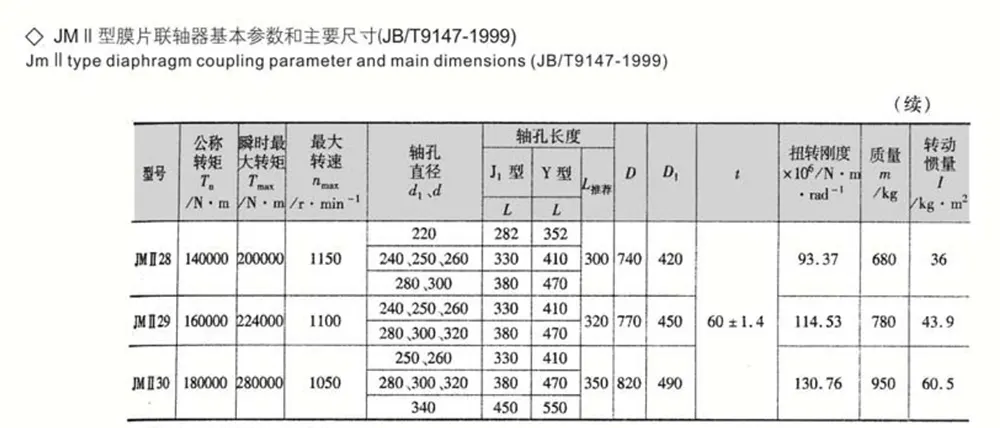

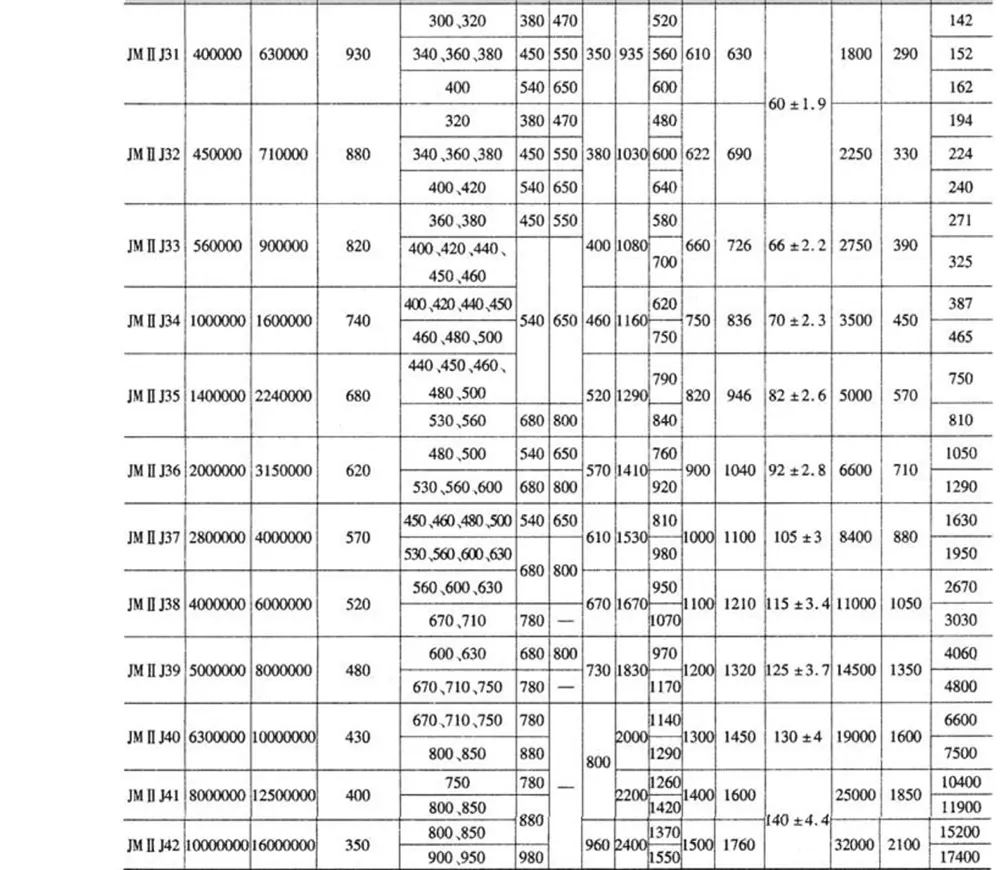

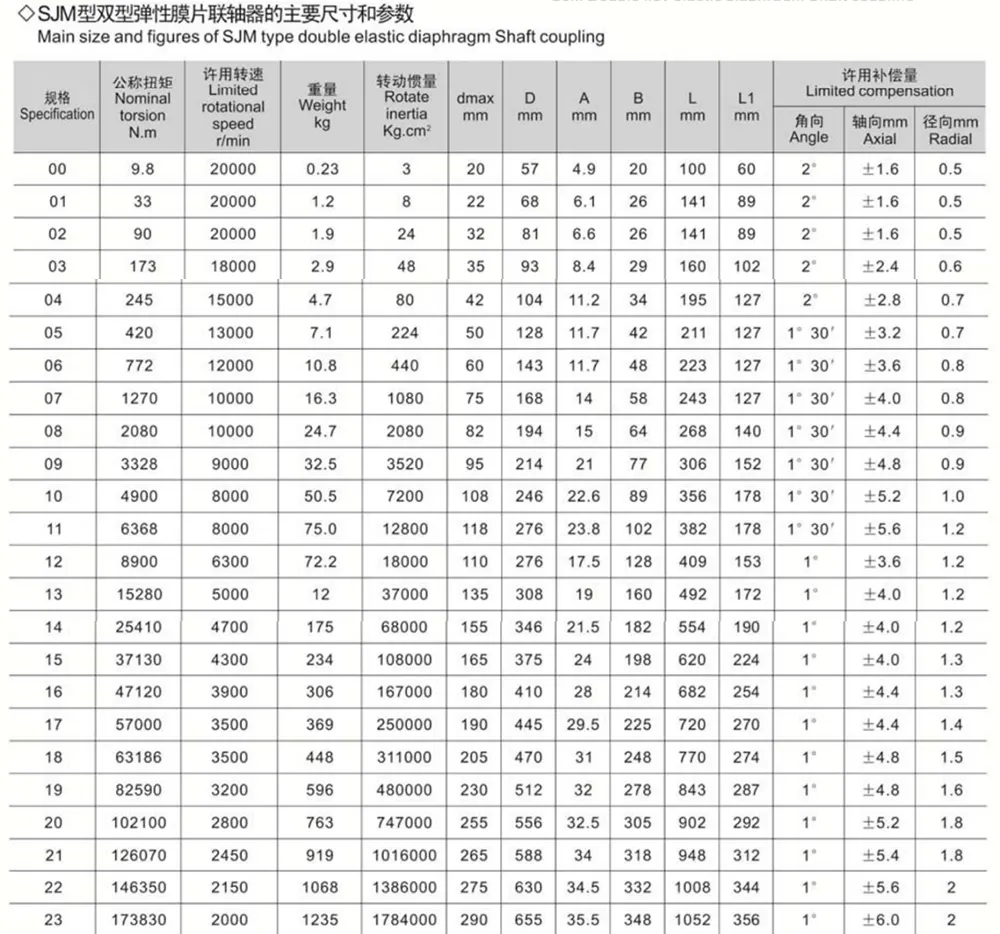

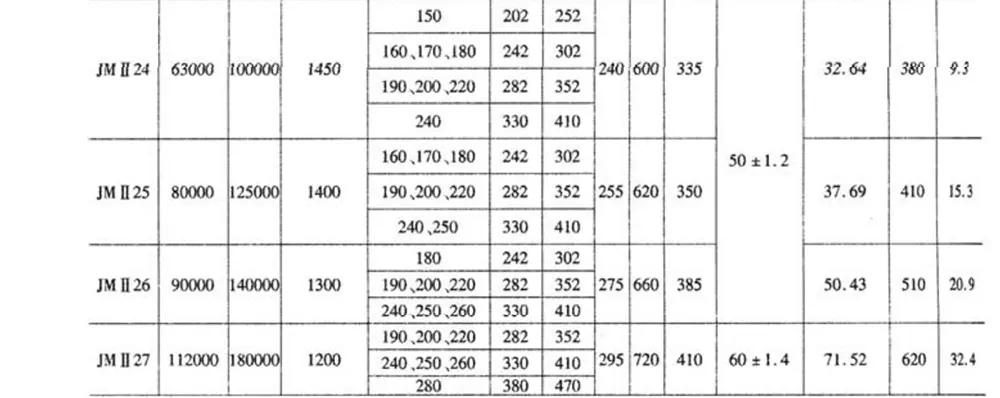

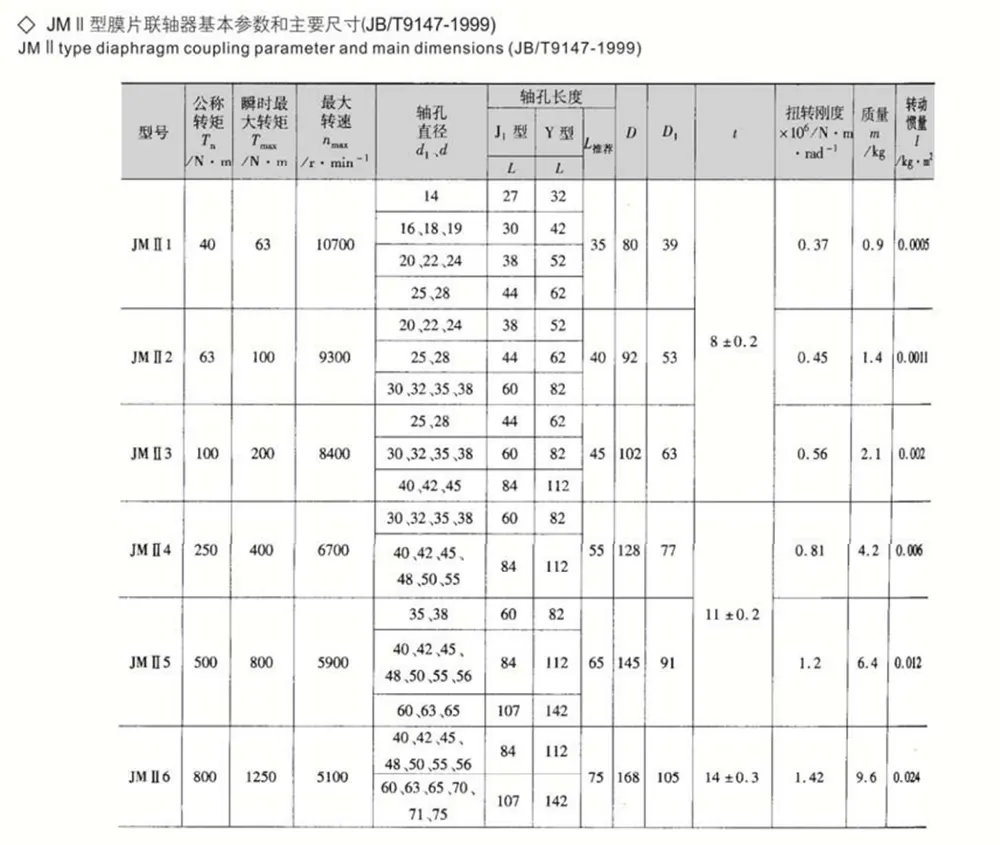

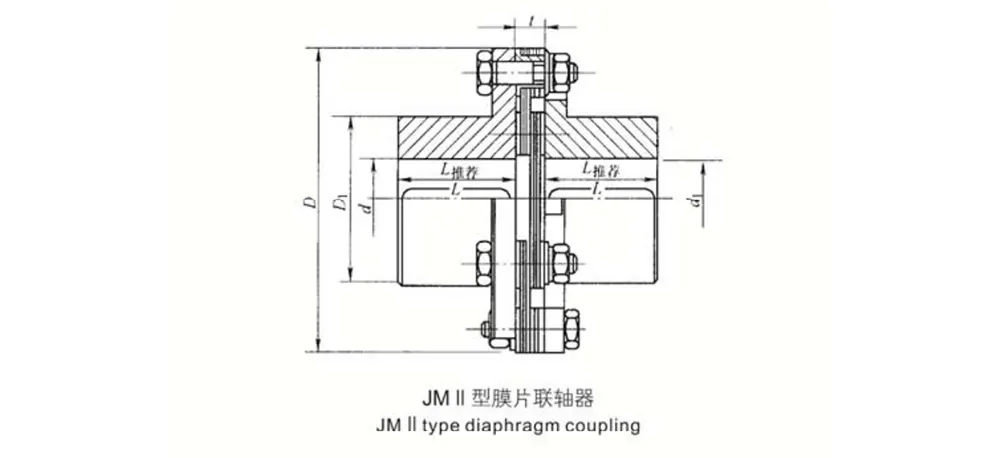

1.  Per la selezione è preferibile la lunghezza del foro consigliata Lrec.

2.  La massa e il momento di inerzia sono valori approssimativi calcolati in base a Lrec.

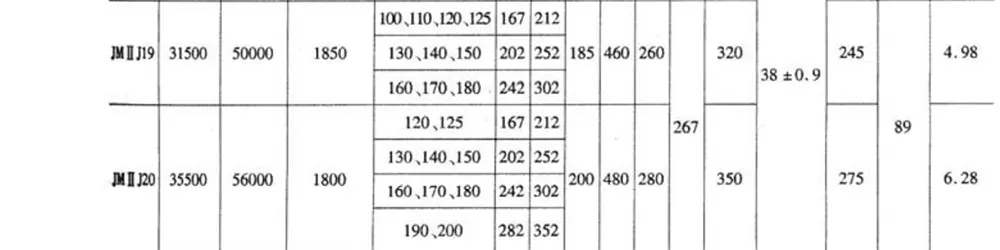

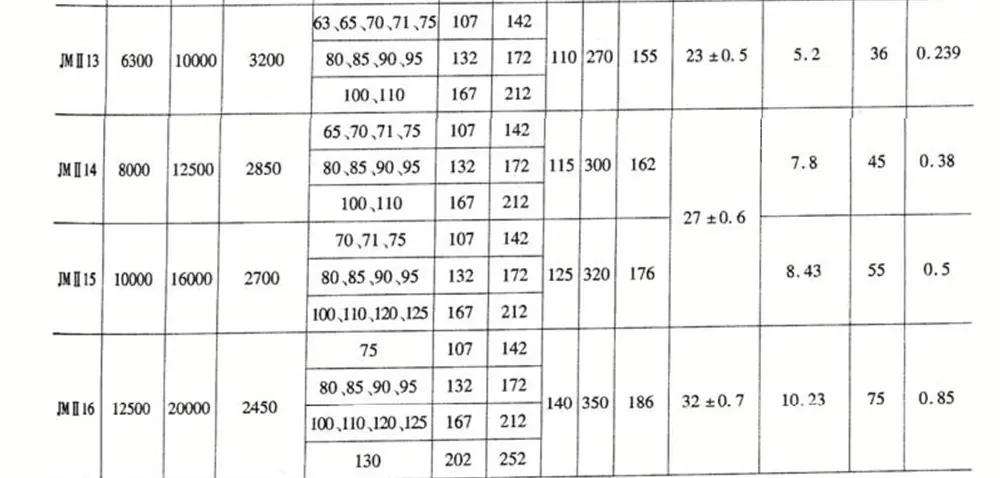

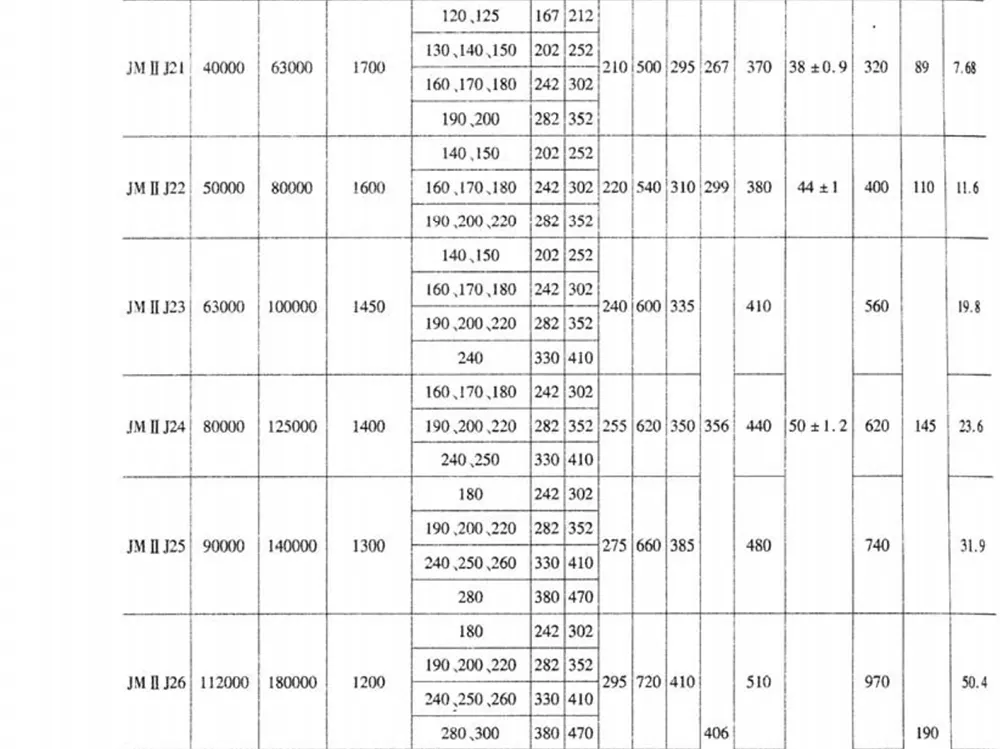

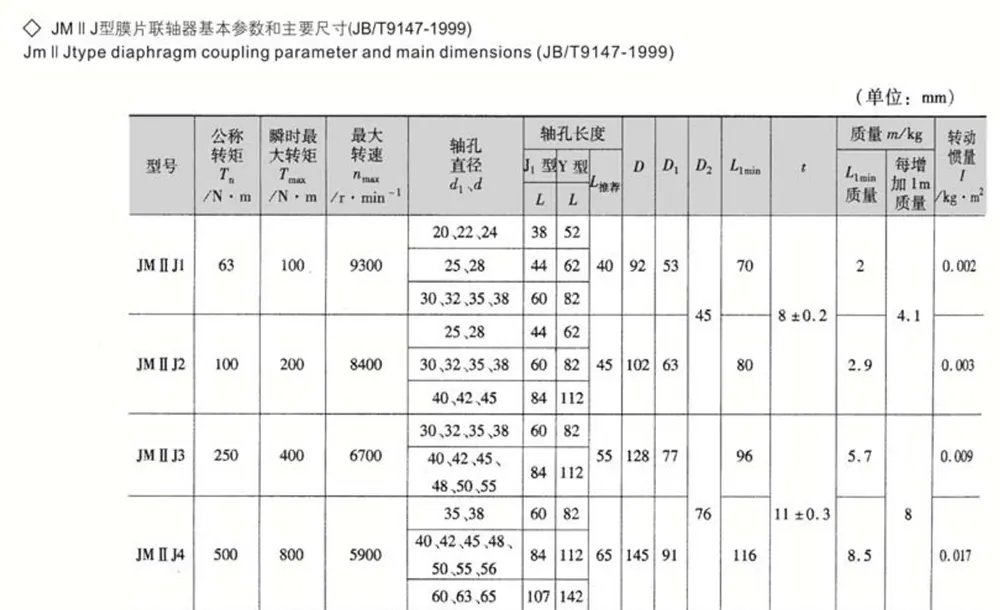

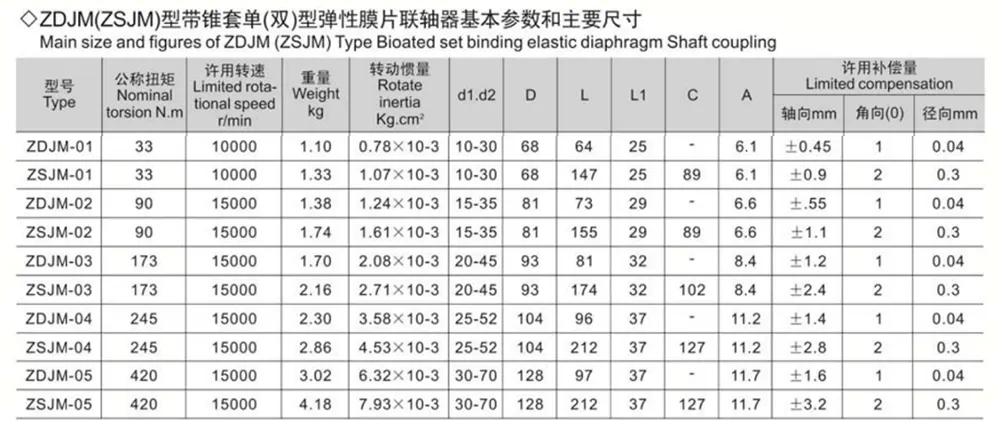

Note:

1.Per la selezione è preferibile la lunghezza consigliata Lrec.

2.Massa e momento d'inerzia sono valori approssimativi calcolati in base a Lrec.
