Giunto industriale HRC

Non richiedendo lubrificazione e richiedendo una manutenzione minima, sono ampiamente applicabili a macchinari generali come ventilatori, pompe dell'acqua e compressori.

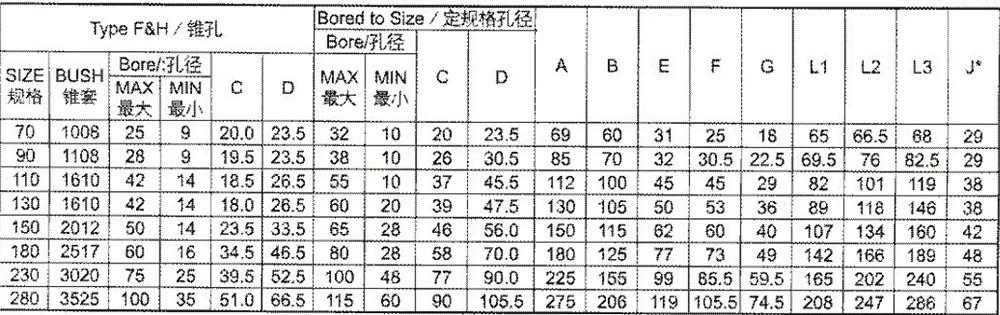

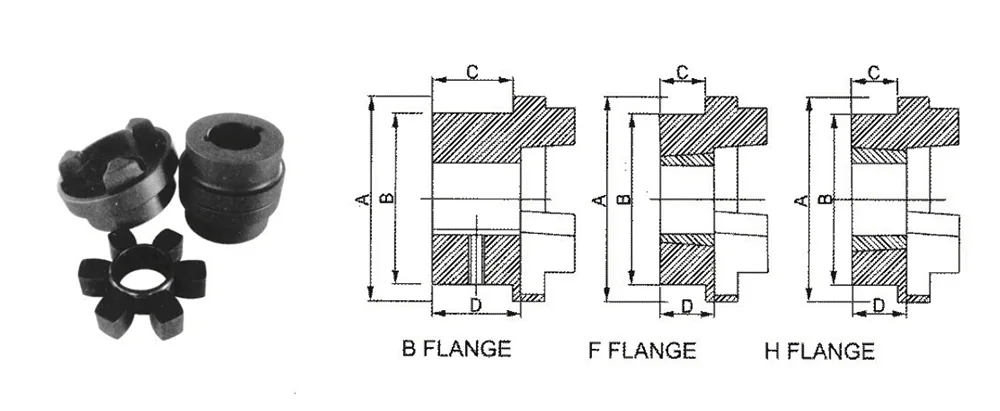

L1 è la lunghezza con combinazioni di montaggio F.F-H.H-F.H

L2 è la lunghezza con combinazioni di montaggio F.B-H.B

L3 è la lunghezza con combinazioni di montaggio B.B

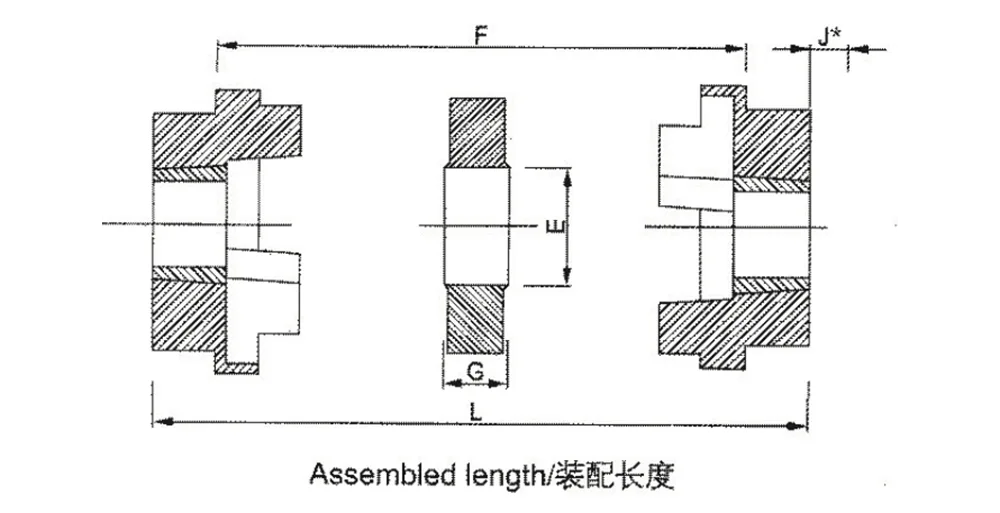

J* è il gioco della chiave richiesto per serrare e allentare la boccola sull'albero. L'utilizzo di una chiave accorciata consentirà di ridurre questa dimensione

Vantaggi fondamentali

1. Efficiente smorzamento delle vibrazioni e trasmissione fluida

Costruito con un corpo tampone elastico ad alta tenacità, l'accoppiamento industriale HRC assorbe efficacemente le vibrazioni e gli impatti operativi, ammortizza il carico istantaneo durante l'avvio e l'arresto, garantisce un funzionamento silenzioso e regolare e migliora notevolmente la stabilità di funzionamento dell'attrezzatura.

2. Compensazione del disallineamento multidirezionale

Compensa in modo flessibile le deviazioni di installazione radiali, assiali e angolari e gli offset di funzionamento, elimina gli errori di assemblaggio, riduce l'usura rigida dei sistemi di alberi e prolunga la durata delle apparecchiature.

3. Prestazioni superiori e lunga durata

Realizzato con materiali resistenti all'usura di alta qualità, presenta un'eccellente resistenza all'olio, resistenza all'invecchiamento e resistenza alla fatica. Funziona stabilmente in varie condizioni di lavoro come ambienti oleosi e a temperatura normale senza facili deformazioni o danni.

4. Manutenzione facile e senza lubrificazione

Non è richiesto alcun riempimento di grasso. Non richiede quasi alcuna manutenzione giornaliera, riduce i costi operativi successivi, riduce la frequenza dei tempi di inattività e aiuta le aziende ad aumentare l'efficienza produttiva.

Protezione delle apparecchiature

Urti start-stop, vibrazioni di funzionamento e disallineamento degli alberi sono le principali cause di danneggiamento di motori, cuscinetti e riduttori. Dotato di una struttura a ragno ad alta elasticità, l'accoppiamento industriale HRC offre eccezionali prestazioni di assorbimento degli urti e ammortizzazione. Può alleviare in modo flessibile i carichi di impatto istantanei, compensare automaticamente il disallineamento radiale, assiale e angolare, ridurre l'attrito eccentrico dei sistemi di alberi ed evitare l'usura rigida causata dalla connessione rigida. Riduce il carico delle apparecchiature alla fonte di trasmissione di potenza, riduce efficacemente i tassi di guasto e prolunga la durata complessiva delle apparecchiature meccaniche.

Suggerimenti per la manutenzione quotidiana

- Ispezione visiva di routine: durante la produzione quotidiana, sono necessari solo controlli visivi regolari per osservare le condizioni dell'elastomero. Controllare se il giunto industriale HRC è stato soggetto a deformazione da compressione, fessurazione locale, indurimento da invecchiamento o distacco e spostamento. Inoltre, ispezionare la tenuta del manicotto del cono per evitare che i dispositivi di fissaggio si allentino a causa di vibrazioni a lungo termine, che potrebbero portare a deviazioni della trasmissione e rumori anomali.

- Nessuna manutenzione con lubrificazione: questo giunto è progettato senza lubrificazione. Non è necessario aggiungere grasso o olio lubrificante durante tutto il processo. Elimina la necessità di rabbocchi e sostituzioni regolari dell'olio e non provoca perdite di olio o accumulo di polvere e inceppamenti. Ciò semplifica notevolmente il funzionamento quotidiano e il processo di manutenzione.

- Ispezione speciale per ambienti con spruzzi d'olio: il prodotto ha una buona resistenza all'olio ed è adatto a condizioni di lieve contaminazione dell'olio. Tuttavia, è necessario pulire regolarmente l'olio, la polvere e le impurità accumulati sulla superficie del giunto per prevenire l'invecchiamento accelerato dell'elastomero a causa della contaminazione da olio pesante a lungo termine e garantire prestazioni di ammortizzazione elastica stabili.

- Specifiche di installazione e regolazione: durante la manutenzione e lo smontaggio dell'attrezzatura, è necessario riservare uno spazio standard per le chiavi. Se è necessario ridurre lo spazio di installazione, per l'installazione è possibile utilizzare un corpo chiave accorciato. Durante l'assemblaggio, garantire la precisione della coassialità per evitare una maggiore usura eccentrica dell'elastomero dovuta a deviazioni dell'installazione umana.

- Sostituzione al termine del periodo di invecchiamento: in condizioni di temperatura normale e di carico regolare, la perdita per fatica dell'elastomero è estremamente bassa. Per apparecchiature con frequenti avviamenti-arresti o funzionamento continuo, si consiglia di controllare regolarmente lo stato di fatica dell'elastomero. Se si riscontra una riduzione delle prestazioni di buffering o un rumore anomalo durante il funzionamento, sostituirlo in tempo per evitare di compromettere la stabilità della trasmissione dell'apparecchiatura.

Domande frequenti

D1: Il giunto industriale HRC richiede l'aggiunta regolare di lubrificante durante il funzionamento?

A1: Il giunto HRC è un giunto elastico esente da manutenzione. La sua struttura complessiva non richiede alcun mezzo lubrificante. Non è necessario aggiungere grasso durante il processo. Non ci sono rischi di perdite o infiltrazioni di olio. La manutenzione quotidiana della lubrificazione non è necessaria. È adatto per condizioni di funzionamento continuo a lungo termine.

- Q2: Questo giunto è adatto per condizioni di lavoro oleose. Invecchierà rapidamente se esposto per lungo tempo all'olio motore e all'olio lubrificante?

A2: Il prodotto è realizzato in materiale elastico resistente all'usura di alta qualità. Ha un'eccellente resistenza all'olio, proprietà anti-invecchiamento e anti-fatica. Può funzionare stabilmente per lungo tempo in un ambiente oleoso a temperatura normale, senza deformazioni o danni, e ha una durata molto più lunga rispetto ai normali giunti elastici in gomma.

- Q3: Quali deviazioni di installazione e funzionamento dell'apparecchiatura può compensare il giunto HRC?

A3: Il prodotto ha la capacità di compensare tutti i tipi di deviazioni. Può adattare e compensare in modo flessibile le deviazioni di installazione radiali, assiali e angolari e gli offset dinamici durante il funzionamento dell'apparecchiatura, eliminando efficacemente gli errori di assemblaggio, riducendo la perdita di attrito rigido del sistema di alberi e proteggendo i componenti principali come motore, cuscinetti e riduttore.

- Q4: L'apparecchiatura si avvia e si arresta frequentemente e presenta un livello di vibrazioni elevato. L'accoppiamento HRC può fornire protezione?

A4: L'HRC è dotato di un corpo ammortizzatore elastico altamente resiliente, che può assorbire efficacemente le vibrazioni e i carichi di impatto durante il funzionamento dell'apparecchiatura, ammortizzare i carichi istantanei durante l'avvio e l'arresto, ridurre l'attrito eccentrico e l'usura rigida del sistema di alberi e ridurre il carico sulla fonte di trasmissione, riducendo così il tasso di guasto complessivo dell'apparecchiatura.

- D5: Per quali tipi di attrezzature meccaniche generali è principalmente adatto l'accoppiamento industriale HRC?

A5: È ampiamente applicabile a ventilatori industriali, pompe di approvvigionamento idrico e di drenaggio, compressori d'aria e altre apparecchiature meccaniche generali. È adatto per velocità medie e basse, carico regolare, funzionamento continuo in condizioni di temperatura normali. È un accessorio economico ed esente da manutenzione per scenari di trasmissione meccanica generale.
