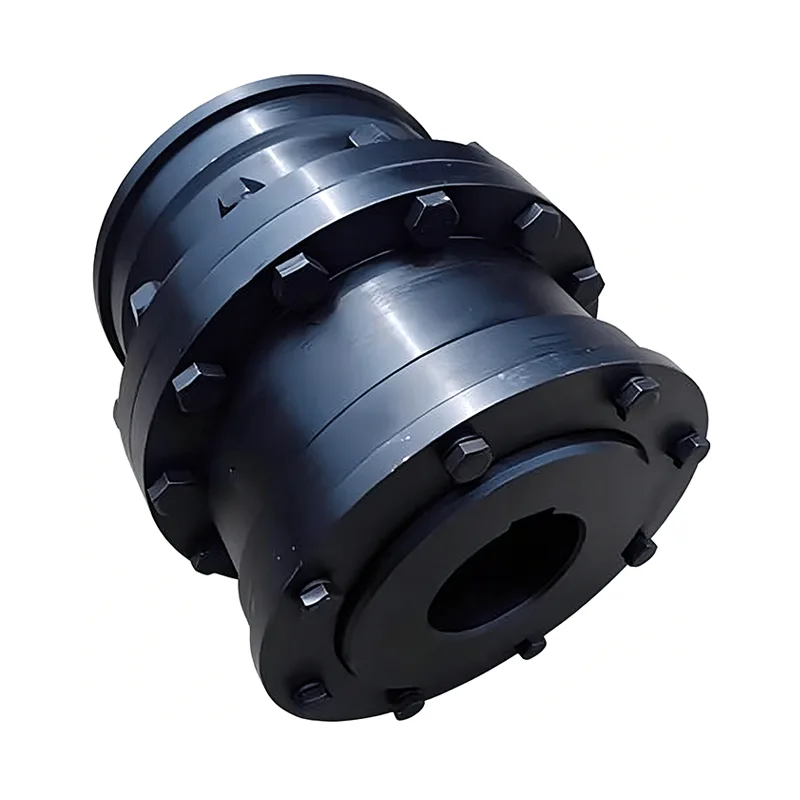

Il giunto a ingranaggi a tamburo tipo NGCL è un componente di trasmissione specializzato e integrato per macchinari di sollevamento: un raro prodotto personalizzato sul mercato che combina in modo unico una ruota frenante e un giunto a ingranaggi in una singola unità. A differenza dei giunti a ingranaggi convenzionali, che richiedono un assemblaggio separato, l'aggiunta di una ruota frenante indipendente e noiose procedure di allineamento in loco, l'NGCL integra il corpo dell'ingranaggio della trasmissione e la ruota frenante in un'unica fusione unificata. Spedito come unità strutturale completa, elimina efficacemente i problemi comuni alla fonte, come il disallineamento dell'assemblaggio in loco e i guasti alla sincronizzazione della frenata.
La ruota frenante è sottoposta a lavorazioni meccaniche di precisione per garantire una superficie di attrito piana e liscia; combinata con le capacità di compensazione del disallineamento dei denti dell'ingranaggio coronato, l'unità non solo trasmette in modo affidabile la coppia per carichi pesanti, ma facilita anche una frenata precisa in combinazione con vari sistemi frenanti, rispondendo in particolare alle esigenze operative delle apparecchiature di sollevamento, come avviamenti e arresti frequenti e requisiti di frenatura istantanea.
La ruota frenante e il corpo del giunto sono fusi come un'unica unità integrata. Ciò elimina la necessità di acquistare e installare separatamente componenti frenanti indipendenti, semplificando così la disposizione complessiva della trasmissione del macchinario. Conserva in modo significativo lo spazio di installazione limitato generalmente disponibile all'interno delle apparecchiature di sollevamento, risultando in una configurazione strutturale più compatta e snella.
La superficie di attrito della ruota frenante viene lavorata mediante tecniche di tornitura di precisione, garantendo un'eccezionale planarità e strette tolleranze dimensionali. Ciò consente un'interfaccia perfetta e senza soluzione di continuità con un'ampia gamma di sistemi frenanti standard attualmente disponibili sul mercato, garantendo una risposta di frenata sensibile senza balbettii o ritardi.
Raggiunge un funzionamento sincronizzato e coordinato tra trasmissione di potenza e frenatura meccanica. Ciò risolve efficacemente i problemi operativi comuni inerenti alle apparecchiature di sollevamento, come avviamenti e arresti ad alta frequenza, risposta ritardata della frenata e deviazioni significative della coassialità durante l'assemblaggio in loco, pur essendo specificamente progettato per resistere ai carichi d'urto alternati caratteristici delle operazioni di sollevamento.
Attraverso un layout strutturale razionalizzato, il giunto a ingranaggi a tamburo tipo NGCL è completamente personalizzato per soddisfare le esigenze operative ad alta intensità e alta frequenza delle apparecchiature di sollevamento in tre dimensioni chiave: precisione di accoppiamento, protezione ambientale e facilità di montaggio/manutenzione.
- Elevata rigidità; Resistente alla deformazione e all'allentamento: la ruota del freno e il corpo dell'ingranaggio presentano un accoppiamento ad alta precisione e una forte integrità strutturale, garantendo un'ampia rigidità complessiva dell'unità. Sotto l'influenza di urti istantanei e carichi alternati tipici delle operazioni di sollevamento, il giunto rimane resistente alla deformazione strutturale, all'allentamento della flangia e al disallineamento del corpo dell'ingranaggio, garantendo così un'eccezionale stabilità operativa.
- Completamente sigillato; Adattato per ambienti difficili: dotato di una struttura di tenuta composita di alta qualità, il giunto offre una protezione a triplo strato contro polvere, ingresso di acqua e perdite di grasso. Ciò gli consente di resistere al funzionamento continuo a lungo termine e ad alta intensità in ambienti esterni all'aperto caratterizzati da elevati livelli di polvere, elevata umidità e condizioni atmosferiche.
- Comodo assemblaggio; Manutenzione semplice: la struttura complessiva è ben organizzata e facilita il montaggio, l'allineamento e la messa a punto senza la necessità di strumenti specializzati o complessi. La manutenzione ordinaria richiede solo una lubrificazione periodica, riducendo efficacemente i costi di manodopera associati alla manutenzione e minimizzando le perdite dovute ai tempi di fermo delle apparecchiature, garantendo così il funzionamento stabile e a lungo termine dei macchinari.
- Lubrificazione e manutenzione periodiche: rifornire con grasso per ingranaggi di alta qualità a intervalli regolari in base alla frequenza operativa. Per le applicazioni che prevedono avviamenti e arresti frequenti, si consiglia di ispezionare mensilmente lo stato di lubrificazione ed eseguire una sostituzione completa del grasso ogni 3-6 mesi. Ciò impedisce l'attrito a secco sulle superfici degli ingranaggi, l'usura anomala e le oscillazioni della trasmissione, garantendo un innesto regolare dei denti degli ingranaggi a forma di tamburo.
- Ispezione della superficie della ruota del freno: durante le ispezioni di routine, prestare molta attenzione alle condizioni della superficie di attrito della ruota del freno. Rimuovere tempestivamente eventuali accumuli di polvere, residui di olio o impurità per evitare lo slittamento della superficie, che potrebbe causare guasti ai freni o un ritardo nella risposta della frenata. Se la superficie di attrito presenta usura, scanalature o deformazioni irregolari, eseguire riparazioni o sostituzioni immediate per garantire la precisione della frenata.
- Ispezione delle guarnizioni e degli elementi di fissaggio: ispezionare periodicamente l'integrità delle guarnizioni e delle guarnizioni terminali. Sostituirli immediatamente se si rilevano segni di invecchiamento, perdite o danni per evitare che polvere e acqua piovana penetrino all'interno e causino usura al corpo dell'ingranaggio. Contemporaneamente, controllare il serraggio dei bulloni della flangia per evitare allentamenti o disallineamenti causati da vibrazioni prolungate. - Gestione delle condizioni operative: vietare severamente il funzionamento prolungato in condizioni di sovraccarico o di velocità eccessiva. Evitare frenate di emergenza frequenti e ad alta intensità per ridurre al minimo l'usura istantanea da impatto sul corpo dell'ingranaggio e sul tamburo del freno. Per le apparecchiature che funzionano all'aperto, garantire che siano adottate misure protettive adeguate per ridurre l'esposizione prolungata alla luce solare diretta e all'immersione in acqua piovana, rallentando così il tasso di invecchiamento dei componenti.
Jiteng aderisce rigorosamente agli standard del settore durante l'intero processo di produzione dei nostri giunti a ingranaggi a tamburo di tipo NGCL. Abbiamo creato una catena di servizi completa, che comprende l'ispezione della qualità, la gestione dell'inventario, la produzione personalizzata e il supporto post-vendita, per salvaguardare gli acquisti e gli interessi operativi dei nostri clienti.
- Rigoroso controllo di qualità in più fasi: prima di lasciare la fabbrica, ogni prodotto finito viene sottoposto a una sequenza di tre fasi di ispezione fondamentali: verifica dimensionale di precisione, test di carico della coppia nominale e screening visivo completo. Questo processo rigoroso garantisce che non vengano spediti prodotti difettosi, garantendo la qualità stabile e affidabile di ogni unità.
- Fornitura diretta dalla fabbrica con ampio stock: operando su un modello di vendita diretta pura, eliminiamo gli strati di ricarichi tipicamente imposti dagli intermediari. Manteniamo uno stock pronto di specifiche standard per garantire una consegna rapida. Inoltre, gli acquisti di grandi volumi hanno diritto a sconti sui prezzi a scaglioni, offrendo un eccezionale rapporto qualità-prezzo.
- Supporto completo per la personalizzazione non standard: offriamo funzionalità di personalizzazione dimensionale completa per soddisfare i requisiti specifici delle apparecchiature, comprese dimensioni esterne non standard, dimensioni del foro specializzate e specifiche uniche della sede della chiavetta. Inoltre, possiamo implementare aggiornamenti e modifiche dei processi su misura per ambienti operativi speciali, come quelli che comportano alte temperature, elevata umidità o carichi di polvere pesanti.
- Supporto tecnico e post-vendita completo: forniamo una gamma di servizi tecnici gratuiti, tra cui guida alla selezione del prodotto, istruzioni di installazione e consulenza per l'ottimizzazione operativa, supportati da un sistema di supporto post-vendita solido e completo.
- Q1: Qual è la differenza fondamentale tra il giunto NGCL e i giunti a ingranaggi GIICL/GICL?
A1: Il giunto a ingranaggi del tamburo di tipo NGCL presenta un design a tamburo del freno integrato in un unico pezzo, che svolge la doppia funzione di trasmissione di potenza e frenatura. È specificamente progettato per l'uso in apparecchiature di sollevamento e verricello. Al contrario, i modelli GIICL e GICL sono giunti puramente focalizzati sulla trasmissione; sono privi di struttura frenante interna e necessitano dell'installazione separata di un tamburo freno esterno. Questi modelli sono generalmente utilizzati in macchinari pesanti, come mulini a sfere e sistemi di trasporto, dove non è richiesta la funzionalità di frenatura.
- D2: Se la mia attrezzatura di sollevamento esistente utilizza un sistema frenante di un modello precedente, il tamburo del freno NGCL sarà compatibile con esso?
R2: La superficie del disco della ruota frenante standard è lavorata per adattarsi alle dimensioni dei freni comuni, consentendo l'installazione diretta con la maggior parte dei freni di sollevamento tradizionali attualmente disponibili sul mercato. Per specifiche dei freni specializzate e non standard, la nostra fabbrica può personalizzare su richiesta il diametro esterno e la larghezza della ruota frenante.
- D3: Questo giunto è adatto per l'uso a lungo termine su carroponti che operano in strutture industriali all'aperto?
R3: Sì, lo è. Il prodotto è dotato di una struttura di tenuta antipolvere e impermeabile integrata in grado di impedire l'ingresso di acqua piovana, sabbia e polvere dall'esterno. Ciò garantisce che soddisfi i requisiti operativi, inclusi avviamenti e arresti frequenti, delle apparecchiature di sollevamento esterne in tutte le condizioni atmosferiche.
