Tipo Giunto con perno a manicotto elastico

Jiteng è un produttore e fornitore professionale di giunti con perno a manicotto elastico di tipo TL in Cina. Attualmente, questo componente di accoppiamento flessibile gode di una diffusa popolarità nel campo della trasmissione di potenza su piccola e media scala, basandosi su una struttura combinata di perni e manicotti elastici in gomma per facilitare la trasmissione di potenza. A differenza dei giunti rigidi, che non hanno capacità di ammortizzazione e rischiano di danneggiare gli alberi principali o gli ingranaggi in condizioni di sovraccarico, questo prodotto sfrutta le proprietà flessibili dei suoi manicotti elastici in gomma per assorbire gli urti e le vibrazioni generati durante l'avvio e lo spegnimento delle apparecchiature, fornendo allo stesso tempo un meccanismo di protezione da sovraccarico dedicato.

Capacità di progettazione

1. A causa della distorsione del manicotto elastico e del gioco dei denti tra i fori dell'anello del semiaccoppiamento, l'accoppiamento ha alcune proprietà di compensazione dello spostamento della relatività e di isolamento.

2. La temperatura di funzionamento è compresa tra -20 ℃ e +70 ℃

3. Le forme della chiavetta, le dimensioni dei fori dell'albero e il metodo del contrassegno devono essere conformi alle prescrizioni di GB/T3852-1977 e alle "dimensioni della forma di collegamento e dei fori dell'albero del giunto"

Descrizione del segno

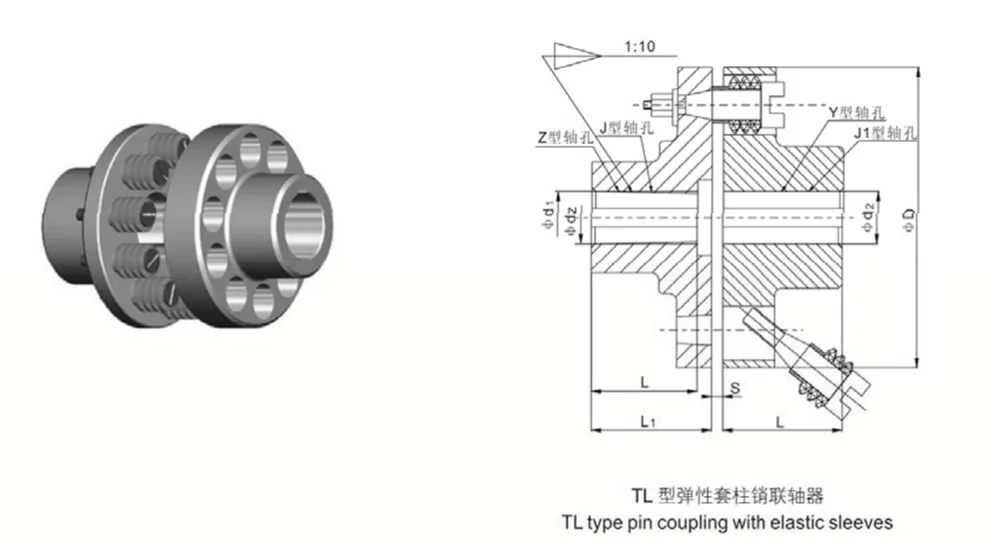

Per i tipi Z e J con lamatura, la lunghezza dell'accoppiamento non include lamatura, valore L come nel disegno seguente.

Il codice standard del vecchio tipo è GB4323-84

Esempio di segni

Adattabilità alle condizioni di lavoro

Il giunto con perno a manicotto elastico tipo TL è adatto per scenari di lavoro generali con potenza media e piccola, velocità media e bassa, avviamenti frequenti e rotazione avanti-indietro frequente.

Ha una moderata capacità di ammortizzazione e smorzamento delle vibrazioni e può assorbire gli impatti convenzionali, ma non è applicabile a condizioni di lavoro con forti impatti e forti vibrazioni.

È particolarmente adatto per apparecchiature con base di montaggio rigida ed elevata precisione di allineamento.

Protezione della sicurezza

Il giunto con perno a manicotto elastico tipo TL è dotato di un meccanismo di protezione passiva da sovraccarico integrato con logica semplice e intuitiva. È specificamente progettato per affrontare i punti critici del settore, come inceppamenti, stalli o danni alle macchine host causati da shock da sovraccarico istantanei in macchinari di piccole e medie dimensioni, consentendo così una strategia di protezione a più livelli.

- Design dedicato per la limitazione della pressione di sovraccarico: all'interno dell'intero gruppo di trasmissione, il manicotto in gomma elastica funge da componente principale di consumo. In condizioni di carico operativo normali, il manicotto fornisce un'ammortizzazione stabile e una trasmissione della coppia; tuttavia, in caso di condizioni anomale, come inceppamento del materiale, stallo del motore o sovraccarico istantaneo, il manicotto elastico è progettato per essere il primo componente a subire compressione, usura e conseguente guasto.

- Isolamento delle forze d'urto da sovraccarico: una volta ceduto il manicotto elastico, il percorso di trasmissione della coppia viene automaticamente interrotto. Ciò isola efficacemente le forze d'urto di sovraccarico, impedendo loro di propagarsi ulteriormente lungo la catena di trasmissione e proteggendo così in modo fondamentale componenti critici e di alto valore come motori, alberi principali, cuscinetti e riduttori.

- Soluzione di protezione economicamente vantaggiosa: a differenza dei costosi danni che possono essere inflitti a un intero gruppo macchina, il ripristino del guasto richiede solo la sostituzione del manicotto elastico a basso costo. Ciò consente la risoluzione dei guasti legati al sovraccarico con una spesa minima, evitando sia costi di riparazione esorbitanti che complesse procedure di manutenzione.

Valore costo-prestazioni

Se confrontato con giunti rigidi comparabili e giunti elastici di fascia alta, il giunto con perno a manicotto elastico di tipo TL dimostra vantaggi significativi in ​​tre dimensioni chiave: costo di approvvigionamento iniziale, tasso di guasto e costo dei pezzi di ricambio. Ciò lo rende la scelta ideale per l'integrazione e l'approvvigionamento di apparecchiature su larga scala.

- Costi controllabili attraverso la produzione di massa: sfruttando processi di produzione maturi e standardizzati e componenti prodotti in serie, il flusso di lavoro di produzione è snello ed efficiente. Di conseguenza, il prezzo franco fabbrica rimane altamente conveniente, rendendolo particolarmente adatto per l'integrazione di massa da parte dei produttori di apparecchiature e per il mantenimento delle scorte pronte da parte dei distributori.

- Struttura stabile e basso tasso di guasto: caratterizzato da un numero minimo di componenti interni e privo di strutture complesse e dipendenti dalla precisione, il giunto non contiene parti di precisione fragili soggette a danni. È in grado di resistere a periodi prolungati di funzionamento continuo che comportano frequenti avviamenti e arresti, con una conseguente probabilità estremamente bassa di guasti operativi durante l'uso quotidiano.

- Pezzi di ricambio universali e convenienti: i componenti soggetti a usura, come i manicotti elastici, sono parti standard del settore. Sono ampiamente disponibili sul mercato attraverso numerosi canali di approvvigionamento, con conseguenti costi estremamente bassi per la sostituzione dei singoli componenti. Rispetto ai tradizionali giunti rigidi, il rapporto costo-efficacia complessivo e la proposta di valore sono significativamente superiori.

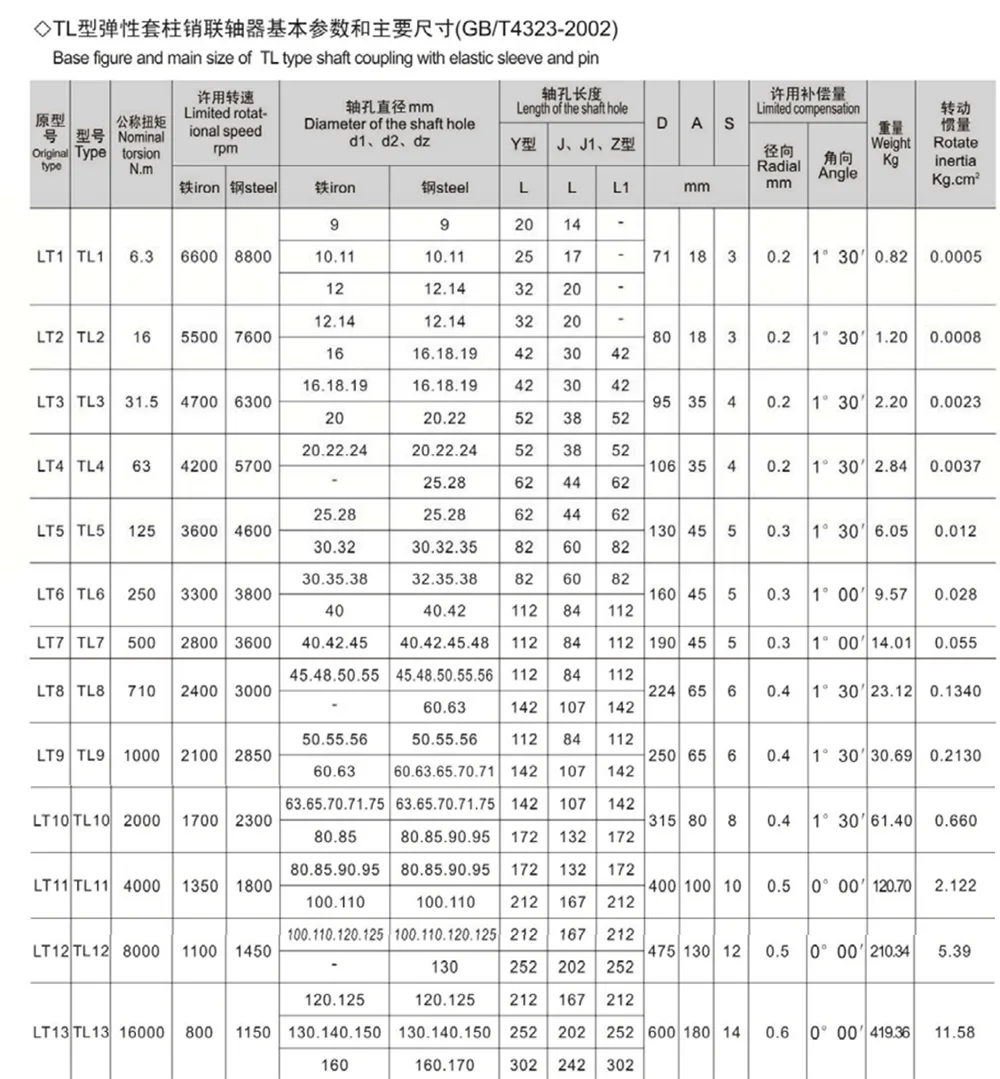

Nota: ① Pesi dei giunti nella lamiera calcolati come diametro minimo e lunghezza massima.

② Un breve sovraccarico non può superare 2 volte la coppia normale nominale.

③ Le forme dei fori dell'albero con lunghezze L e L1 possono essere selezionate in base ai requisiti dei clienti.

④ Le inerzie di marcia hanno valori simili.

Vantaggi in termini di costi operativi e di manutenzione

Da una prospettiva operativa a lungo termine, il giunto con perno a manicotto elastico di tipo TL semplifica notevolmente i processi operativi e di manutenzione. Riduce efficacemente i costi associati alle riparazioni manuali, alla sostituzione dei pezzi di ricambio e ai tempi di fermo della produzione, rendendolo ideale per macchinari di uso generale che richiedono un funzionamento continuo 24 ore su 24.

- Funzionamento senza lubrificazione a vita: il prodotto si affida a elastomeri di gomma per ammortizzare la trasmissione di potenza; poiché non presenta componenti interni che generano attrito, non richiede olio o grasso di lubrificazione dopo l'installazione. Ciò elimina la necessità di procedure di manutenzione periodica e riduce i costi di manodopera associati alla manutenzione.

- Semplice sostituzione delle parti soggette ad usura: qualora i manicotti elastici dovessero invecchiare o danneggiarsi, il personale di manutenzione dovrà solo rimuovere le coperture terminali per completare la sostituzione. L'intero processo può essere eseguito senza dover spostare le macchine host connesse su entrambi i lati, garantendo un flusso di lavoro di smontaggio e rimontaggio semplice ed altamente efficiente.

- Riduzione delle perdite dovute ai tempi di inattività: le attività di riparazione e sostituzione vengono completate rapidamente, spesso richiedendo un solo tecnico, riducendo così al minimo i tempi di inattività delle apparecchiature. Ciò previene le perdite di capacità produttiva tipicamente causate dalla riparazione dei componenti, rendendo il giunto adatto a vari tipi di macchinari a produzione continua.

Scenari applicativi

- Attrezzature di pompaggio: ampiamente compatibile con apparecchiature per la gestione dei fluidi come pompe centrifughe, pompe per vuoto e pompe di trasferimento di prodotti chimici. Smorza le vibrazioni operative all'interno del corpo della pompa, proteggendo così sia l'albero della pompa che il motore collegato.

- Apparecchiature per ventilatori e ventilatori: adatti a vari sistemi di ventilazione, inclusi ventilatori per uso generale, ventilatori HVAC e ventilatori a tiraggio indotto. Attenua le vibrazioni generate durante il funzionamento della ventola ad alta velocità, ottimizzando la stabilità operativa complessiva dell'apparecchiatura.

- Macchinari industriali generali: possono essere integrati con un'ampia gamma di apparecchiature, inclusi sistemi di trasporto, compressori leggeri, macchine utensili, macchine agricole e riduttori di piccole e medie dimensioni, per soddisfare i duplici requisiti di trasmissione di potenza di base e protezione da sovraccarico.

Domande frequenti

- D1: Qual è il meccanismo di protezione del giunto con perno a manicotto elastico di tipo TL? In cosa differisce da un limitatore di coppia?

- A1: Il giunto con perno a manicotto elastico di tipo TL utilizza un meccanismo di protezione passiva da sovraccarico; in caso di sovraccarico, i manicotti elastici in gomma sono progettati per comprimersi, usurarsi ed eventualmente tagliarsi, disinnestando così la trasmissione della coppia. Al contrario, un limitatore di coppia utilizza un meccanismo di sgancio attivo per disinnestare l'azionamento. Questo prodotto è specializzato nella protezione di base economica e nell'assorbimento degli urti, rendendolo adatto per apparecchiature standard con potenze da basse a medie; al contrario, i nostri limitatori di coppia sono progettati per macchinari industriali pesanti, ad alto rischio e ad alta precisione.

- D2: La sostituzione di un manicotto elastico usurato richiede lo smontaggio dell'intero gruppo di accoppiamento?

R2: No, non è necessario smontare l'intera macchina, né spostare i motori principali collegati, come motori o pompe, situati alle due estremità. È sufficiente rimuovere la copertura dell'estremità esterna per sostituire direttamente la manica elastica interna se è invecchiata o danneggiata. La procedura è semplice e consente anche ai tecnici alle prime armi di completare rapidamente l'attività di manutenzione.

- Q3: Questo giunto richiede lubrificazione o manutenzione periodica durante il funzionamento di routine?

A3: Il prodotto è completamente esente da manutenzione e non richiede lubrificazione; non è necessario applicare grasso o lubrificanti. L'intervallo di sostituzione del manicotto elastico dipende dalle condizioni operative specifiche. In condizioni standard, a temperatura ambiente e in ambienti privi di polvere, la custodia dura in genere da 1 a 3 anni. Per applicazioni che prevedono frequenti avviamenti e arresti o livelli elevati di vibrazioni, si consiglia di ispezionare il manicotto ogni sei mesi; è sufficiente sostituirlo tempestivamente se si notano segni di fessurazione, indurimento o invecchiamento.
