Accoppiamento ad ingranaggi

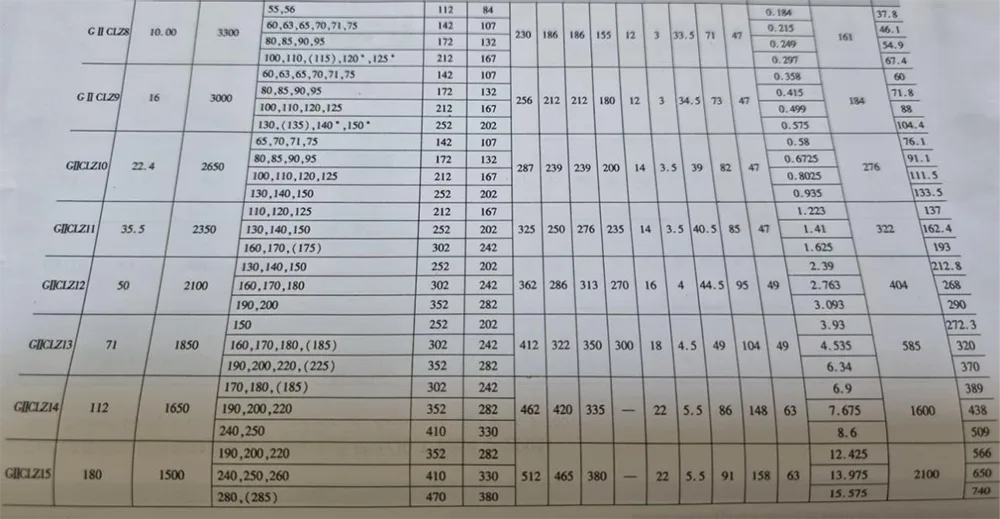

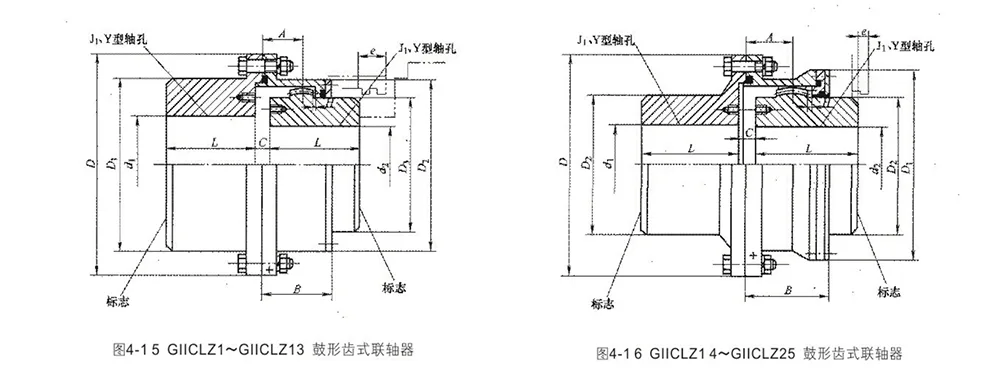

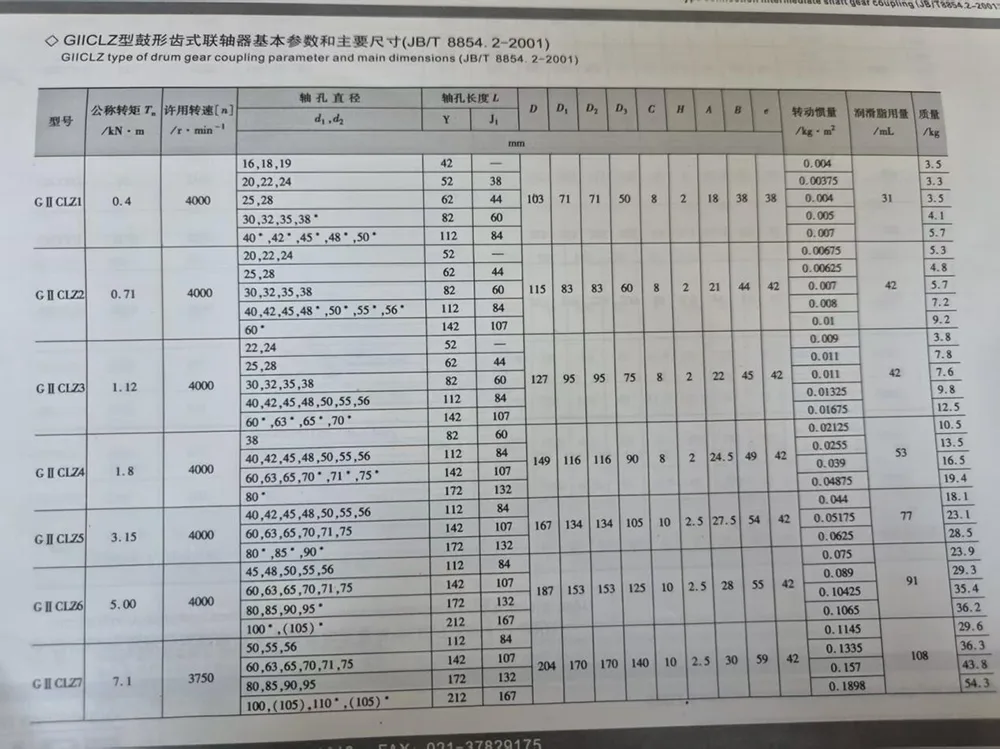

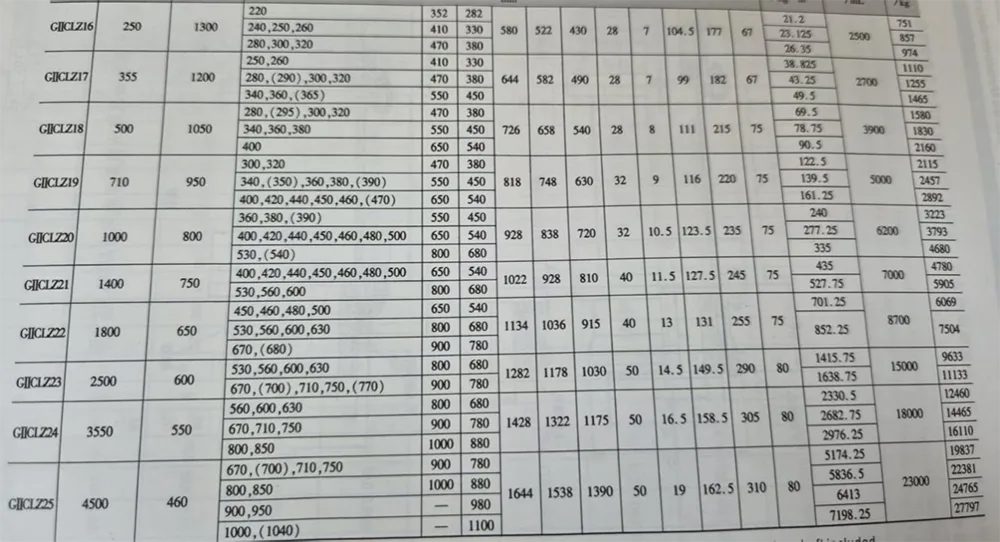

Spaziatura dei denti dell'accoppiamento dell'ingranaggio del tamburo (stretto) dell'albero intermedio di connessione tipo GIICLZ, che consente lo spostamento radiale relativo di un momento di inerzia piccolo e compatto, per il momento di trasferimento nominale 400 ~ 4500000 N · m connessione di trasmissione dell'albero coassiale di livello due. Tipo di struttura mostrato nella Figura 4-15 e nella Figura 4-16 per i parametri di base e le dimensioni principali, vedere la Tabella 4-11.

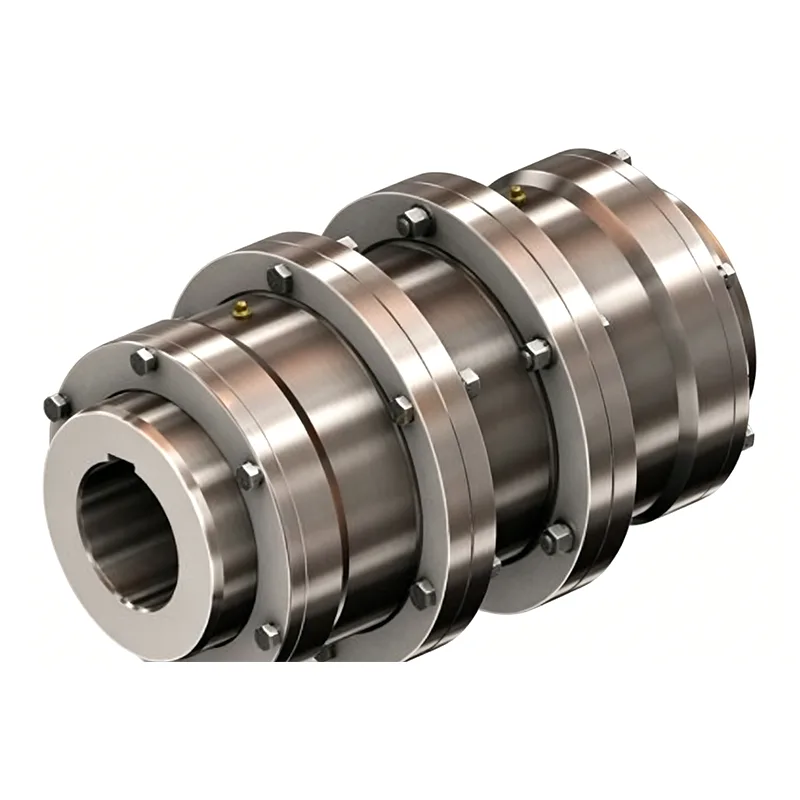

Giunto a ingranaggi a tamburo tipo GIICLZ con albero intermedio

Progettato su misura per le condizioni di lavoro della trasmissione a lunga distanza, è prodotto in modo elaborato da fabbriche di origine con qualità stabile e affidabile.

Forgiato in acciaio di alta qualità con denti degli ingranaggi temprati, presenta un'eccellente resistenza all'usura, agli urti e un'eccezionale capacità di sopportare una coppia elevata. Adottando il design del collegamento dell'albero intermedio, è adatto per l'installazione di apparecchiature con ampia spaziatura dell'albero. Ha una struttura compatta e un piccolo momento di inerzia, garantendo un funzionamento della trasmissione stabile e regolare.

Possiede eccellenti prestazioni di compensazione dello spostamento radiale, assiale e angolare, che possono compensare efficacemente errori di installazione e deformazioni operative e ridurre le perdite di funzionamento delle apparecchiature. Con prestazioni di tenuta superiori, è resistente alla polvere e alle perdite di grasso, adattabile a condizioni di lavoro difficili. Richiede una manutenzione poco frequente e riduce notevolmente i costi operativi e di manutenzione.

Ampiamente applicabile alle apparecchiature di trasmissione per carichi pesanti in metallurgia, estrazione mineraria, sollevamento, materiali da costruzione, macchinari per l'industria pesante e altri campi. Le specifiche complete sono disponibili in stock sufficienti ed è supportata la personalizzazione non standard. Caratterizzato da una trasmissione stabile e da una lunga durata, è l'accessorio preferito per la trasmissione di potenza a lunga distanza.

1. Inerzia e massa calcolate dall'albero di tipo Jl e include l'albero incluso.

2. Diametro dell'albero colonna d'acqua dell'albero contrassegnata con dimensione L delle larve, utilizzata solo per dl.

3. Utilizzo consigliato Serie di alberi tipo Jl.

4. Il diametro dell'albero con staffa non è richiesto in caso di nuovo design

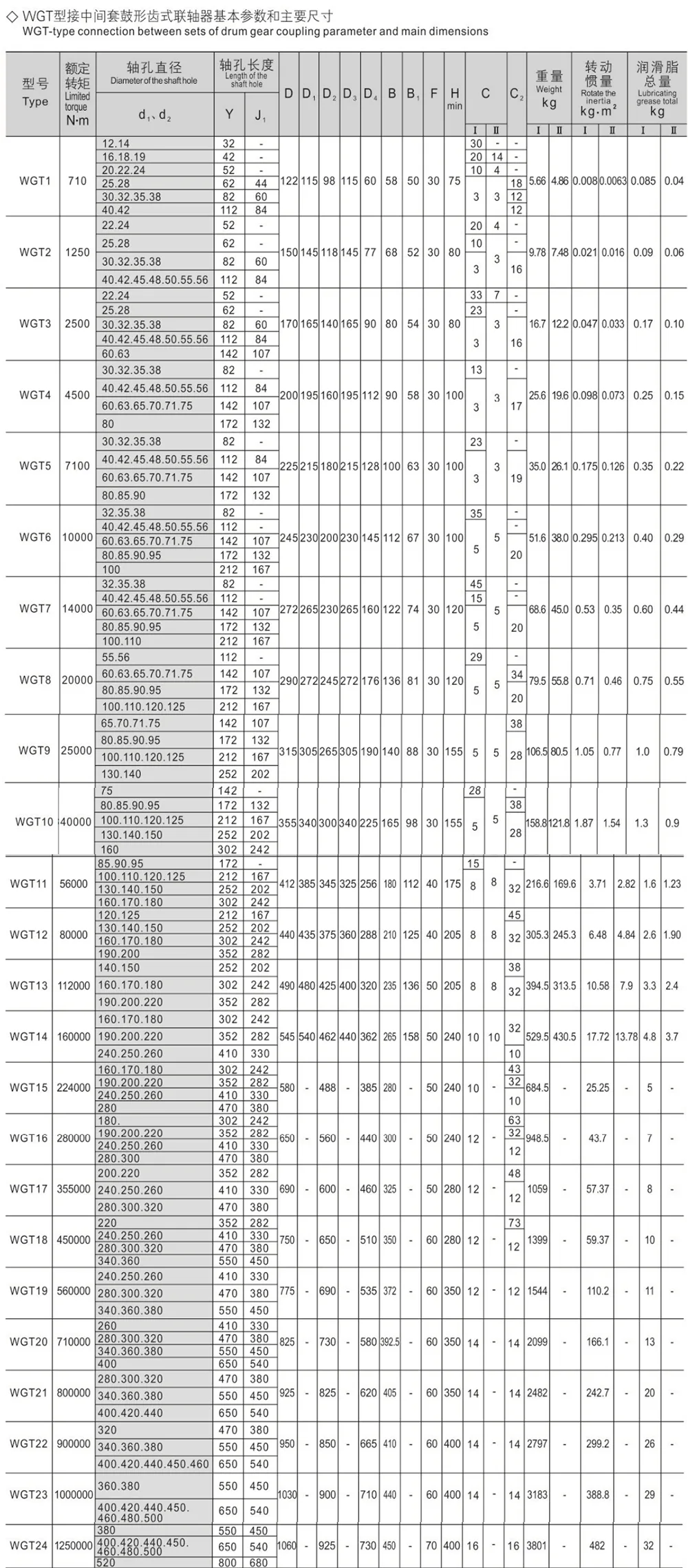

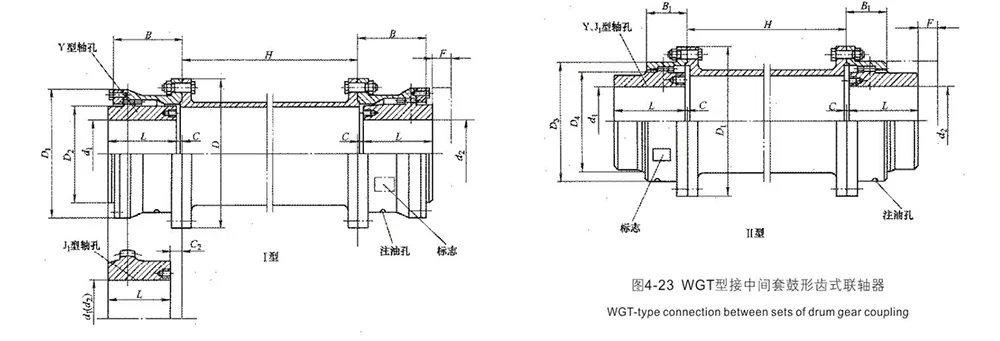

Collegamento di tipo WGT tra le dimensioni dell'abitazione, adatto per il collegamento a lunga distanza dell'occasione, i parametri di base del tipo strutturale mostrati nella Figura 4-23 e le dimensioni principali nella Tabella 4-23, la velocità consentita e La qualità dei set medi, momento di inerzia e momento di inerzia mostrati nella Tabella 4-24.

Giunto a ingranaggi a tamburo tipo WGT con manicotto intermedio

Giunto a ingranaggi a tamburo tipo WGT con manicotto intermedio Sviluppato appositamente per scenari di trasmissione a lunga distanza, questo prodotto è realizzato in modo elaborato da produttori originali con squisita fattura e qualità affidabile.

È forgiato con precisione in acciaio legato ad alta resistenza e i suoi denti degli ingranaggi sono trattati mediante tempra ad alta frequenza. Caratterizzato da elevata durezza, buona tenacità, eccellente resistenza agli urti e resistenza all'usura, può sopportare una coppia estremamente elevata e non è facile da deformare o danneggiare in condizioni di carico pesante. Adottando la struttura del manicotto intermedio integrato, è adatto per il collegamento e l'installazione di apparecchiature con ampia distanza tra gli alberi. Ha una disposizione complessiva concisa e compatta e un piccolo momento di inerzia, realizzando una trasmissione stabile e silenziosa.

Forniamo una gamma completa di specifiche complete e supportiamo l'elaborazione personalizzata come richiesto. Ampiamente applicato ai sistemi di trasmissione di potenza a lunga distanza nei settori minerario, metallurgico, delle attrezzature di trasporto, delle macchine edili, dell'energia elettrica e dell'industria pesante, vanta un'elevata efficienza di trasmissione e una lunga durata, essendo un componente di trasmissione ideale per le apparecchiature di trasmissione a lunga distanza.

1． la qualità e il momento d'inerzia sono approssimazioni calcolate in base alla lunghezza del foro dell'asse maggiore di tipo Y, non calcolare il set intermedio.

2． consentire la velocità di rotazione vedere la pagina successiva. La velocità di rotazione critica dovrebbe essere controllata in base alla lunghezza e al peso della serie centrale.

Domande frequenti

- D1: Qual è la differenza principale negli scenari applicabili tra i giunti a ingranaggi GIICLZ e WGT, entrambi dotati di una struttura intermedia?

A1: Entrambi i prodotti sono progettati principalmente per la trasmissione di potenza su lunghe distanze e su ampia portata; tuttavia, i loro progetti strutturali sono ottimizzati per diversi scenari specifici. Il GIICLZ è un giunto tamburo-ingranaggio a profilo stretto con albero intermedio. Presenta un passo dei denti più piccolo, una tolleranza minore per lo spostamento radiale, un'inerzia rotazionale inferiore e una struttura più compatta. È particolarmente adatto per applicazioni di trasmissione per carichi pesanti in cui l'allineamento coassiale è relativamente buono ma la distanza dell'albero è significativa. Il WGT è un giunto tamburo-ingranaggio del tipo a manicotto intermedio. Utilizza una struttura a manicotto intermedio monopezzo, che si traduce in un layout complessivo più pulito e maggiore stabilità. È più adatto per scenari di trasmissione di potenza su lunghe distanze che comportano campate molto grandi, spaziatura significativa tra le unità dell'apparecchiatura e condizioni operative complesse.

- D2: Quali sono la gamma di capacità di coppia e i vantaggi di trasmissione dei giunti a ingranaggi dotati di struttura intermedia?

R2: Il modello GIICLZ è in grado di gestire una gamma di coppia estremamente ampia, da 400 N·m fino a 4.500.000 N·m, coprendo così la stragrande maggioranza dei requisiti di trasmissione dell'industria pesante e per carichi pesanti. Entrambi i prodotti sono realizzati utilizzando acciaio di alta qualità, forgiato integralmente e sottoposti a tempra a induzione ad alta frequenza sulle superfici dei denti. Questo processo garantisce un'elevata durezza superficiale combinata con un'ampia tenacità, conferendo ai giunti un'eccezionale resistenza agli urti, all'usura e alla deformazione. Inoltre, possiedono capacità intrinseche di compensazione dello spostamento multidimensionale, che consentono loro di compensare efficacemente gli errori di installazione delle apparecchiature e le deformazioni operative. Ciò riduce significativamente le perdite di trasmissione e li rende ideali per il funzionamento a lungo termine, a pieno carico e per impieghi gravosi.

- D3: Perché i giunti a ingranaggi GIICLZ e WGT sono la scelta preferita per le applicazioni di trasmissione di potenza a lunga distanza?

A3: I giunti convenzionali non hanno una struttura di collegamento intermedia e sono adatti solo per collegare apparecchiature con distanze tra gli alberi brevi. Nelle installazioni a lunga distanza, sono soggetti a problemi quali un significativo disallineamento coassiale, vibrazioni della trasmissione, trasmissione di coppia insufficiente e un'elevata suscettibilità alla deformazione e alla frattura. I modelli GIICLZ (struttura ad albero intermedio) e WGT (struttura a manicotto intermedio) sono specificatamente ottimizzati per applicazioni che comportano grandi distanze tra gli alberi. Sono caratterizzati da una bassa inerzia rotazionale e garantiscono una trasmissione di potenza fluida e priva di rumore. Inoltre, possiedono eccellenti capacità di compensazione dei disallineamenti assiali, radiali e angolari. Queste caratteristiche risolvono efficacemente le sfide comuni del settore, come l'assestamento delle fondazioni delle apparecchiature, la deformazione del telaio e il disallineamento dell'installazione, rendendoli i componenti specializzati di scelta per la trasmissione di potenza su lunghe distanze e per carichi pesanti.

- D4: Come si confrontano le prestazioni di tenuta e la facilità di manutenzione ordinaria per questo tipo di giunto a ingranaggi per lunghe distanze?

R4: Il prodotto è dotato di una struttura di tenuta ad alta precisione che offre una doppia protezione contro l'ingresso di polvere e le perdite di grasso, rendendolo adatto ad ambienti operativi impegnativi e complessi caratterizzati da elevati livelli di polvere e umidità, come quelli che si trovano nell'industria mineraria, nella metallurgia, nei materiali da costruzione e nelle applicazioni esterne. La sua robusta struttura complessiva è altamente resistente all'usura, durevole e resistente ai danni, eliminando la necessità di frequenti arresti della produzione per manutenzione. La manutenzione ordinaria richiede solo controlli periodici dello stato di lubrificazione e dell'integrità delle guarnizioni, riducendo così in modo significativo i costi operativi a lungo termine e minimizzando le perdite associate ai tempi di fermo delle apparecchiature. Ciò rende l'accoppiamento ideale per ambienti di produzione continua e ad alta intensità operativi 24 ore al giorno.
