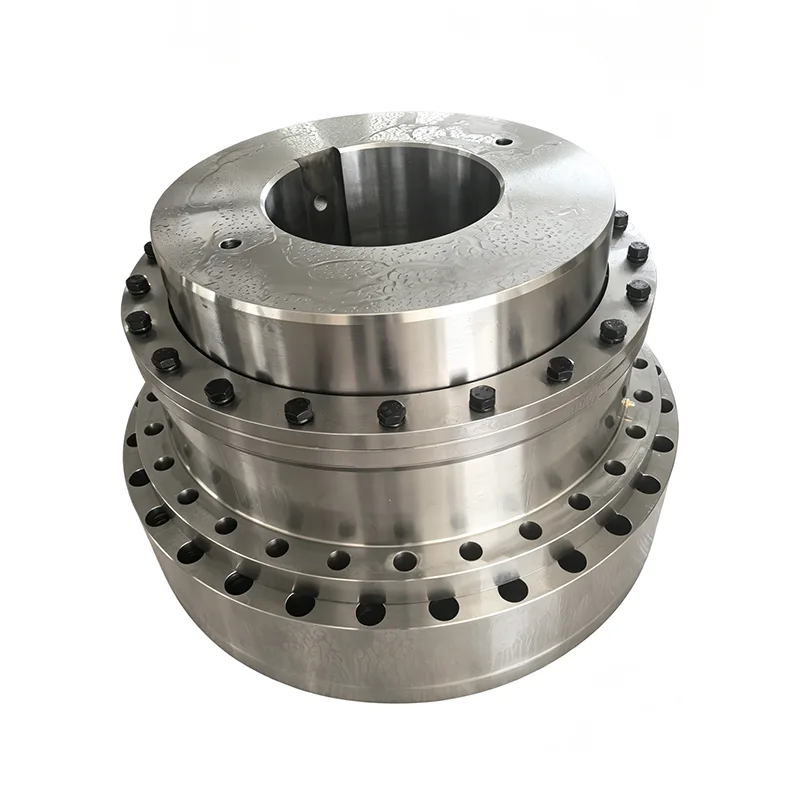

Giunto a ingranaggi del tamburo tipo GICL

Il giunto a ingranaggi a tamburo tipo GICL funge da componente di collegamento per carichi pesanti fondamentale nei sistemi di trasmissione di potenza industriale. Utilizzando un'esclusiva struttura a maglie che accoppia denti esterni convessi (coronati) con denti interni diritti, supera i limiti dei giunti a denti diritti standard, che soffrono di capacità limitate di compensazione del disallineamento, sfruttando il profilo curvo dei denti dell'ingranaggio per ottenere una compensazione multidirezionale per i disallineamenti di installazione.

Questo prodotto presenta un'eccezionale capacità di coppia massima e una perdita di potenza minima. È in grado di supportare il funzionamento continuo e a pieno carico di macchinari pesanti, come mulini a palle e frantoi, per periodi prolungati, ed è ideale anche per gruppi di trasmissione ad alta precisione e apparecchiature che operano in ambienti difficili e all'aperto.

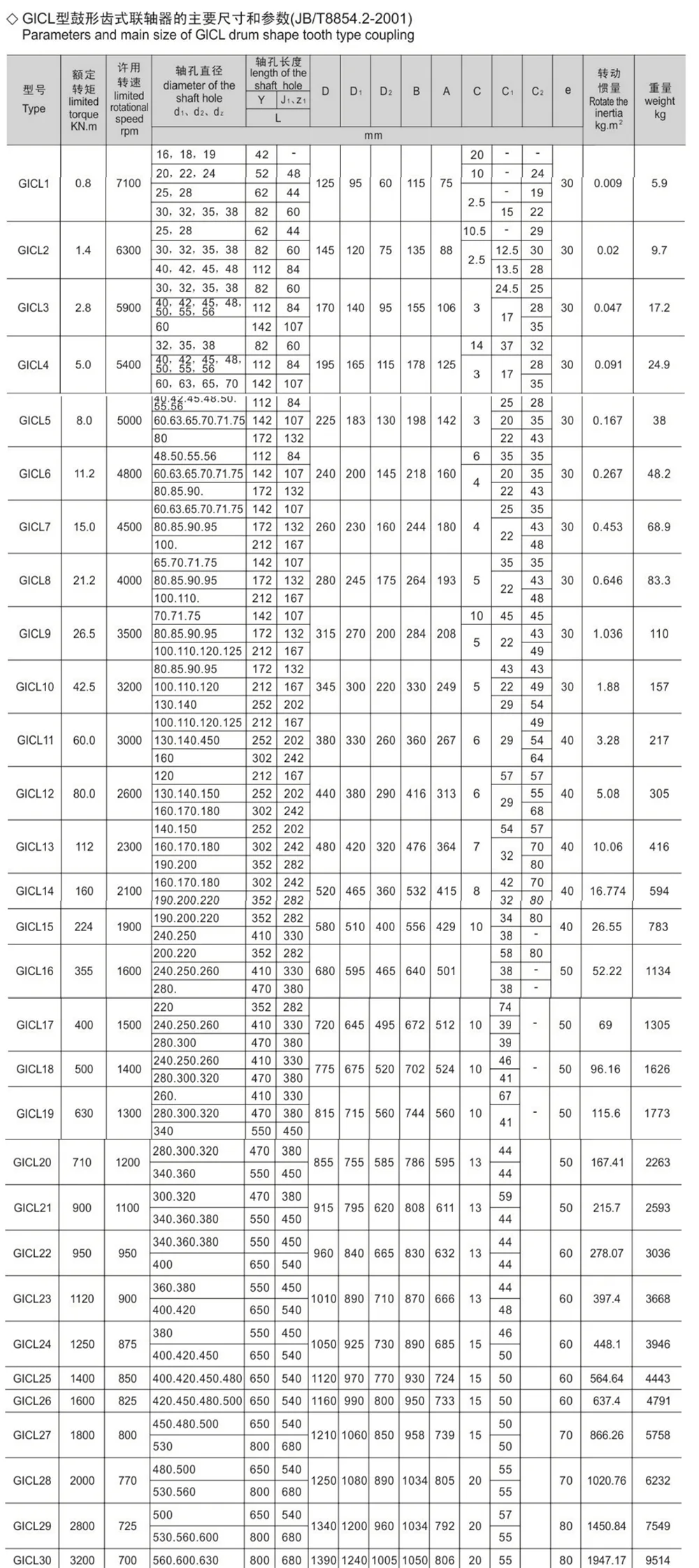

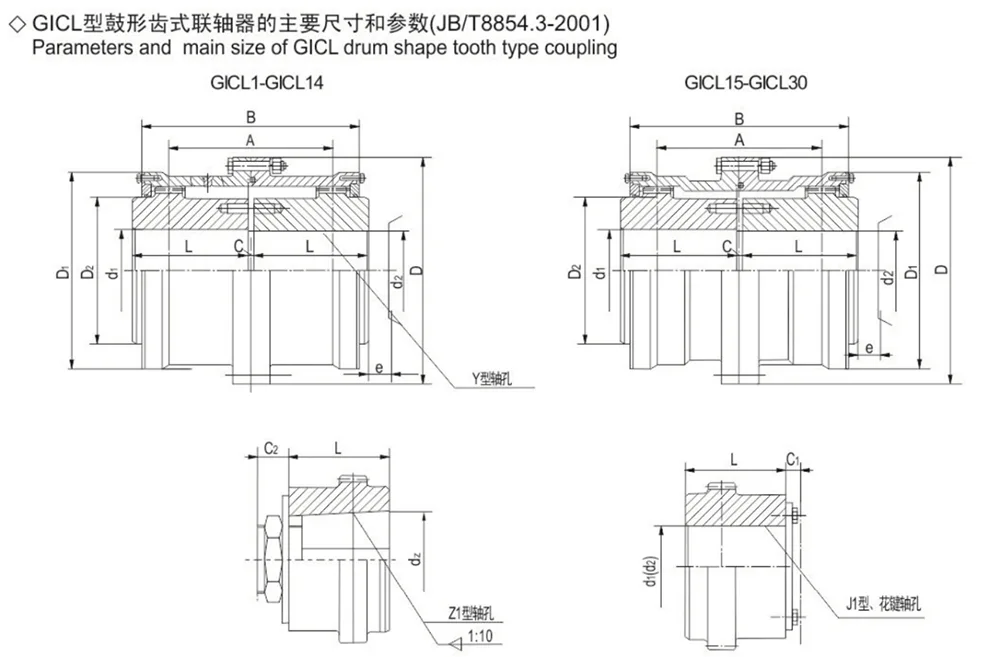

1. La qualità e il momento d'inerzia sono approssimazioni calcolate in base al diametro minimo e alla lunghezza massima dell'asse.

2. L'anello di tenuta è adottato dalla superficie circolare infeltrita da gomma.

3. In base alle necessità, il foro dell'asse J1 non può utilizzare l'anello di blocco all'estremità.

4. Consentire la compensazione dell'orientamento1° 30'

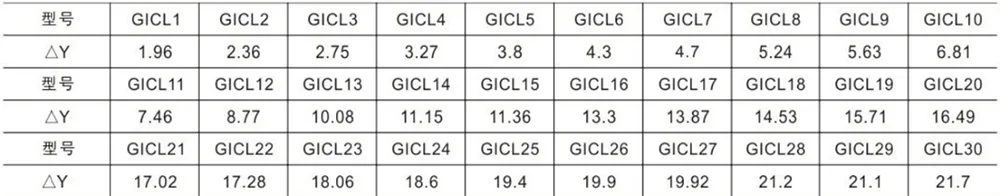

5. Consentire la compensazione radiale, Y corrisponde al seguente elenco

Quali sono i suoi vantaggi prestazionali?

1. Capacità di carico ultraelevata e trasmissione ad alta efficienza energetica

Il giunto a ingranaggi a tamburo tipo GICL vanta un'eccezionale capacità di coppia nominale e una perdita di trasmissione di potenza estremamente bassa, con conseguente elevata efficienza di trasmissione. Facilita il risparmio energetico e la riduzione dei costi anche durante il funzionamento prolungato a pieno carico, soddisfacendo efficacemente le continue richieste di energia di macchinari pesanti ad alto rendimento.

2. Compensazione del disallineamento multidimensionale tramite denti coronati

Grazie alla sua esclusiva struttura ad ingranaggi coronati, che sfrutta il gioco intrinseco fornito dai profili curvi dei denti, il giunto può compensare simultaneamente i disallineamenti assiali, radiali e angolari. Ciò risolve efficacemente la sfida a livello di settore di ottenere un preciso allineamento coassiale durante l'assemblaggio delle apparecchiature.

3. Funzionamento regolare, riduzione del rumore e protezione a lungo termine

Il giunto fornisce effetti ammortizzanti e di smorzamento delle vibrazioni durante il funzionamento, con conseguente riduzione dei livelli di rumore complessivi. Garantisce una trasmissione di potenza fluida in condizioni operative sia ad alta che a bassa velocità, riducendo efficacemente le vibrazioni complessive della macchina e l'usura dei componenti, prolungando così la durata dell'intero sistema di trasmissione.

Applicazione universale in tutti gli scenari

1. Componente standard per macchinari pesanti

Il giunto a ingranaggi a tamburo tipo GICL è compatibile con un'ampia gamma di macchinari pesanti tradizionali, tra cui mulini a sfere, frantoi, paranchi, trasportatori, laminatoi, argani, pompe chimiche e compressori su larga scala. Serve come componente di collegamento frequentemente richiesto dai produttori di apparecchiature originali (OEM) di macchinari industriali pesanti.

2. Funzionamento stabile in ambienti diversi

Sia che venga utilizzato in ambienti esterni difficili esposti a vento e pioggia, in officine con carichi elevati che richiedono una produzione continua 24 ore su 24 o in stazioni di trasmissione di precisione dove l'elevata precisione di allineamento è fondamentale, questo giunto mantiene prestazioni stabili e affidabili.

3. Componenti standard convenienti

Altamente adattabili a diversi ambienti e caratterizzati da bassi tassi di guasto sul campo, questi componenti offrono costi complessivi di approvvigionamento e manutenzione controllabili. Si distinguono come componenti standard altamente convenienti per vari sistemi di trasmissione per carichi pesanti presenti nelle applicazioni industriali e minerarie.

Garanzia di fornitura diretta dalla fabbrica di origine

Sfruttando le nostre linee di lavorazione interne, otteniamo una produzione completamente autonoma nell'intero flusso di lavoro, dal controllo qualità, personalizzazione e determinazione dei prezzi al supporto post-vendita, eliminando così i ricarichi imposti dagli intermediari.

1. Controllo di qualità rigoroso e standardizzato

Tutti i prodotti sono realizzati e spediti nel rigoroso rispetto degli attuali standard di settore. Ogni unità finita viene sottoposta a un rigoroso processo di ispezione in tre fasi: verifica dimensionale di precisione, test della coppia nominale effettiva e ispezione visiva completa, per garantire una qualità di fabbrica senza compromessi.

2. Servizi flessibili di personalizzazione non standard

Offriamo servizi di personalizzazione flessibili per soddisfare le esigenze specifiche del cliente, comprese dimensioni esterne non standard e diametri dei fori specializzati. Inoltre, possiamo progettare modelli personalizzati appositamente progettati per resistere a condizioni operative difficili, come ambienti corrosivi o temperature estreme.

3. Prezzi direttamente dalla fabbrica e supporto post-vendita

Eliminando i livelli di ricarichi intermedi, offriamo prezzi competitivi, con tariffe ancora più favorevoli disponibili per ordini all'ingrosso. Forniamo supporto tecnico completo e servizio post-vendita, fornendo continuamente soluzioni di trasmissione economicamente vantaggiose a un'ampia gamma di imprese industriali e minerarie.

Domande frequenti

Q1: Qual è la differenza principale tra il giunto a ingranaggi a tamburo tipo GICL e un giunto a ingranaggi a denti diritti standard?

A1: I giunti standard a denti diritti presentano un profilo dei denti lineare, che consente solo un disallineamento minimo e impone requisiti rigorosi per l'allineamento dell'installazione. Al contrario, il GICL utilizza un profilo del dente esterno "a forma di tamburo" (coronato); questo design garantisce una distribuzione del carico più uniforme sulle superfici dei denti e offre una gamma significativamente più ampia di compensazione per disallineamenti assiali, radiali e angolari. Di conseguenza, il GICL funziona in modo affidabile anche quando l'installazione dell'apparecchiatura presenta maggiori deviazioni di allineamento, rendendolo adatto ad uno spettro più ampio di condizioni operative.

Q2: Questo prodotto può essere utilizzato per periodi prolungati in ambienti esterni caratterizzati da forte polvere e pioggia?

R2: Questo prodotto presenta una struttura ad ingranaggi interamente in metallo e non contiene componenti elastici, come gomma o nylon, soggetti a invecchiamento. Funziona stabilmente in ambienti esterni umidi e polverosi; la lubrificazione periodica e ordinaria con grasso è l'unica manutenzione richiesta. Ciò lo rende la scelta ideale per l'uso tutto l'anno nelle operazioni minerarie e negli impianti di frantumazione all'aperto.

D3: L'accoppiamento GICL è una scelta adatta per apparecchiature che cambiano frequentemente tra velocità operative alte e basse?

A3: Il giunto a ingranaggi a tamburo tipo GICL garantisce una trasmissione regolare della potenza in condizioni operative sia ad alta che a bassa velocità, offrendo eccellenti capacità di smorzamento delle vibrazioni e riduzione del rumore. Gli shock vibrazionali derivanti da frequenti fluttuazioni di velocità vengono efficacemente ammortizzati e assorbiti attraverso l'ingranamento dei denti dell'ingranaggio, riducendo così al minimo l'usura del sistema di alberi e del riduttore.

Q4: Cosa succede se le dimensioni del foro dell'albero richieste non corrispondono alle specifiche standard? La fabbrica può eseguire lavorazioni di fori personalizzati?

A4: Supportiamo servizi di lavorazione personalizzati. In qualità di produttore diretto, possiamo lavorare fori per alberi non standard per adattarli ai diametri effettivi degli alberi delle apparecchiature dei nostri clienti. Inoltre, per applicazioni che coinvolgono ambienti corrosivi o condizioni di alta temperatura, possiamo applicare trattamenti superficiali specializzati per soddisfare i requisiti di assemblaggio specifici di macchinari non standard.
