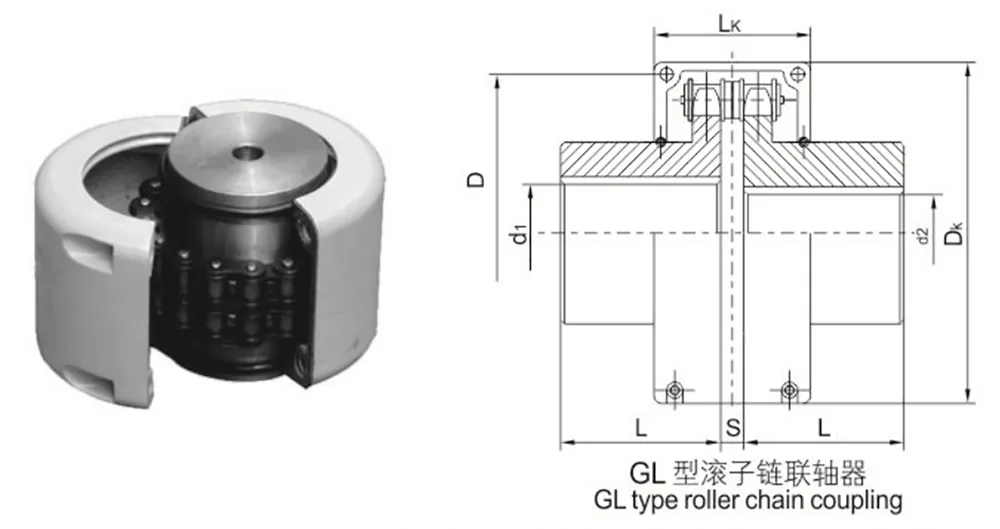

Giunto a catena a rulli tipo GL

Il giunto a catena a rulli tipo GL rappresenta un classico connettore semirigido nel campo delle trasmissioni industriali per carichi pesanti. A differenza dei giunti elastici in gomma o nylon, questo prodotto rinuncia agli elementi elastici di ammortizzazione; si basa invece sull'azione di ingranamento di una catena a rulli a doppia fila e di doppi pignoni per trasmettere la potenza. Questo design combina efficacemente l'elevata capacità di carico caratteristica dei giunti rigidi con le capacità di compensazione del disallineamento tipiche dei giunti flessibili.

Capacità strutturale

Le catene dell'accoppiamento a catena a rulli duplex devono essere conformi alle prescrizioni della 《catena a rulli di precisione a passo corto utilizzata per la trasmissione》 di GB1243.1-83.

Le forme e le dimensioni delle sedi per chiavetta devono essere conformi alle prescrizioni di GB/T 3852-1997.

La struttura e le dimensioni della copertura dell'alloggiamento possono essere selezionate in base alle esigenze dei clienti.

Il marchio dovrebbe essere conforme a GB/T 3852-1997.

Struttura semplice, l'accoppiamento a catena a rulli di tipo GL è comodo da montare e smontare, non applicabile per la guida in retromarcia con carico urtante.

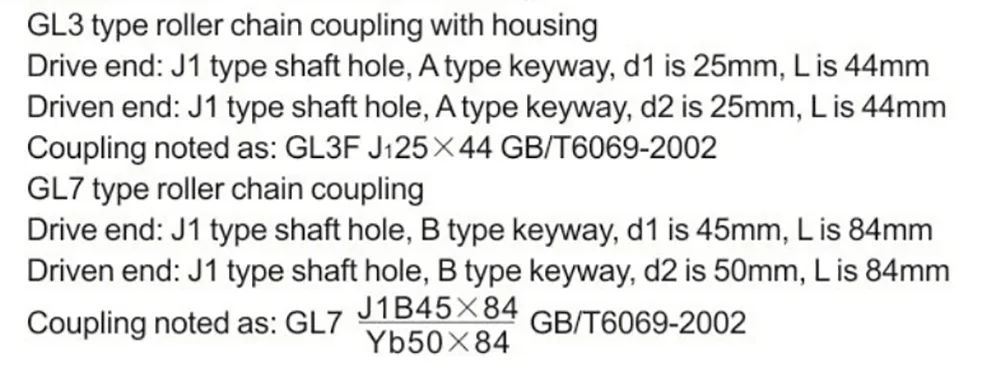

Contrassegnare il campione (aggiungere "F" quando è presente l'alloggiamento)

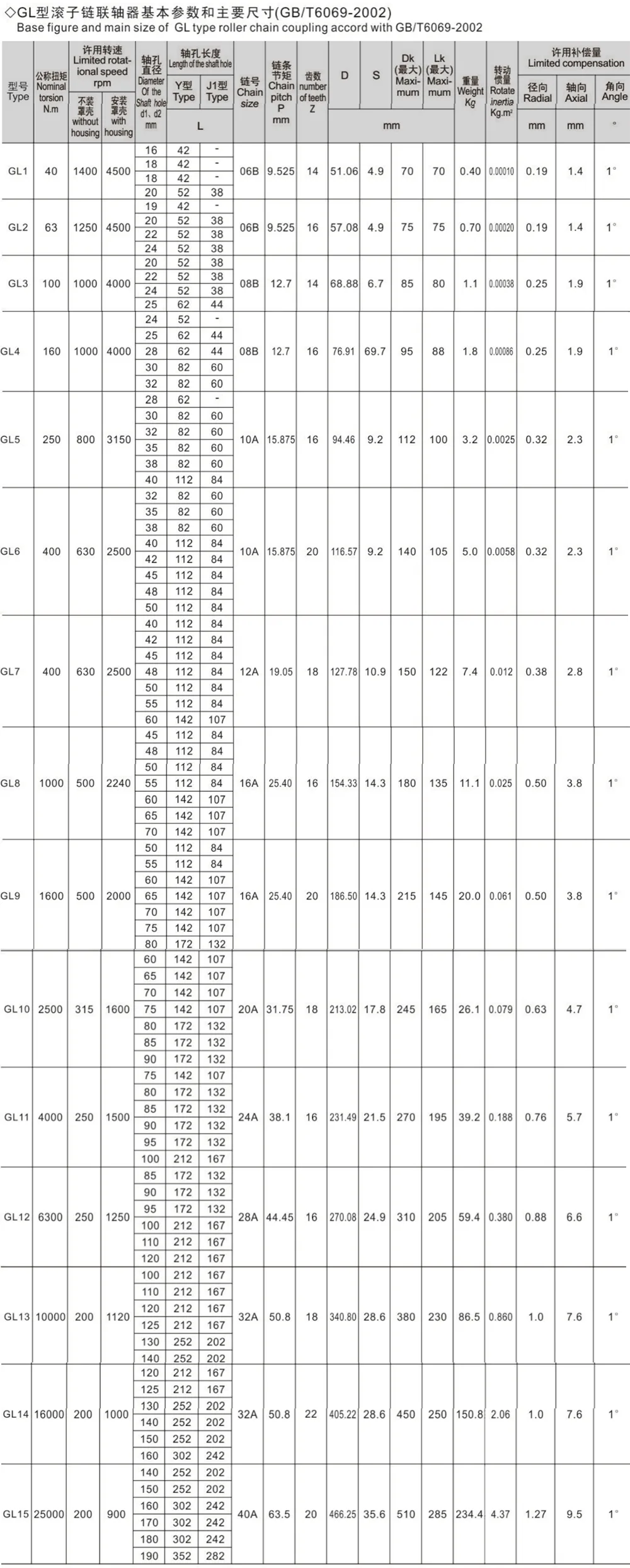

Nota: il valore dell'inerzia di rotazione e dei pesi di accoppiamento è simile nel foglio sopra.

Punti salienti

Il giunto a catena a rulli di tipo GL vanta un'eccezionale compatibilità ambientale, rimanendo inalterato da polvere, umidità, contaminazione da olio o temperature estreme. È in grado di funzionare a pieno carico in modo prolungato in un intervallo di temperature estremamente ampio che va da -40°C a +120°C. L'unità è caratterizzata da un'elevata rigidità complessiva della trasmissione, un'efficienza di trasmissione superiore, un basso tasso di guasto e requisiti di manutenzione minimi. Sviluppato specificatamente per apparecchiature pesanti che operano a velocità medio-basse con cicli di lavoro continui e ininterrotti, risolve i problemi comuni associati ai giunti tradizionali, come la suscettibilità all'invecchiamento, alla contaminazione e la scarsa resistenza al calore, rendendolo il componente di trasmissione standard più conveniente per condizioni operative complesse e a carico elevato.

Idoneità operativa

- Eccezionale compatibilità ambientale: a differenza dei tradizionali giunti elastici, che sono altamente suscettibili all'invecchiamento e ai guasti causati da polvere, umidità e alte temperature, il giunto a catena a rulli di tipo GL non contiene materiali soggetti a invecchiamento come gomma o nylon. Garantisce un funzionamento stabile e a lungo termine in ambienti difficili caratterizzati da forte accumulo di polvere, umidità, acqua stagnante e lieve contaminazione di olio, dimostrando una tolleranza estremamente elevata per condizioni ambientali avverse.

- Tolleranza alla temperatura ultra ampia: costruita interamente con componenti metallici, l'unità non viene influenzata dalle fluttuazioni di temperatura. Ufficialmente classificato per un intervallo di temperature operative compreso tra -40°C e +120°C, è ugualmente in grado di gestire impegnative operazioni all'aperto in ambienti di produzione con temperature rigide e temperature elevate all'interno delle officine, rendendolo ideale per apparecchiature industriali pesanti che operano all'aperto dove le variazioni di temperatura stagionali sono significative.

- Idoneità al funzionamento continuo per impieghi gravosi: caratterizzato da una robusta capacità di carico complessiva e da un'elevata rigidità della trasmissione, il giunto garantisce la trasmissione di potenza praticamente senza alcuna perdita di energia, consentendo così alle apparecchiature di funzionare continuamente a pieno carico per periodi prolungati. Progettato nativamente per adattarsi a condizioni di carico medio-pesante, eliminando efficacemente guasti comuni come slittamento, rottura e guasti operativi sotto carichi pesanti.

Scenari applicativi

Sfruttando una combinazione completa di elevata resistenza al calore, resistenza allo sporco, elevata capacità di carico e bassi requisiti di manutenzione, il giunto a catena a rulli di tipo GL è stato ampiamente adottato in varie industrie pesanti, dai macchinari industriali fissi alle attrezzature agricole mobili.

- Attrezzature minerarie e metallurgiche: compatibili con diversi macchinari minerari e sistemi di trasporto metallurgici; progettato per resistere alle sfide operative uniche degli ambienti sotterranei, caratterizzati da elevati livelli di polvere, elevata umidità e significative fluttuazioni della temperatura diurna, fungendo da robusto sostituto dei giunti di tipo elastico facilmente consumabili.

- Macchinari per prodotti chimici e materiali da costruzione: ideali per l'uso con apparecchiature di miscelazione chimica e sistemi di trasmissione specializzati all'interno di linee di produzione di materiali da costruzione; in grado di resistere all'esposizione a sostanze chimiche volatili e ambienti di forni ad alta temperatura, pur essendo completamente adattato per il funzionamento continuo 24 ore su 24.

- Attrezzature per l'agricoltura e il trasporto: adatte per macchine agricole per la raccolta e la lavorazione del terreno, nonché per vari trasportatori di materiali, ventilatori industriali su larga scala e relativi riduttori di velocità; progettato per funzionare in modo affidabile in ambienti esterni complessi caratterizzati da esposizione a fango e polvere.

- Limitazioni d'uso: questo prodotto è progettato principalmente per scenari di velocità medio-bassa, carichi pesanti e funzionamento continuo. È particolarmente adatto per la trasmissione di potenza stazionaria in ambienti difficili e non è consigliato per apparecchiature di trasmissione di precisione che comportano velocità di rotazione ultra elevate o frequenti cicli di avvio-arresto con rapide inversioni di direzione.

Domande frequenti

- D1: Quali sono le differenze fondamentali tra il giunto a catena a rulli di tipo GL e i giunti a perno elastico o a pneumatico?

R1: Il tipo GL utilizza un meccanismo di ingranamento di pignone e catena completamente metallico, che rappresenta un design strutturale ibrido rigido-flessibile. Non contiene componenti in gomma o nylon soggetti a invecchiamento, offrendo vantaggi distinti in termini di elevata resistenza al calore, resistenza alla polvere e durata prolungata. Al contrario, i giunti di tipo elastico si basano su elementi elastomerici per l'assorbimento degli urti; possiedono limiti superiori inferiori per la resistenza al calore, sono suscettibili alla corrosione da olio e grasso e sono generalmente più adatti per ambienti operativi standard, a temperatura ambiente e puliti.

- Q2: Qual è la resistenza massima alla temperatura di questo giunto?

R2: Il prodotto è progettato per funzionare in un intervallo di temperature compreso tra -40°C e 120°C. La sua struttura interamente in metallo elimina i problemi di indurimento e fessurazione dell'elastomero spesso riscontrati in altri tipi di accoppiamento. Di conseguenza, le apparecchiature per esterni che utilizzano questo accoppiamento possono essere avviate e azionate direttamente anche in condizioni invernali molto fredde senza la necessità di preriscaldamento o misure di protezione, rendendole ideali per macchinari industriali pesanti che operano all'aperto nelle regioni settentrionali.

- D3: La manutenzione ordinaria è difficile?

A3: La difficoltà complessiva di manutenzione è estremamente bassa; rispetto ad altri componenti della trasmissione, questo prodotto richiede una manutenzione meno frequente. Richiede semplicemente il rifornimento periodico di una piccola quantità di lubrificante per la catena a rulli a doppia fila, eliminando la necessità di frequenti smontaggi e sostituzioni di parti soggette ad usura, riducendo così in modo significativo i costi di funzionamento e manutenzione a lungo termine.
