A differenza dei giunti elastici a base di gomma, il giunto elastico a perno di tipo HL utilizza nylon ad alta resistenza per i suoi perni di trasmissione, sfruttando la tenacità intrinseca e la resistenza al taglio del materiale in nylon per facilitare la trasmissione di potenza. Sebbene i tradizionali metodi rigidi ad azionamento diretto siano soggetti a problemi comuni come l'usura delle chiavette, la rottura dei componenti, le vibrazioni delle apparecchiature e il rumore anomalo, questo prodotto offre una soluzione perfetta; si affida ai perni in nylon per attutire l'impatto delle partenze e degli arresti, smorzando al tempo stesso le vibrazioni causate dai carichi alternati.
1. Il materiale dei componenti elastici è il lino, quindi ha un'elevata durezza e resistenza all'usura e si applica alle circostanze con causticità.
2. Superficie circolare dell'anello del freno in metallo azionata mediante tempra.
3. Le dimensioni del foro, le dimensioni della sede della chiavetta e il metodo di designazione del giunto sono conformi ai requisiti di GB/T 3852-1977, "Tipi di connessione e dimensioni dei fori dell'albero". I fori dei due semigiunti possono essere selezionati indipendentemente e combinati in qualsiasi configurazione.
4. Temperatura di funzionamento: da -20 a +70 ℃.
5. Lo standard originale è lo standard internazionale GB5051-85.

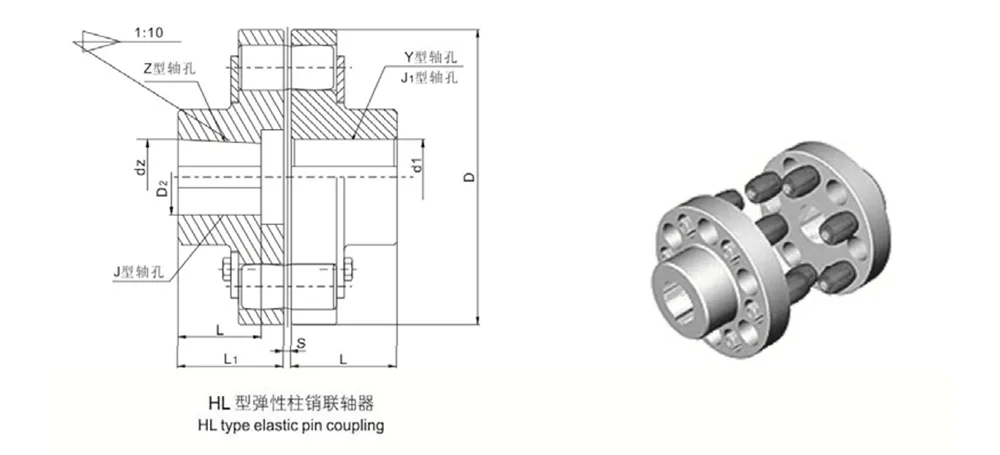

Per il tipo Zand J con lamatura, la lunghezza di adattamento non è inclusa, il valore L come nel disegno seguente
Giunto a perno elastico tipo HL6
Estremità comando: foro albero tipo Y, chiavetta tipo A, d1 è 65 mm, L è 142 mm
Estremità condotta: foro albero tipo Y, chiavetta tipo A, d2 è 75 mm, L è 142 mm

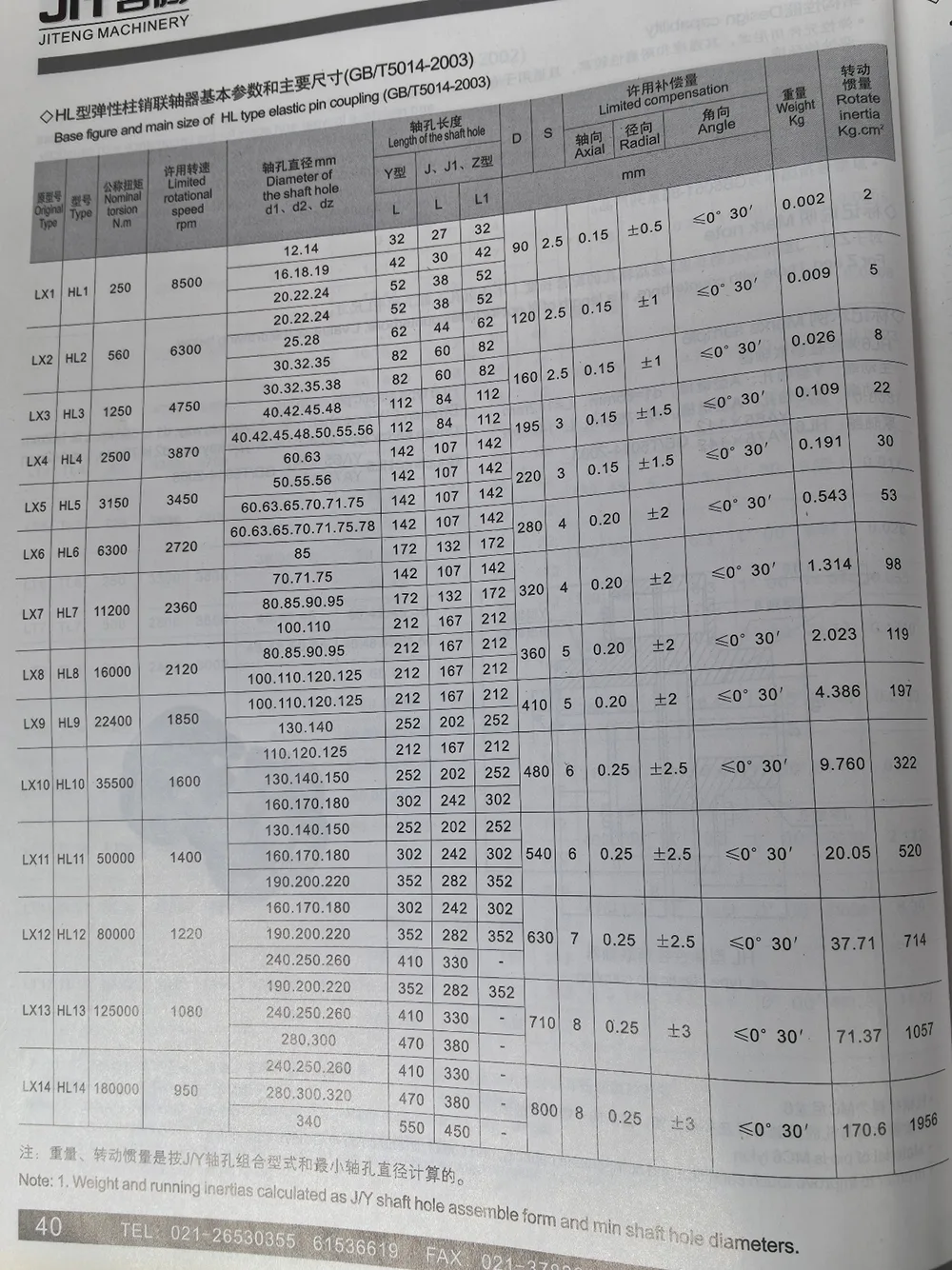

Accoppiamento: HL6 YA75×142YA65×142 GB/T5014-2003
Il materiale del perno è Lylon MC6
Per migliorare le condizioni di tocco e compensare la capacità, un'estremità del perno deve essere modellata a tamburo.
Il giunto elastico a perno tipo HL è stato specificatamente ottimizzato per ambienti operativi standard caratterizzati da frequenti avviamenti/arresti e carichi instabili. È compatibile con la stragrande maggioranza delle attrezzature meccaniche di uso generale che comportano carichi di medio livello, ottimizzando così lo stato operativo delle apparecchiature fin dalla fonte.
- Adattabilità alle inversioni frequenti: progettati specificatamente per i sistemi di trasmissione che richiedono avvii/arresti ripetitivi e cambi direzionali continui, i componenti elastici in nylon possiedono una tenacità sufficiente per resistere ai carichi d'impatto generati dalle direzioni alternate nel lungo termine, prevenendo efficacemente problemi legati all'invecchiamento o alla frattura del materiale.
- Ammortizzazione delle fluttuazioni del carico: quando si verificano piccole fluttuazioni del carico o picchi di carico momentanei durante il funzionamento, i perni in nylon utilizzano la loro elasticità intrinseca per ammortizzare l'impatto e dissipare la forza, prevenendo così il rumore della trasmissione e le vibrazioni dell'apparecchiatura causate dall'instabilità del carico.
- Mitigazione degli inconvenienti delle connessioni rigide: fungendo da sostituto dei tradizionali giunti rigidi monopezzo, questo prodotto attenua gli impatti violenti associati alle connessioni dirette rigide, eliminando efficacemente i guasti comuni delle apparecchiature come frattura dei componenti, usura della sede della chiavetta, vibrazioni del corpo e rumore operativo.
- Meccanismo sacrificale di protezione dal sovraccarico: in caso di condizioni operative anomale, come inceppamento, stallo o sovraccarico momentaneo dell'attrezzatura, i perni interni in nylon sono progettati per guastarsi prima tramite frattura per taglio, recidendo così attivamente l'intero percorso di trasmissione della coppia. - Protezione di apparecchiature centrali di alto valore: i sovraccarichi vengono efficacemente intercettati dal taglio dei perni elastici, impedendo loro di propagarsi ai componenti strutturali a valle. Ciò fornisce una protezione solida per i componenti principali costosi, come motori, riduttori e mandrini, proteggendoli da danni irreversibili.
- Protezione meccanicamente stabile: l'intero meccanismo di protezione è di natura puramente meccanica; non viene influenzato da fattori quali interruzioni di corrente, guasti del segnale o interferenze ambientali. Di conseguenza, la sua stabilità protettiva supera di gran lunga quella dei sistemi di sicurezza basati su allarmi elettronici, rendendolo ideale per ambienti di officine industriali complessi e difficili.
Rispetto ai giunti elastici standard, il giunto elastico a perno di tipo HL offre una capacità di carico maggiore e copre una gamma più ampia di scenari applicativi. È in grado di ospitare contemporaneamente vari tipi di apparecchiature di trasmissione a carico medio in più settori.
- Focus applicativo mirato: progettato principalmente per ambienti operativi a carico medio, è ideale per apparecchiature meccaniche che comportano frequenti avviamenti-arresti, inversioni di direzione e carichi d'urto alternati. Risolve efficacemente le carenze del settore, in particolare l’insufficiente capacità di carico dei giunti in gomma e la mancanza di assorbimento degli urti inerente ai giunti rigidi.
- Versatilità in tutti i settori: la compatibilità del prodotto non è limitata dalla categoria dell'apparecchiatura; può essere implementato con successo in macchinari minerari, impianti di produzione industriale completi, varie macchine per la lavorazione dell'industria leggera, nonché macchinari fluidi come pompe dell'acqua e ventilatori.
- Adattabilità ad apparecchiature nuove ed esistenti: caratterizzato da dimensioni standardizzate, il giunto può essere direttamente preinstallato come componente OEM in nuove apparecchiature. Serve anche come sostituto ideale per i giunti vecchi e usurati dei macchinari esistenti; il processo di retrofit è di bassa difficoltà e non richiede alcuna modifica alla struttura di trasmissione originale dell'apparecchiatura.
In qualità di produttore originale del giunto elastico a perno di tipo HL, la nostra azienda ha dedicato anni alla ricerca e sviluppo e alla produzione di vari giunti elastici e limitatori di coppia. Forniamo servizi di supporto completi e one-stop agli acquirenti nazionali e internazionali, coprendo ogni fase, dal controllo della qualità del prodotto e dalla consegna alla selezione del prodotto e al supporto post-vendita.
L'intera serie di giunti di tipo HL è sottoposta a una produzione interna integrata. I perni elastici in nylon, unico componente esternalizzato, sono realizzati utilizzando materie prime rigorosamente approvvigionate, di elevata purezza e resistenti all'usura. Ogni lotto viene sottoposto a rigorosi test di coppia e taglio prima di lasciare la fabbrica.
Manteniamo un inventario pronto di modelli di giunti standard e perni in nylon di ricambio. Siamo attrezzati per evadere ordini che vanno dai campioni di singole unità agli acquisti di grandi quantità su larga scala, eliminando così i lunghi tempi di consegna tipicamente associati ai cicli di produzione personalizzati.
Il nostro team tecnico analizza fattori quali il tipo di carico dell'attrezzatura, la frequenza di avvio-arresto e i parametri del diametro dell'albero per distinguere tra le serie di prodotti con perno elastico HL e manica elastica TL, abbinando così a ciascun cliente la soluzione di accoppiamento più adatta.
Forniamo disegni dimensionali e tutorial di installazione gratuiti e offriamo consulenza tecnica remota specificatamente per i nostri clienti esteri. Inoltre, supportiamo la personalizzazione di dimensioni del foro e perni non standard con livelli di durezza specifici per garantire la compatibilità con apparecchiature che operano in condizioni uniche.
