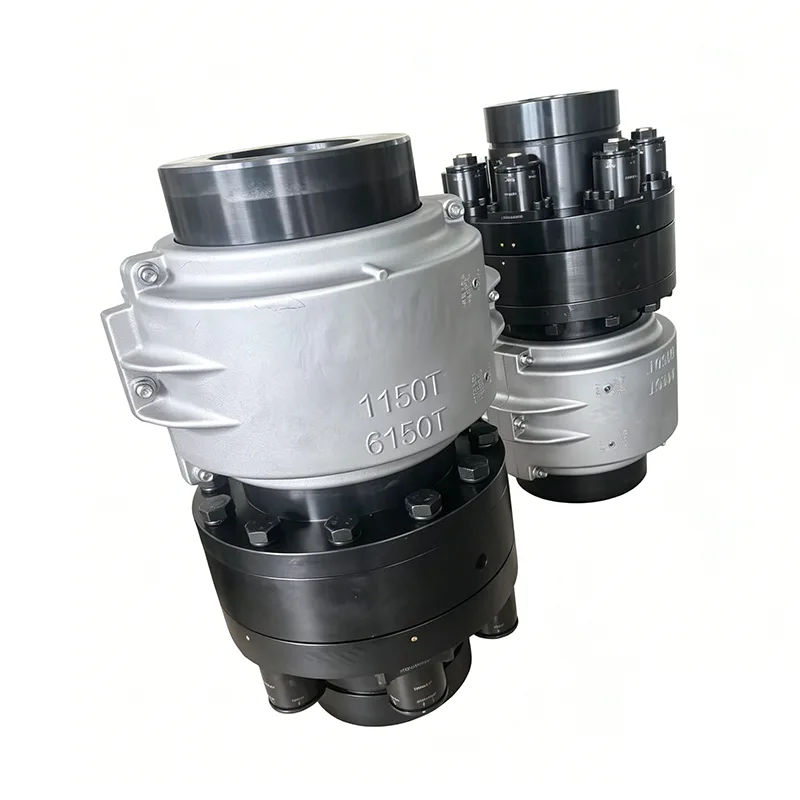

Giunto a molla serpentina serie JS

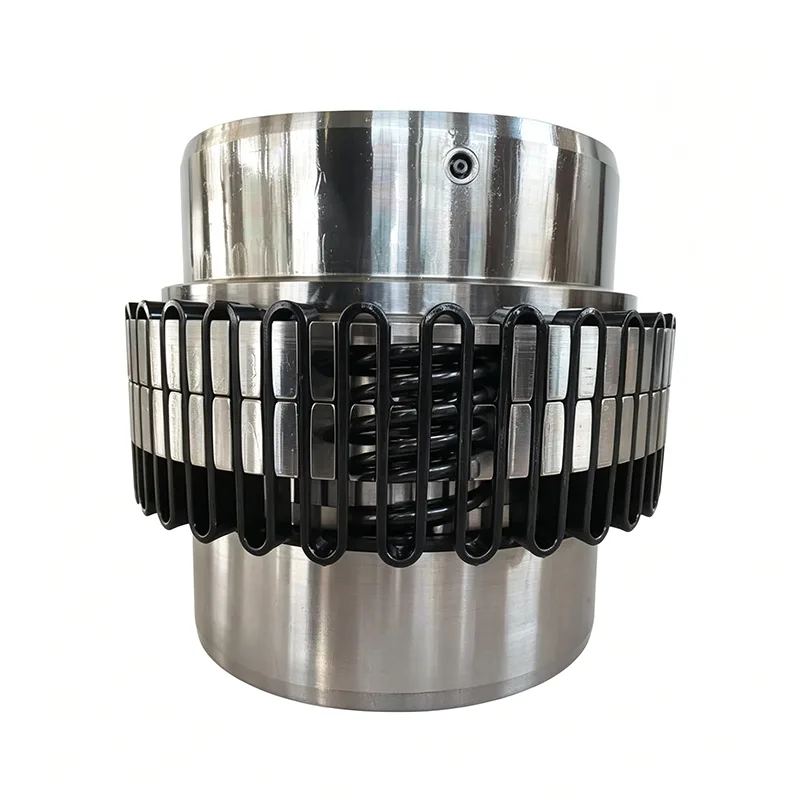

Il giunto a molla serpentino della serie JS rappresenta un componente di trasmissione metallico elastico ad alte prestazioni e rigidità variabile. Serve come prodotto di aggiornamento avanzato, progettato specificamente per sostituire i giunti elastici non metallici in ambienti operativi pesanti e a velocità medio-alta. A differenza dei giunti flessibili realizzati in gomma o nylon, materiali soggetti a invecchiamento, questo prodotto evita sostanze non metalliche deperibili. Si basa invece su strisce di molle a serpentina ad alta resistenza come elementi elastici principali di trasmissione della coppia, utilizzando la deformazione elastica delle molle per assorbire gli urti e contrastare la risonanza. Il gruppo completo è costituito da due metà del giunto, un alloggiamento del coperchio protettivo, anelli di tenuta e listelli elastici a serpentina. La trasmissione di potenza si ottiene attraverso l'innesto ad incastro delle strisce elastiche all'interno delle scanalature degli ingranaggi del giunto, combinando così l'elevata efficienza di trasmissione dei giunti rigidi con le capacità di ammortizzazione e compensazione dei giunti flessibili.

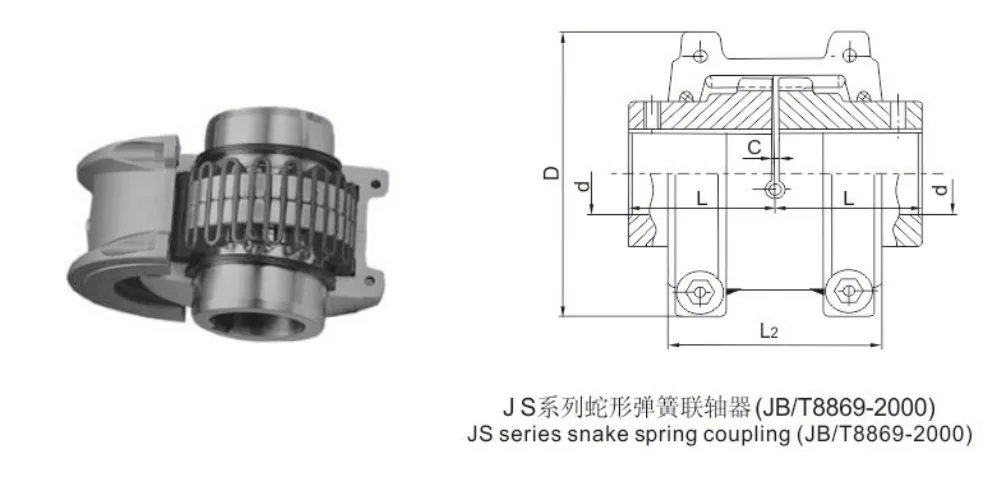

Componenti strutturali

- Assemblaggio standard completo: un'unità completa comprende due metà del giunto, due sezioni dell'alloggiamento protettivo esterno, due anelli di tenuta antipolvere e le strisce elastiche a serpentina. Il numero totale di parti è significativamente inferiore a quello di altri giunti per carichi pesanti con capacità di carico equivalenti, con conseguente tasso di guasto inferiore.

- Esclusiva struttura di trasmissione della coppia assiale: le strisce di molle a serpentina sono inserite assialmente e alloggiate nelle fessure degli ingranaggi delle due metà del giunto. La trasmissione della coppia è guidata dalla pressione uniforme esercitata dai fianchi delle cave degli ingranaggi contro le molle; ciò garantisce una distribuzione equilibrata delle forze, evitando così concentrazioni localizzate di tensioni che potrebbero portare a cedimenti strutturali.

- Design protettivo chiuso: il giunto presenta un alloggiamento esterno di tipo diviso accoppiato con anelli di tenuta. Questo design non solo assicura la posizione delle strisce a molla, ma impedisce anche efficacemente l'ingresso di polvere esterna e umidità nella zona di innesto, proteggendo così sia le strisce a molla che la struttura della fessura dell'ingranaggio e riducendo al minimo l'usura quotidiana.

Principi di funzionamento

Il giunto a molla serpentino della serie JS utilizza una logica di trasmissione a rigidità variabile basata sull'interazione di compressione tra le scanalature degli ingranaggi e le strisce della molla. Durante il funzionamento, l'accoppiamento può regolare dinamicamente la propria intensità di buffering, mitigando così sostanzialmente i problemi comuni all'interno dei sistemi di trasmissione, come vibrazioni e risonanza.

- Logica di trasmissione di potenza standard: l'albero motore e l'albero condotto sono accoppiati tramite semiaccoppiamenti corrispondenti su ciascuna estremità. Le pareti laterali delle scanalature degli ingranaggi del lato guida esercitano una forza circonferenziale sulle molle a serpentina; attraverso la deformazione elastica di questi elementi elastici, il lato condotto viene portato a ruotare in modo sincrono, realizzando così la trasmissione della coppia.

- Meccanismo di assorbimento degli urti e soppressione delle vibrazioni ad alta efficienza: durante l'avvio, lo spegnimento o le fluttuazioni del carico dell'apparecchiatura, le molle a serpentina subiscono una deformazione elastica adattiva per attenuare le vibrazioni indotte da carichi alternati, impedendo così all'intero sistema di trasmissione di entrare in uno stato di risonanza. Il prodotto vanta un tasso medio di smorzamento e riduzione delle vibrazioni superiore al 36%, garantendo prestazioni di assorbimento degli urti che superano di gran lunga quelle dei giunti elastici standard.

- Rigidità variabile che si adatta alle condizioni di carico: al variare dell'entità della coppia trasmessa, il grado di deformazione elastica negli elementi elastici cambia di conseguenza, regolando automaticamente la rigidità complessiva del giunto. Questo design bilancia efficacemente la fluidità operativa sotto carichi leggeri con una robusta capacità di carico sotto carichi pesanti, rendendolo ideale per applicazioni che comportano condizioni di carico fluttuanti.

Configurazione del materiale e durata utile

I componenti elastici principali sono realizzati in acciaio per molle appositamente personalizzato, rinforzato attraverso un processo di trattamento termico in più fasi. Questo approccio risolve in modo efficace i comuni punti critici del settore associati agli elementi elastici non metallici, come la suscettibilità all'invecchiamento, il cedimento per fatica e la scarsa resistenza alle alte temperature.

- Materie prime primaverili di alta qualità: gli elementi a molla a serpentina sono realizzati con billette di acciaio per molle selezionate di livello industriale. Questi materiali vengono sottoposti a una serie completa di trattamenti di precisione, tra cui tempra e rinvenimento, per garantire che la loro resistenza alla trazione, resistenza alla fatica e tenacità soddisfino i più elevati standard del settore.

- Lunga durata e usura minima: il corpo metallico della molla è immune a problemi quali invecchiamento, indurimento o fessurazioni corrosive e non viene influenzato da ambienti operativi estremamente alti o bassi. Rispetto ai giunti elastici non metallici (ad esempio quelli in gomma o nylon), questo design offre una durata complessiva notevolmente prolungata.

- Adattabilità a carichi alternati complessi: il giunto a molla serpentino della serie JS è progettato per resistere a un'esposizione prolungata a frequenti cicli di avvio-arresto, carichi d'urto bidirezionali e deformazione alternativa ad alta velocità. Anche quando funziona continuamente in ambienti con carichi elevati e sollecitazioni alternate, mantiene prestazioni meccaniche stabili e mostra una suscettibilità minima al degrado elastico.

Prestazioni della trasmissione e caratteristiche di sicurezza

- Efficienza di trasmissione ultraelevata: utilizzando un meccanismo di trasmissione a contatto superficiale tra le scanalature degli ingranaggi e gli elementi a molla, l'accoppiamento riduce al minimo la perdita di potenza. La sua efficienza di trasmissione complessiva può raggiungere il 99,47%, offrendo tassi di utilizzo dell'energia che superano la stragrande maggioranza dei giunti di trasmissione flessibili attualmente disponibili.

- Protezione da sovraccarico bidirezionale: presenta capacità di bufferizzazione del sovraccarico a breve termine, con una capacità di carico finale che raggiunge fino al doppio della coppia nominale. Ciò gli consente di assorbire senza sforzo carichi di picco istantanei, prevenendo così guasti catastrofici, come la rottura dell'albero o il collasso dei denti degli ingranaggi, causati da sovraccarichi improvvisi.

- Compensazione del disallineamento multidimensionale: sfruttando le caratteristiche di deformazione multidirezionale delle sue molle a serpentina, il giunto può compensare simultaneamente i disallineamenti di installazione assiali, radiali e angolari. Ciò riduce la soglia di installazione relativa alla coassialità dell'albero, rendendolo ideale per l'integrazione in apparecchiature esistenti in cui le deviazioni di allineamento possono superare le tolleranze standard.

Vantaggi di montaggio e manutenzione

- Struttura compatta e leggera: il giunto a molla serpentino della serie JS presenta un ingombro compatto e un design leggero. Per un dato valore di coppia, occupa uno spazio di installazione significativamente inferiore rispetto ad altri tipi di giunti, rendendolo perfettamente adatto per l'uso in sistemi di trasmissione confinati o chiusi.

- Montaggio e smontaggio semplificato: Ogni unità di accoppiamento utilizza solo da 2 a 4 elementi a molla, garantendo una sequenza di montaggio/smontaggio semplice e intuitiva. Rispetto ai giunti a membrana o a ingranaggi, la complessità e le difficoltà associate all'ispezione e alla sostituzione dei componenti sono drasticamente ridotte.

- Manutenzione ordinaria a bassa frequenza: le molle metalliche non richiedono sostituzioni frequenti, mentre la struttura dell'alloggiamento sigillata protegge efficacemente i componenti interni. La manutenzione ordinaria è limitata ai controlli periodici dello stato di fissaggio dell'alloggiamento e dei livelli di lubrificazione, eliminando la necessità di sostituzione periodica delle parti elastiche soggette ad usura tipicamente richieste da altri tipi di giunti.

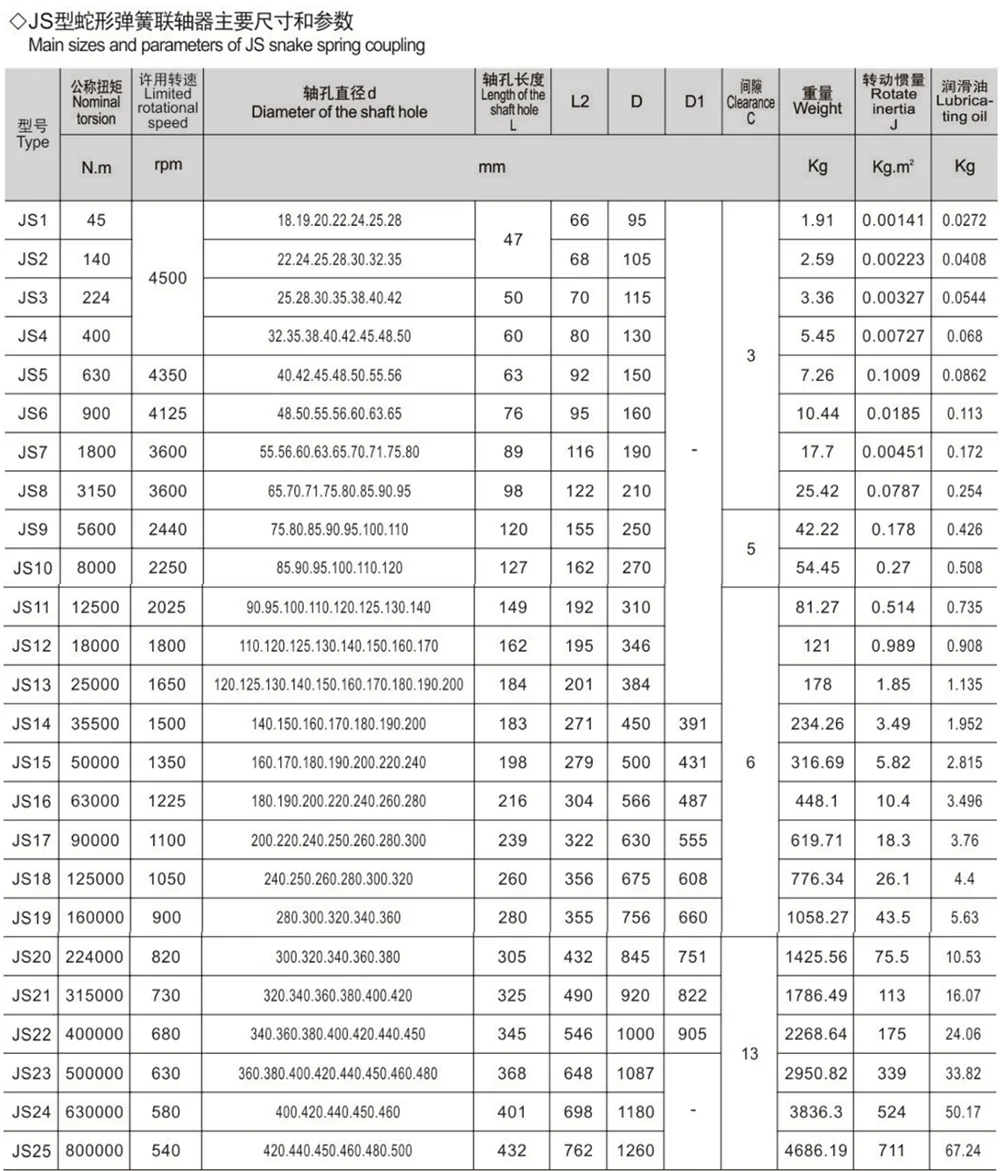

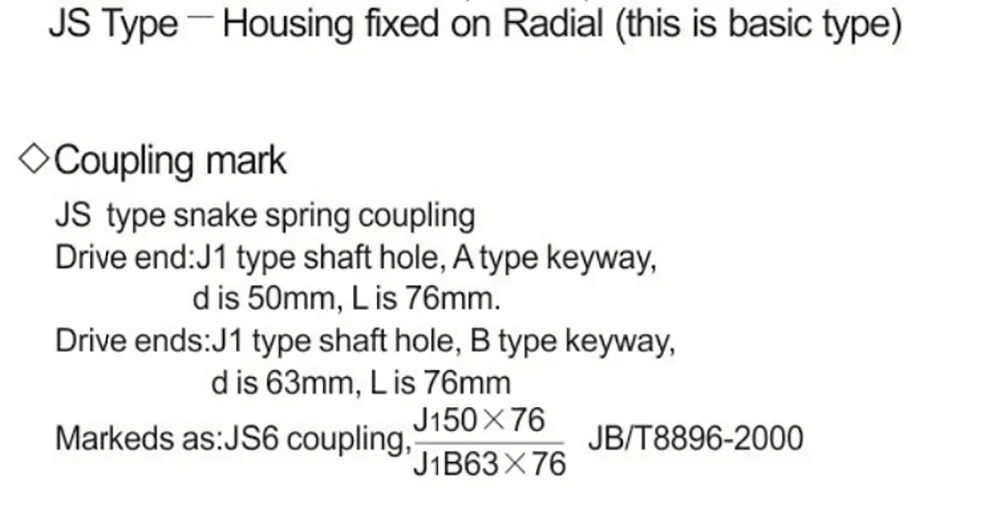

Nota: 1. Consultare il nostro reparto tecnologico quando si selezionano i fori dell'albero (GB/T 3852). 2. Calcolo del peso e dell'inerzia rotante come stato senza foro.
