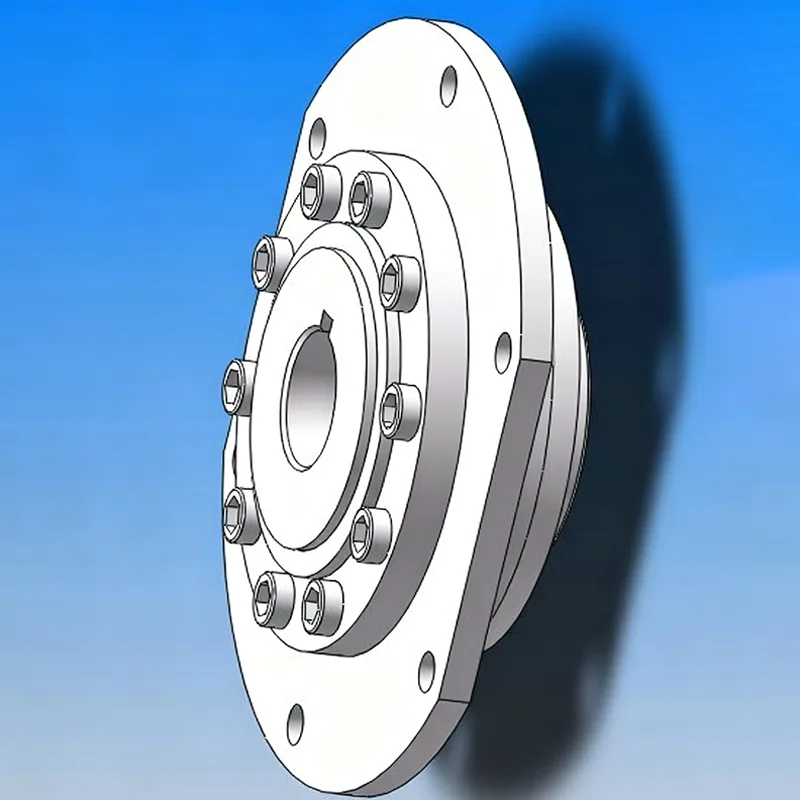

Giunto a rulli sferici tipo WJA

Il giunto a rulli sferici di tipo WJA è un componente di connessione di trasmissione aggiornato progettato specificamente per condizioni di lavoro gravose e con carichi pesanti. Basandosi su una struttura di trasmissione a rulli sferici matura e su un metodo di connessione del foro dell'albero cilindrico altamente versatile, raggiunge un equilibrio tra facilità di installazione e stabilità operativa.

A differenza dei normali componenti di trasmissione, possiede una compensazione dello spostamento multidimensionale, una capacità di carico elevata e una forte adattabilità ambientale. Attraverso la forgiatura integrata e l'elaborazione precisa, migliora le prestazioni strutturali e può gestire efficacemente condizioni di lavoro complesse e difficili, nonché modalità operative ad alta frequenza per lungo tempo. È il componente principale preferito per la trasmissione di potenza in varie apparecchiature industriali pesanti.

Vantaggi del processo

1. Stampaggio integrato con materiale ad alta resistenza

Utilizzando materie prime in lega ad alta resistenza di alta qualità, il prodotto viene formato attraverso un processo di forgiatura completo. La struttura complessiva non presenta spazi tra i giunti e la sua resistenza di base e tenacità strutturale superano di gran lunga quelle dei normali prodotti saldati. Ciò garantisce che problemi come deformazioni dovute a carichi pesanti e rotture siano evitati fin dall'inizio.

2. Lavorazione CNC precisa

L'intera macchina viene elaborata utilizzando lavorazioni di precisione CNC. Gli errori dimensionali dei componenti chiave sono controllabili e la deviazione della coassialità è piccola, garantendo la precisione dell'assemblaggio dei componenti e impedendo che un gioco eccessivo di assemblaggio causi jitter di funzionamento e guasti di allentamento.

3. Trattamento di rafforzamento del trattamento termico complessivo

Il giunto a rulli sferici di tipo WJA è sottoposto ad un'ottimizzazione complessiva del processo di trattamento termico. Ciò migliora contemporaneamente la durezza complessiva e la tenacità strutturale del prodotto, raggiungendo un equilibrio tra rigidità e tenacità. Può resistere a impatti di carichi pesanti ed evitare danni da fatica causati da carichi alternati a lungo termine.

4. Processo di levigatura fine per le superfici di contatto dei rulli

I rulli di rinvio hanno le superfici di contatto finemente rettificate. Le superfici di contatto di accoppiamento sono lisce e piatte, garantendo un ingranamento regolare e senza ostacoli durante il funzionamento senza inceppamenti o usura, riducendo significativamente la perdita di trasmissione.

5. Molteplici screening rigorosi di controllo qualità

Vengono implementati più livelli di standard di ispezione della qualità, controllando rigorosamente parametri fondamentali come precisione dimensionale, coassialità e gioco. Ciò controlla la qualità dalla fonte e garantisce che il prodotto possa funzionare continuamente senza allentamenti, guasti o prestazioni instabili per un lungo periodo.

Adattabilità delle condizioni operative

- Resistenza agli agenti atmosferici in un ampio intervallo di temperature: il giunto a rulli sferici di tipo WJA ha un'eccellente tolleranza alle alte e basse temperature, in grado di adattarsi a condizioni meteorologiche estreme come l'esposizione esterna alla luce solare, freddo estremo e umidità, non influenzato da cambiamenti regolari di temperatura e mantenendo un funzionamento stabile in tutte le stagioni.

- Resistenza alla corrosione in ambienti complessi: con una struttura di tenuta rinforzata, può prevenire efficacemente l'erosione di polvere, olio e umidità dall'esterno, fornendo una protezione completa per la struttura interna della trasmissione a rulli, adatta per officine di produzione difficili polverose, grasse e umide.

- Adattabilità alle modalità operative ad alta intensità: può adattarsi perfettamente alle modalità operative ad alta intensità come funzionamento continuo 24 ore su 24, frequenti avviamenti e arresti e movimento alternativo delle apparecchiature, con potenza in uscita continua e stabile, senza attenuazione di potenza o guasti di trasmissione.

- Applicazione universale per carichi pesanti: adatto a varie attrezzature industriali pesanti come gru, macchinari metallurgici e macchinari minerari, può gestire stabilmente varie condizioni di lavoro gravoso ed è un componente di supporto affidabile per i sistemi di trasmissione per carichi pesanti.

Nota: 1. Il momento di inerzia e la massa sono calcolati approssimativamente in base al diametro minimo del foro dell'albero.

2. Utilizzare il diametro del foro dell'albero e il grado di Si L al di fuori dell'ambito del tipo di chiavetta elencato o di altro tipo, previa consultazione con il produttore.

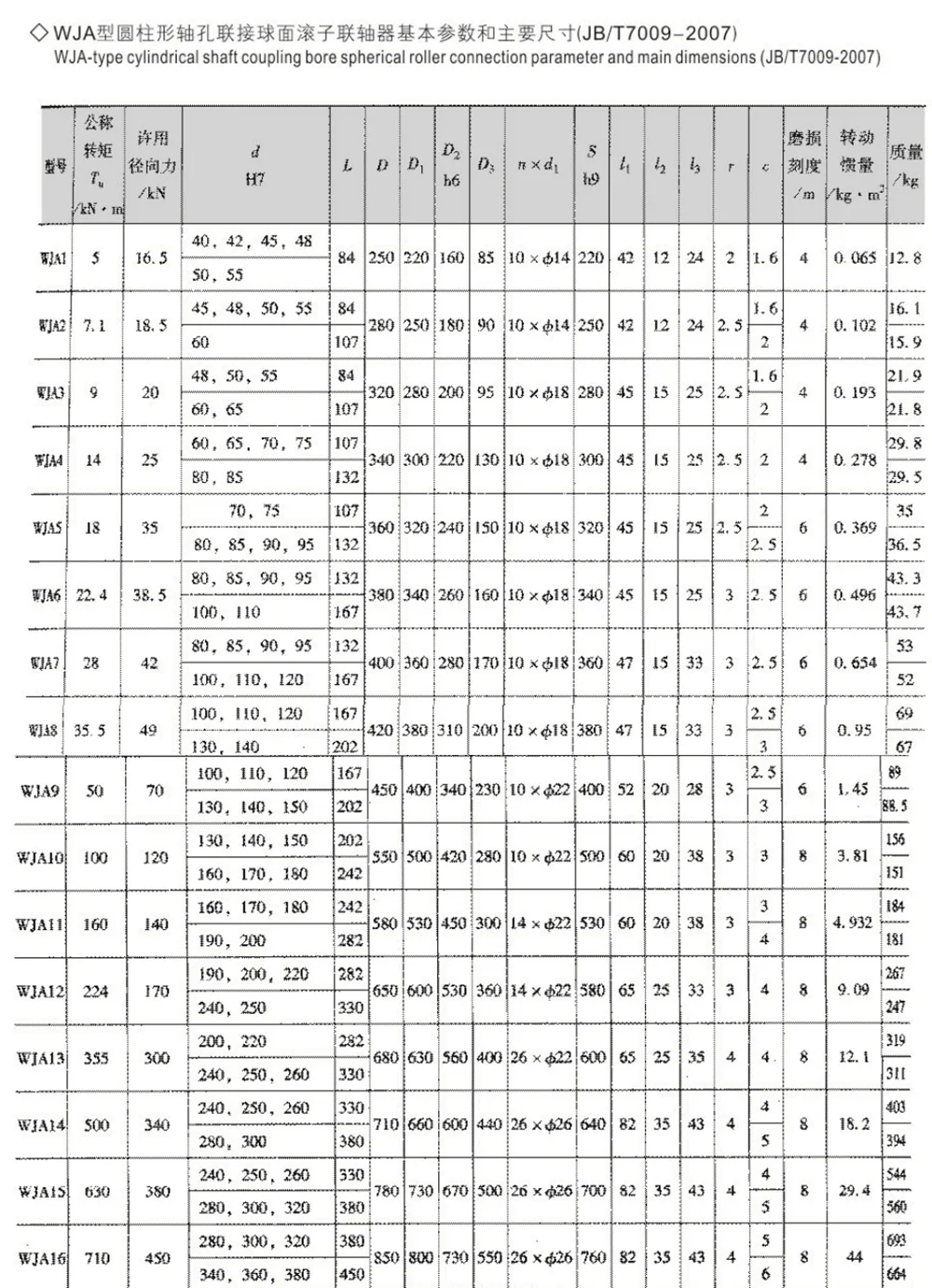

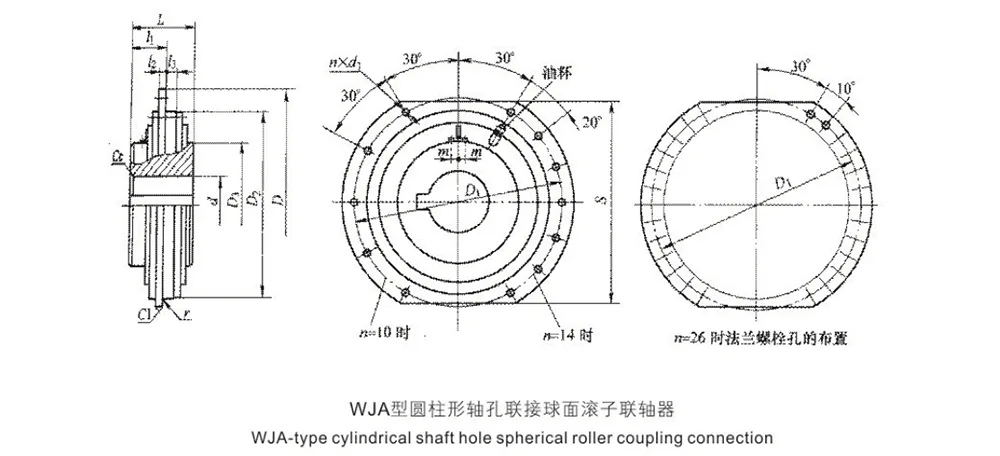

Il foro dell'albero, la forma della connessione e le dimensioni del giunto di tipo WJA devono essere conformi al foro dell'albero di tipo J1 e alla chiavetta di tipo A o di tipo B specificati in GB/T 3852—1997 e la rugosità superficiale Ra del foro dell'albero non deve superare 3,2 μm.

Sbavare il giunto prima dell'installazione. Durante il montaggio, applicare grasso lubrificante alle cavità dei rulli.

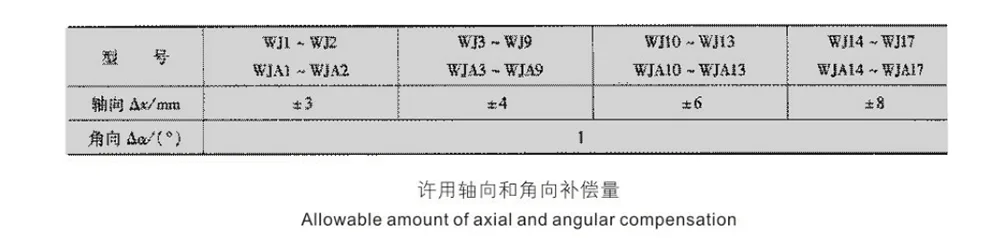

Dopo l'assemblaggio, ciascun semigiunto dovrà poter ruotare liberamente e muoversi assialmente del valore Δx specificato nella Tabella 4-107.

Domande frequenti

Q1: Quali sono i vantaggi principali del giunto a rulli sferici di tipo WJA?

A1: Il giunto a rulli sferici di tipo WJA utilizza fori cilindrici per l'albero per il collegamento, caratterizzato da elevata versatilità e semplice allineamento dell'assemblaggio. Mantiene inoltre la capacità di compensazione dello spostamento multidimensionale del giunto a rulli sferici, bilanciando la facilità di installazione con la stabilità della trasmissione. È specificamente progettato per adattarsi a riduttori, tamburi e meccanismi di trasmissione del motore di varie attrezzature pesanti.

Q2: Può essere utilizzato a lungo in ambienti esterni polverosi, oleosi e umidi?

A2: Il prodotto è dotato di una struttura sigillante rinforzata, che può impedire efficacemente l'ingresso di polvere, olio e vapore acqueo nella struttura interna. Allo stesso tempo, ha un'eccellente resistenza alle variazioni di temperatura sia alle alte che alle basse temperature e può essere adattato a condizioni di lavoro complesse e difficili come aree aperte all'aperto, officine polverose e oleose, ecc., per un funzionamento a lungo termine.

Q3: Questo prodotto può essere adatto per apparecchiature con carichi pesanti che si avviano e si arrestano frequentemente e funzionano continuamente per 24 ore?

A3: Il prodotto è stato sottoposto a un trattamento termico complessivo per migliorarne la robustezza e presenta un'eccellente resistenza alla fatica. Può sopportare l'impatto di frequenti avviamenti e arresti, nonché il funzionamento continuo a pieno carico a lungo termine. La potenza in uscita è stabile, il tasso di guasto è basso ed è adatto per modalità operative industriali ad alta intensità.

- D4: In che modo il vantaggio tecnologico di elaborazione del prodotto di tipo WJA apporta vantaggi al funzionamento dell'apparecchiatura?

A4: La forgiatura integrata + l'elaborazione di precisione CNC garantisce la precisione complessiva della macchina, con un piccolo errore di coassialità e nessun jitter durante il funzionamento; il trattamento di levigatura fine della superficie di contatto del rullo rende l'ingranamento più liscio, la perdita di trasmissione inferiore ed è meno probabile che si allenti o si guasti per un lungo periodo di funzionamento, riducendo significativamente i costi di manutenzione.
