Giunto a ingranaggi con perno elastico tipo ZL

Il giunto elastico a ingranaggi con perno tipo ZL è classificato come componente di connessione per carichi pesanti che utilizza elementi elastici non metallici. Si tratta di un giunto ibrido raro sul mercato che integra in modo unico le caratteristiche di trasmissione dei giunti a ingranaggi con le proprietà ammortizzanti dei perni elastici. A differenza dei tradizionali giunti elastici a perno, che spesso soffrono della limitazione dei soffitti a basso carico, questo prodotto si basa sulle caratteristiche strutturali di carico elevato dei giunti a ingranaggi. Utilizzando i perni elastici in nylon MC come mezzo di trasmissione principale, aumenta significativamente la capacità di carico della coppia riducendo contemporaneamente l'ingombro complessivo dell'installazione.

Caratteristiche del progetto

La struttura complessiva del giunto a ingranaggi con perno elastico tipo ZL è stata sottoposta a un'ottimizzazione mirata, combinando i vantaggi progettuali sia delle strutture degli ingranaggi che delle strutture dei perni elastici. Tutte le dimensioni di lavorazione e gli standard di assemblaggio aderiscono rigorosamente agli standard nazionali, rendendo il giunto compatibile con la stragrande maggioranza delle apparecchiature di trasmissione per carichi pesanti.

- Unique Semi-circular Groove Engagement Design: The outer edges of the two coupling flanges and the inner edge of the outer sleeve are machined with matching semi-circular grooves designed to securely seat and fix the nylon transmission pins. La potenza viene trasmessa dalla flangia lato conduttore al manicotto esterno e successivamente, tramite i perni, alla flangia lato condotto; questa logica di trasmissione garantisce stabilità e distribuzione uniforme della forza.

- Intervallo di temperatura operativa definito: adatto per ambienti di officina industriale standard, il giunto funziona entro un intervallo di temperatura consentito compreso tra -20°C e +70°C, soddisfacendo così i requisiti operativi della maggior parte delle apparecchiature per carichi pesanti generali utilizzate in ambienti interni e semi-esterni.

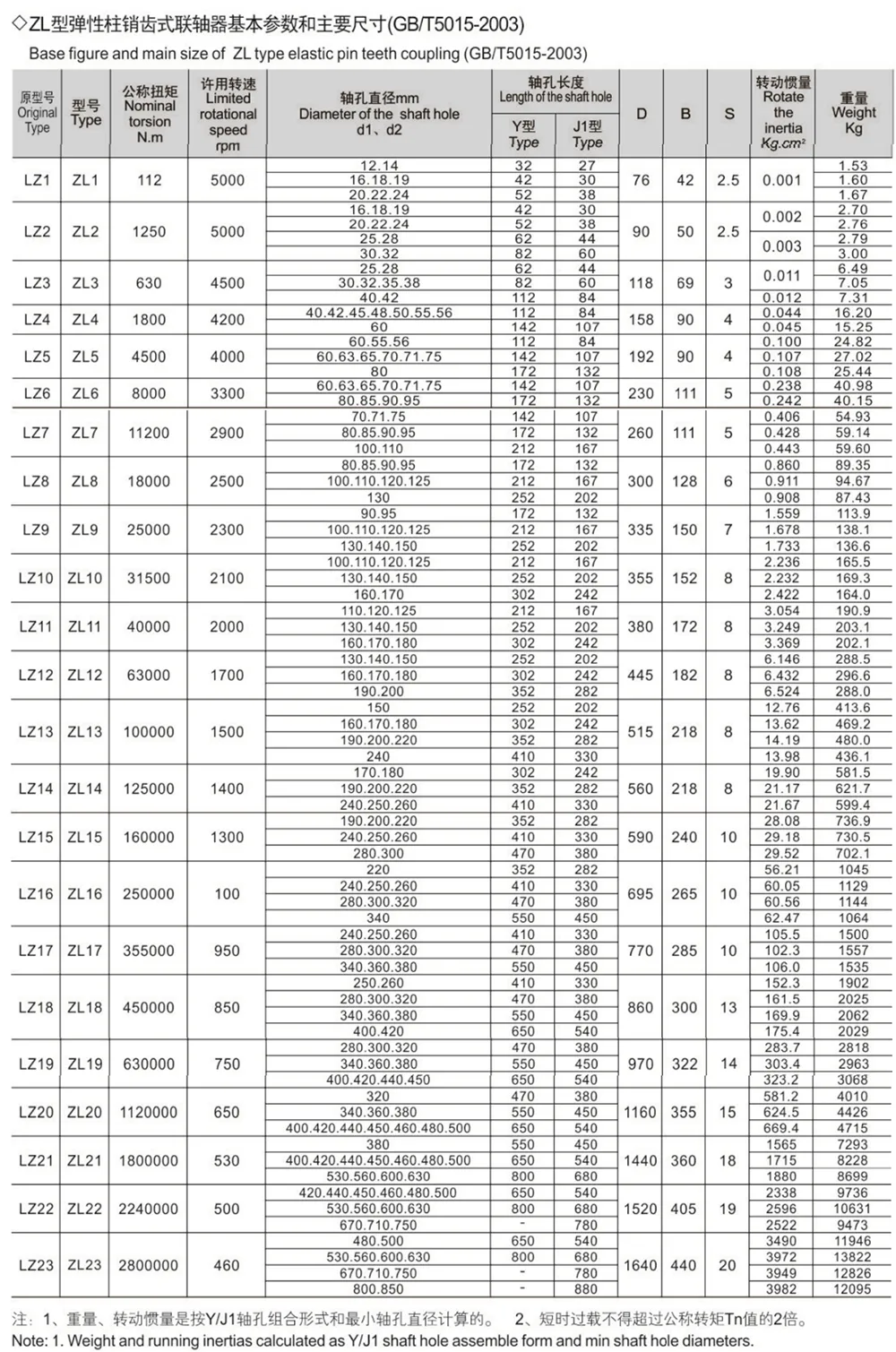

- Specifiche dello standard nazionale unificato: le configurazioni del foro dell'albero del prodotto, le dimensioni della sede della chiavetta e le convenzioni di notazione sono rigorosamente conformi allo standard nazionale GB/T 3852-1997: Giunti: dimensioni del foro, forme di connessione e dimensioni. Ciò garantisce un'elevata intercambiabilità, consentendo la sostituzione diretta dei componenti standard più vecchi senza la necessità di modifiche del foro secondario.

- Limitazioni di utilizzo e assemblaggio: a causa delle caratteristiche strutturali del materiale in nylon, questo prodotto genera un leggero rumore operativo durante l'uso; non è quindi adatto per apparecchiature di precisione con requisiti severi in termini di livelli di rumore. È disponibile un kit di bloccaggio opzionale per facilitare l'installazione rinforzata, rendendo il giunto adatto per applicazioni con carichi pesanti che comportano elevate vibrazioni.

Struttura e principi di funzionamento

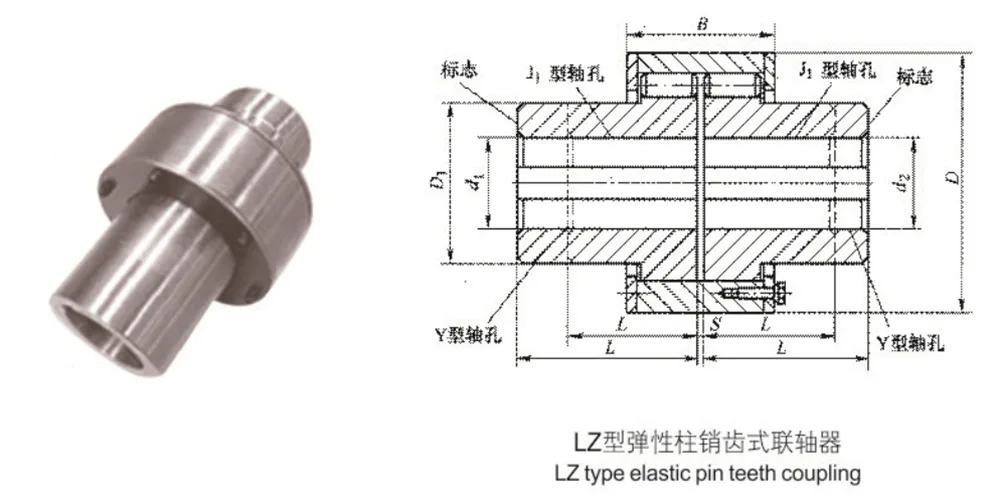

- Componenti principali: il gruppo di accoppiamento completo è costituito principalmente da tre parti: due metà del giunto, un manicotto esterno e più perni di trasmissione in nylon MC. Non contiene precisione superflua o componenti fragili, risultando in una struttura robusta e durevole.

- Metodo di assemblaggio ad incastro: i bordi esterni delle due metà del giunto presentano scanalature tagliate con precisione che si accoppiano con la superficie interna del manicotto esterno per formare fori di posizionamento chiusi. In questi fori vengono inseriti i perni in nylon per collegare e fissare meccanicamente gli alberi motore e condotto.

- Meccanismo di trasmissione: durante il funzionamento, la coppia viene trasmessa attraverso i perni in nylon, che sopportano le forze di taglio e compressione risultanti. Allo stesso tempo, sfruttando l'elasticità intrinseca del materiale in nylon, il giunto compensa automaticamente gli errori di disallineamento assiale, radiale e angolare. Questo processo fornisce inoltre assorbimento e smorzamento simultanei degli urti, mitigando efficacemente l'impatto dei carichi alternati.

Vantaggi principali

Il giunto elastico a ingranaggi con perno tipo ZL raggiunge un equilibrio ottimale tra tre fattori fondamentali: capacità di carico, ingombro di installazione e costi di manutenzione. Rispetto ai tradizionali giunti a ingranaggi e ai giunti a perno elastico standard, offre un'adattabilità complessiva superiore ed è particolarmente adatto per macchinari a bassa velocità e carichi pesanti.

- Doppi vantaggi strutturali: integra i doppi vantaggi dei giunti a ingranaggi - trasmissione di coppia elevata - con quelli dei giunti a perno elastico - assorbimento degli urti e smorzamento. La struttura compatta risultante occupa uno spazio minimo, mentre la sua capacità di carico per unità di volume supera notevolmente quella dei giunti elastici standard della stessa dimensione.

- Compensazione e smorzamento multidimensionali: utilizzando perni in nylon MC di alta qualità come mezzo di trasmissione della potenza, il giunto beneficia delle proprietà auto-smorzanti intrinseche del materiale. Compensa automaticamente vari errori di allineamento, garantendo un funzionamento regolare e mitigando efficacemente l'impatto dei transitori di avvio/spegnimento e delle vibrazioni ad alta frequenza.

- Costi di manutenzione bassi e senza problemi: la struttura leggera e semplificata riduce la complessità di installazione e messa in servizio. Inoltre, i perni in nylon possiedono proprietà autolubrificanti, eliminando la necessità di lubrificazione ordinaria. Quando si sostituiscono i perni obsoleti, non è necessario spostare il macchinario principale; i perni possono essere rimossi e sostituiti direttamente, riducendo sostanzialmente le spese di manutenzione.

- Adattamento versatile per applicazioni industriali pesanti: la nostra intera linea di prodotti è prodotta in serie nel rigoroso rispetto degli standard nazionali, con una gamma completa di specifiche ed elevata intercambiabilità. Realizzati in materiale di nylon resistente all'usura e alla fatica, questi giunti garantiscono una lunga durata. Sono progettati specificatamente per adattarsi a vari sistemi di trasmissione a bassa velocità e per carichi pesanti in settori quali quello minerario, metallurgico, chimico, delle pompe dell'acqua, dei ventilatori e dei macchinari di trasporto.

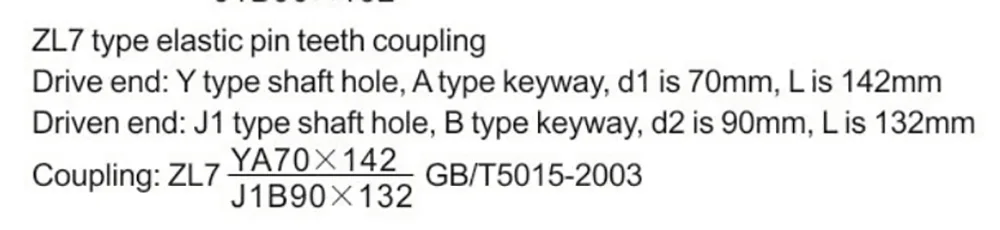

Segna il campione

Vantaggi della produzione

In qualità di produttore primario di giunti elastici a ingranaggi con perno di tipo ZL, manteniamo un rigoroso controllo di qualità sull'intero processo di produzione, dall'approvvigionamento delle materie prime al rilascio finale in fabbrica. Forniamo sia unità standardizzate che servizi di personalizzazione non standard ad acquirenti nazionali e internazionali.

Oltre alle specifiche standard, offriamo servizi personalizzati tra cui lavorazione di fori non standard, modifiche della lunghezza e trattamenti superficiali specializzati. Sulla base dei parametri operativi e delle condizioni di lavoro specifici del cliente, possiamo ottimizzare la struttura del prodotto per adattarlo con precisione a vari tipi di attrezzature pesanti e non standard.

Operando secondo un modello di vendita diretta dalla fabbrica, eliminiamo i ricarichi intermedi, offrendo così prezzi più competitivi per prodotti di qualità equivalente. Inoltre, forniamo una documentazione tecnica completa, inclusi disegni dettagliati e manuali di installazione, insieme a supporto tecnico remoto individuale dedicato.
